NAT网络地址转换模拟过程

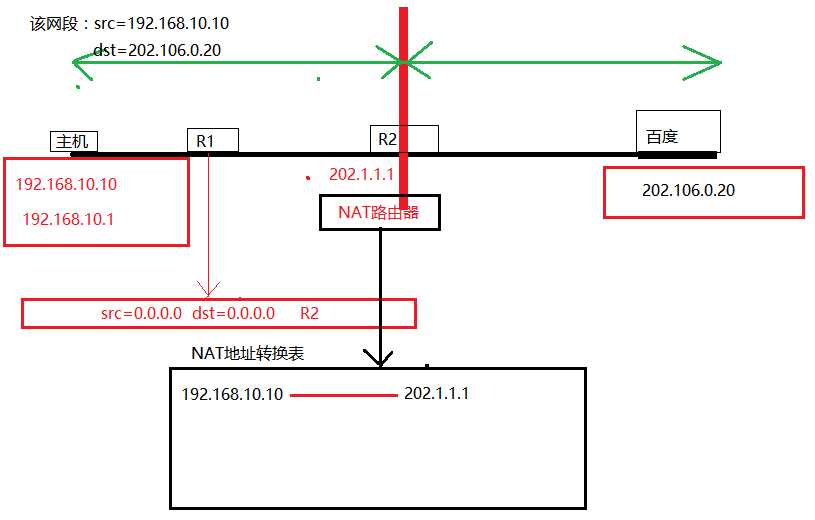

原理图，如图1

                                                           图1

以下为配置NAT网络地址转换的实验：

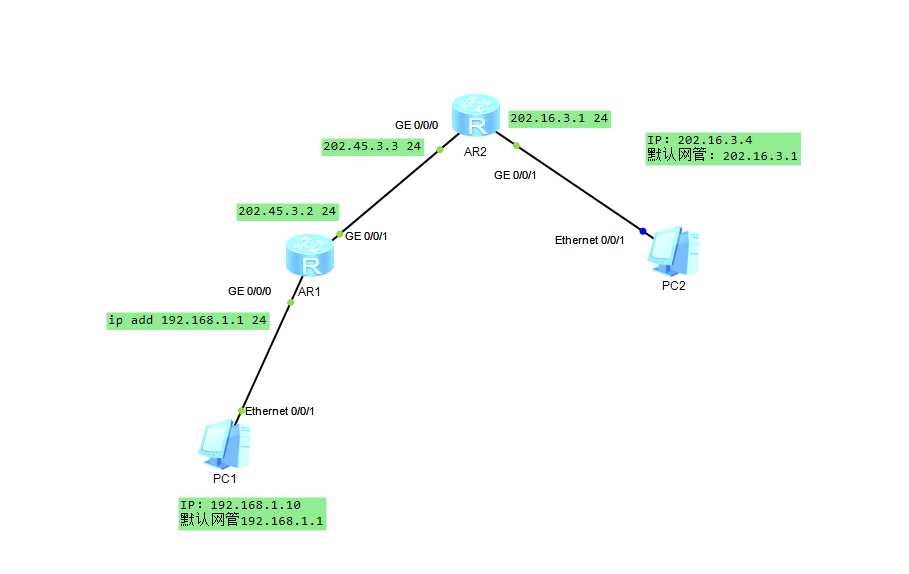

eNSP模拟图，如图2

　　　　　　　　　　　　　　　　　　　　　　图2

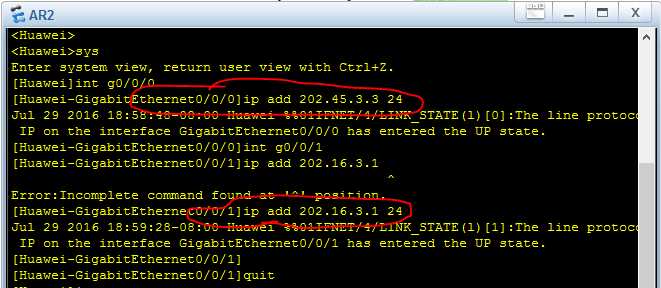

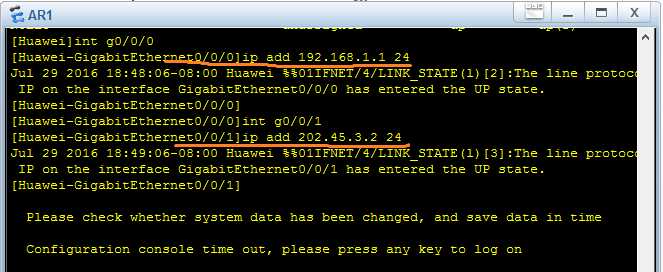

Step1.给路由器的每个接口赋予一个地址，如图3，图4

　　　　　　　　　　　　　　　　　　　　图3

　　　　　　　　　　　　　　　　图4

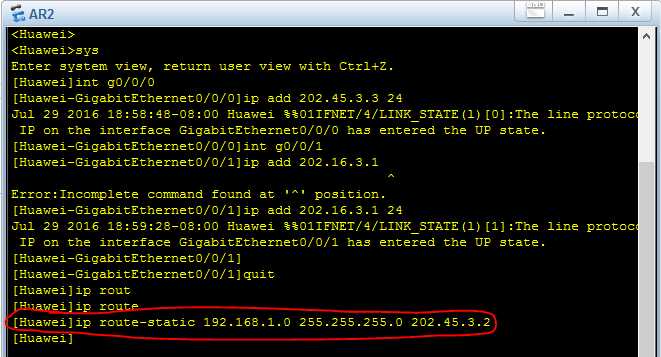

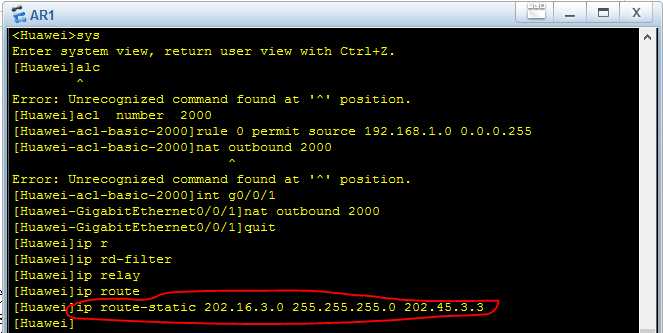

AR1和AR2中添加路由表项，如图5，图6

　　　　　　　　　　　　　　　　　图5

　　　　　　　　　　　　　　　　　　图6

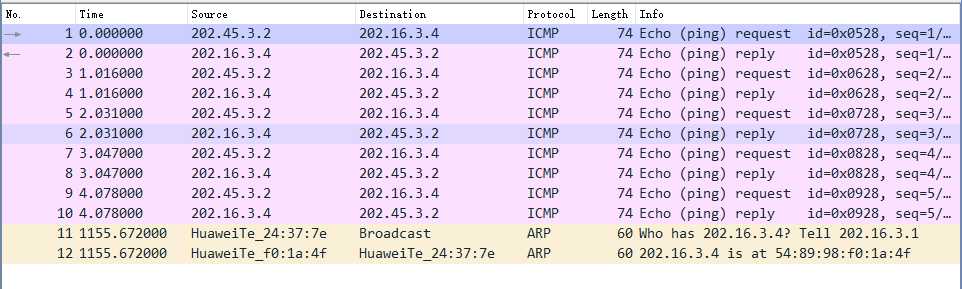

在IP为202.16.3.4的主机处抓包，结果如图7所示，当IP为专用地址的192.168.1.10的主机访问全球IP地址202.16.3.4的主机，经过NAT路由器转换后使用公网IP地址访问公网的IP。

　　　　　　　　　　　　　　　　　　　　　　　　图7
