Allegro PCB中添加汉字

时间:2016-07-07 19:04:48      阅读:475      评论:0      收藏:0      [点我收藏+]

注明出处:http://www.cnblogs.com/einstein-2014731/p/5650943.html

  Cadence用起来比AltiumDesigner要麻烦些,但是也更开放,更灵活,使用习惯了是个不错的选择。

用Allegro画PCB中添加汉字的方法在网上找的,总结了下。

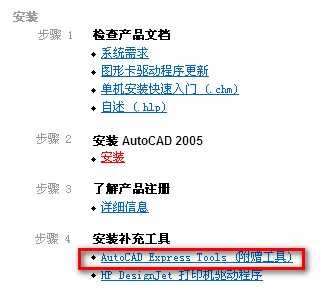

1、安装AUTOCAD,我用的是2010 ,并安装express  tool工具。

   技术分享

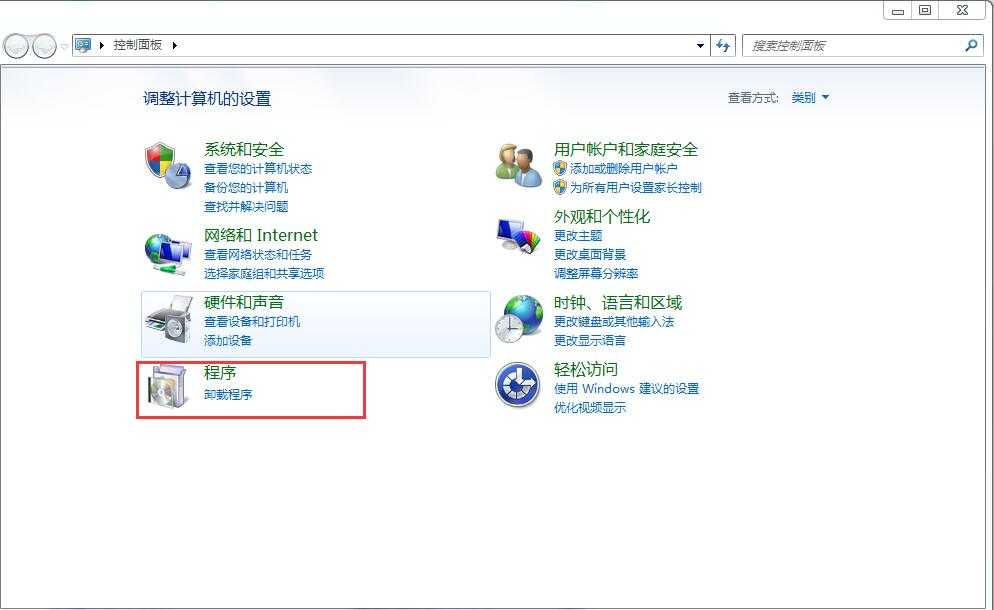

     如果电脑里已经安了AuToCAD,但是没有选则这个插件的话可以通过:程序 -> 卸载程序

技术分享

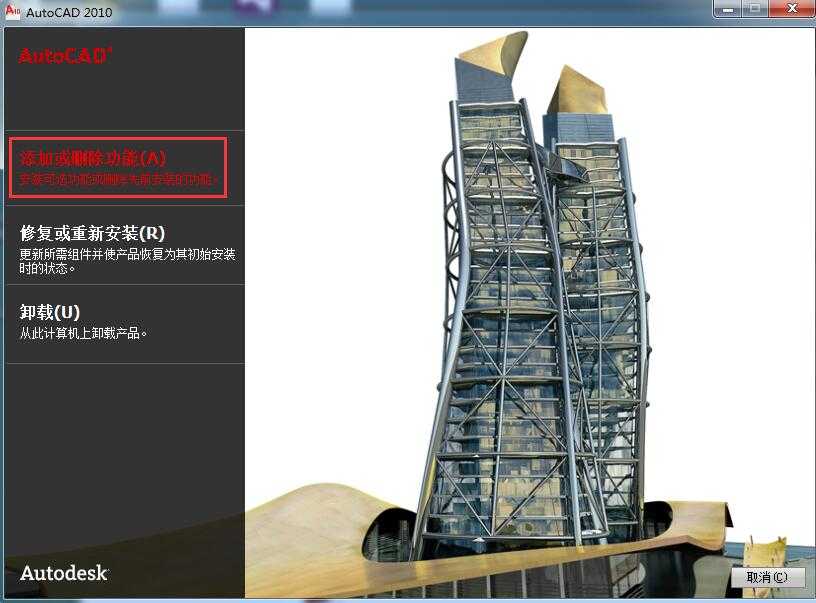

选中AuToCAD -> 卸载/更改 启动程序来重新安装插件

技术分享

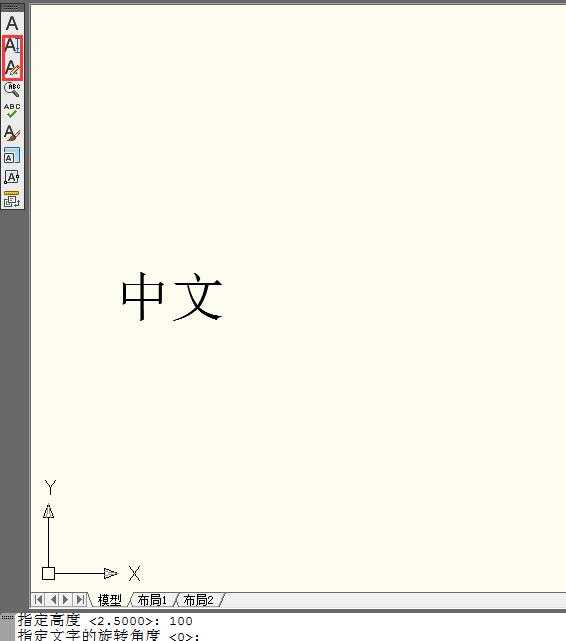

2:在AuToCAD中输入中文字符,并设置合适大小

 技术分享

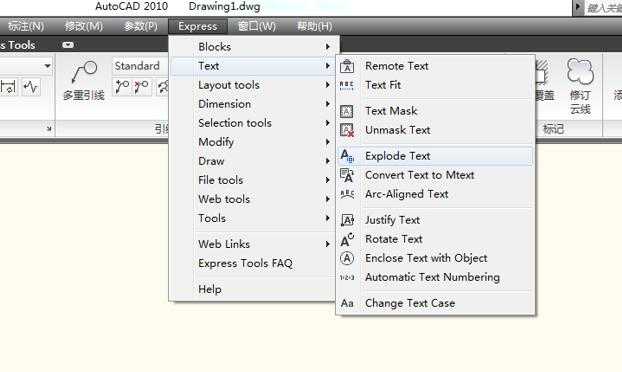

3、在Express菜单下 Text ->E相片咯的Text 命令可以把文字分解为Line对象

技术分享

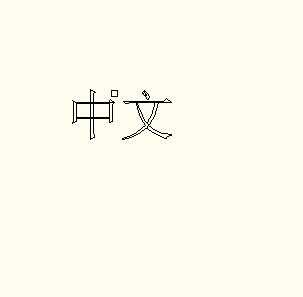

4、把文档存储为DXF文件、这里转换后文字会变成空心,没关系,到Allegro中填充。

技术分享

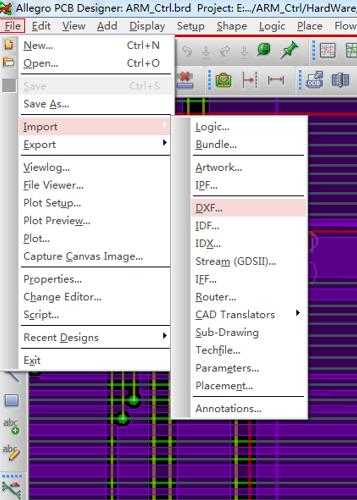

5、在Allegro中导入DXF文件

技术分享

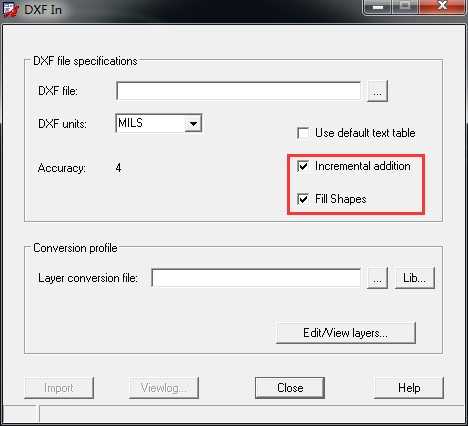

6、导入后注意勾选以下两项:1:防止PCB中其他东西丢失。2:填充空心图形

技术分享

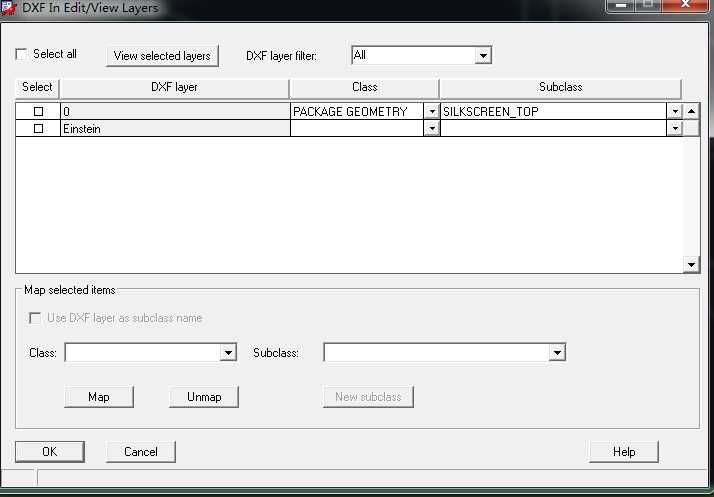

7、设置DXF层与Allegro层的对应关系

技术分享

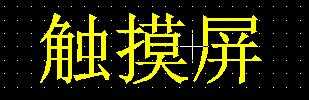

8、OK导入即可。

技术分享

Allegro PCB中添加汉字

原文:http://www.cnblogs.com/einstein-2014731/p/5650943.html
