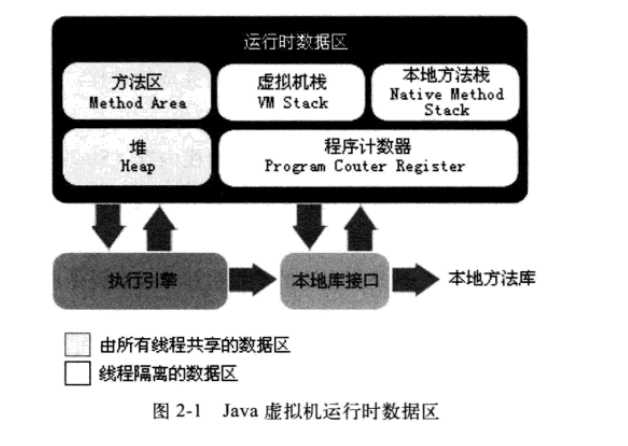

Java虚拟机所管理的内存图：
1程序计数器：
该模块作用是记录线程执行字节码的位置，记录程序执行状态，以便该线程下次获得CPU时继续执行。程序里的每个线程程序计数器相互独立，互不影响，该内存区也称“线程私有”内存。
2、java虚拟机栈：
与程序计数器一样，java虚拟机栈也是“线程私有”，’每个方法执行的时候进入虚拟机栈，会创建一个栈帧，用于存储局部变量表，操作栈，动态链接，方法出口等信息，每一个方法从调用到执行完成，对应着每一个栈帧在虚拟机栈中从入栈到出栈的过程。
其中局部变量表包括java基本数据类型以及对象引用类型（reference）、returnAddress类型，该区域在代码编译时即确定占用内存大小，不会在执行方法中改变。
在虚拟机规范中，该区会产生两种异常，一种是线程请求的栈深度大于虚拟机所允许的深度会抛出StackOverFlowError 异常；当虚拟机动态拓展java虚拟机栈没有足够的内存时，会产生OutOfMemoryError异常
3、本地方法栈
本地方法栈跟java虚拟机栈类似，不过java虚拟机栈是为java方法（java字节码）服务，本地方法栈是为Native方法服务，本地方法栈也会抛出StackOverFlowError以及OutOfMemoryError异常。
4、Java堆
Java堆是java虚拟机占用内存最大一块，所有对象共享该内存区。该区域存放对象，所有实例对象以及数组都在该区域分配内存进行实例化（随着JTI编译器的发展与逃逸分析技术的成熟，该说法不再绝对）
Java堆是垃圾回收的主要区域，该区域实例化时可用是连续的内存区域或者分开的区域，只要逻辑上是连续的即可，如果该区域实例化的时候分配不到内存或成熟OutOfMemoryError异常。
5、方法区
方法区和java堆一样都是共享区域，用于存储虚拟机已经加载的类信息、常量、静态变量以及即时编译器编译的代码数据，虽然java虚拟机规范描述该区为java堆的逻辑部分，但是该区有一个别名“非堆”，应该区分为方法区。
6、运行常量池
运行时常量池是方法区的一部分。Class文件中除了有版本、字段、方法、描述等信息，还有一项常量池，用于存储编译期生成的各种字面量和符号引用。
7、直接内存
