使用PowerDesigner工具设计数据库

进入公司会使用到这UML工具哦。

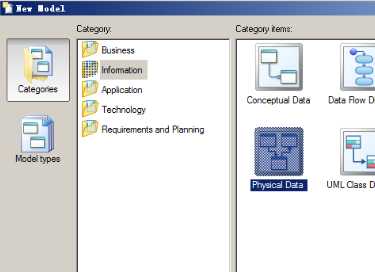

1创建设计模型physical data：

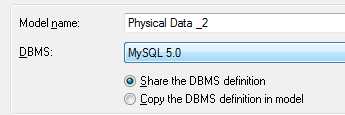

注意选择数据库的类型：然后点击OK

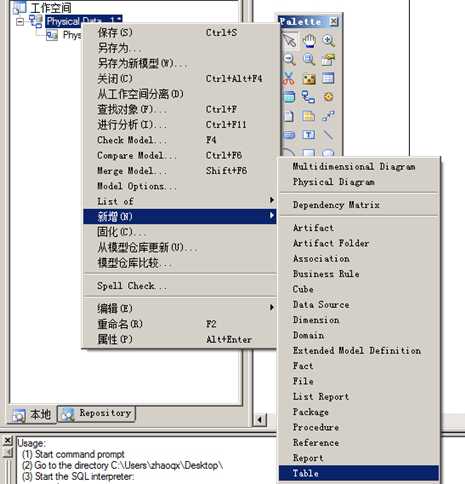

2新增表格table：

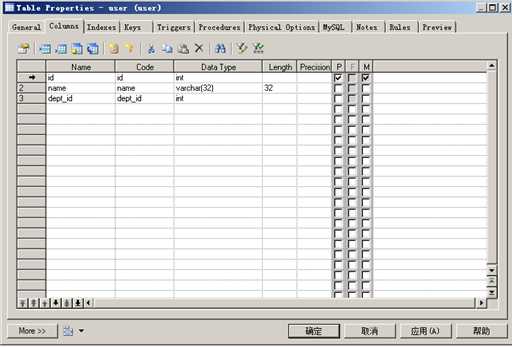

3设置字段：勾选主键

勾选P（primary key主键），M表示非空，设置后直接点击确定

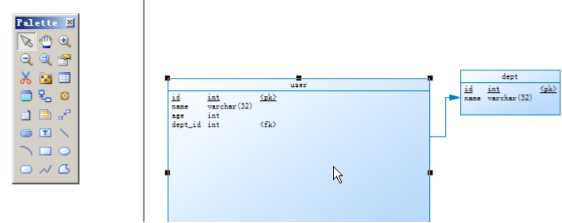

4建立外键：手动修改外键

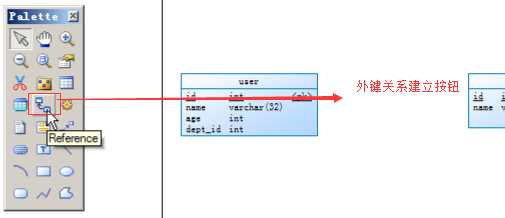

点击reference按钮，点选从表，指向主表；

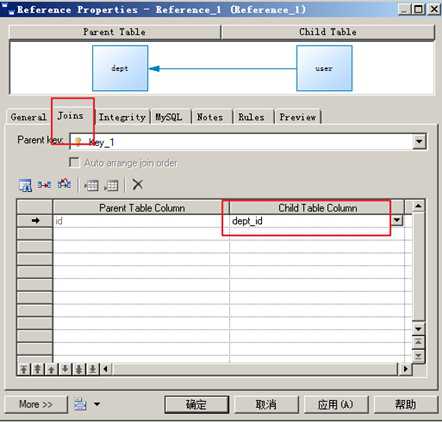

但是有个bug，在主键上加了一个fk，我想要的是在dept_id上添加外键。每次都要手动改一下，双击带箭头的线：

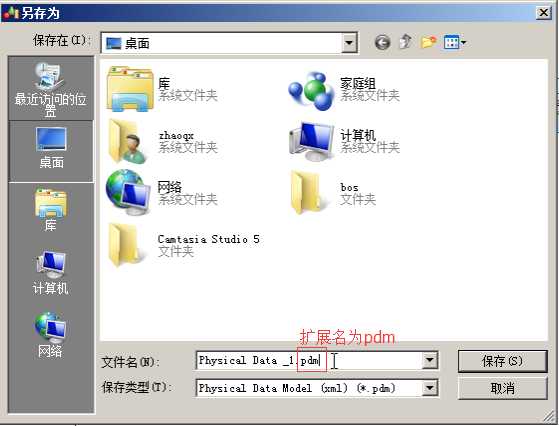

5保存模型文件pdm

项目经理说：你从svn上面checkout一下pdm文件，其实就是指这个文件。

然后你就可以通过PD工具进行查看。表与表之间的关系等等信息。

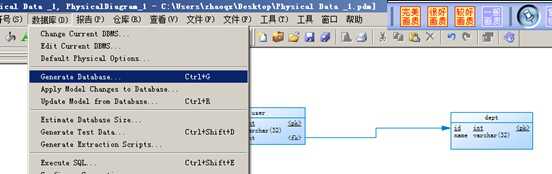

6生成sql文件

7 sql导入数据库，创建数据表完成
