要比较Xilinx和Altera的FPGA,就要清楚两个大厂FPGA的结构,由于各自利益,两家的FPGA结构各不相同,参数也各不相同,但可以统一到LUT(Look-Up-Table)查找表上。

以Altera的Cyclone II系列的EP2C35,以及Xilinx的Spartan-3E系列的XC3S500E为例。可以参考Datasheet。

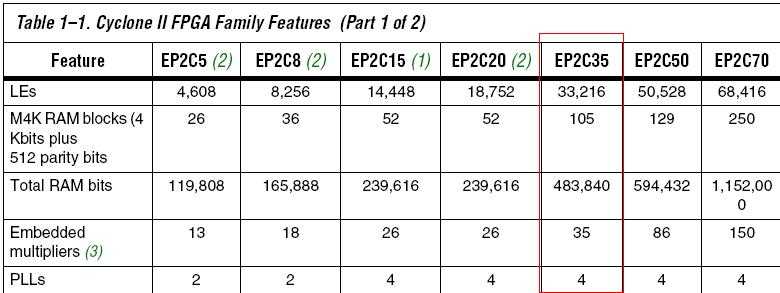

Cyclone II

技术分享

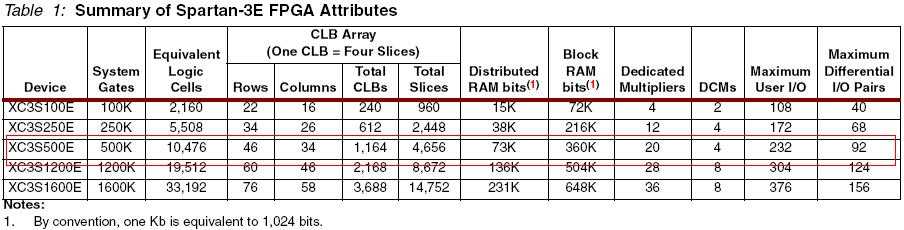

Spartan-3E

技术分享





其中Altera的LE和Xilnx的LC对应于LUT的结构。



Altera

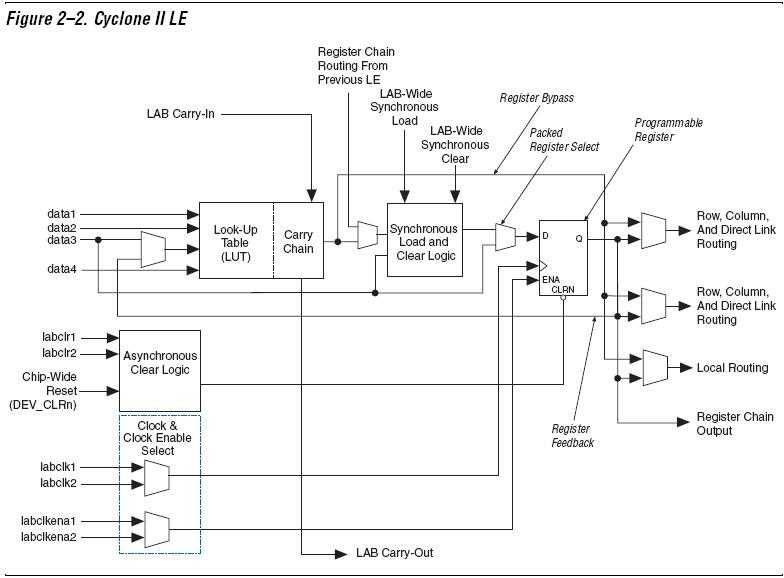

从LE的结构可以知道 1 LE = 1 LUT

技术分享



Xilinx

Logic Cell = 4-input Look-Up Table (LUT) + a ‘D’ flip-flop;

Datasheet 上有公式:"Equivalent Logic Cells" equals "Total CLBs" x 8 Logic Cells/CLB x 1.125 effectiveness

即有:9LEs/CLB ;

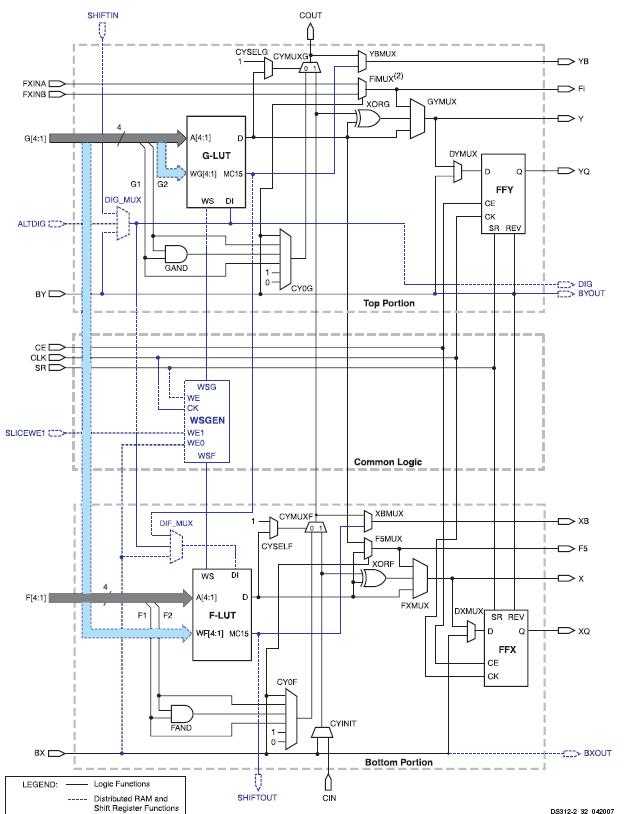

下图是1 Slice的结构,从Slice的结构可以看到1 CLB =4 Slice=9 LC



技术分享



从而可以知道Xilinx和Altera FPGA逻辑资源的对应关系:

为了统一度量衡(感觉像QSH一样),业界一般会归结到BLM(Basic Logic Module)

1 BLM=1 LUT4(四输入查找表)+1 寄存器(可以配置成1 触发器DFF或 1 锁存器)+多路复用器mux

1 BLM=1 LC(Xilinx)=4/9 Slice(Xilinx)= 1/9 CLB(Xilinx)=1 LE(Altera)

=0.125 LAB(Altera)=2.25 Tile(Actel)

于是就可以知道Altera的Cyclone II系列的EP2C35有33216个LUT,我用的是Xilinx的Spartan-3E系列的XC3S500E有9312个LUT ,加上EP2C35还有4个PLL,我的XC3S500E就更比不上了。
