基于iCamera测试高清摄像头SIV100B(替代ov7670)小结

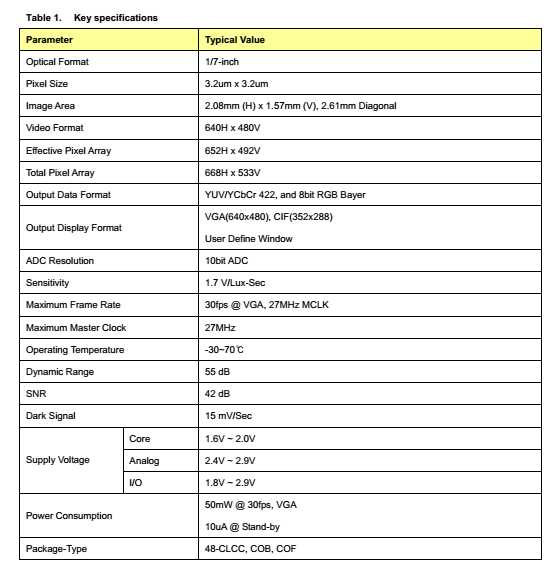

先看看siv100b主要关键参数

技术分享技术分享

SIV100B与OV7670分辨率和基本特性都差不多,而siv100b,像素尺寸更小,灵敏度更高一些。

技术分享

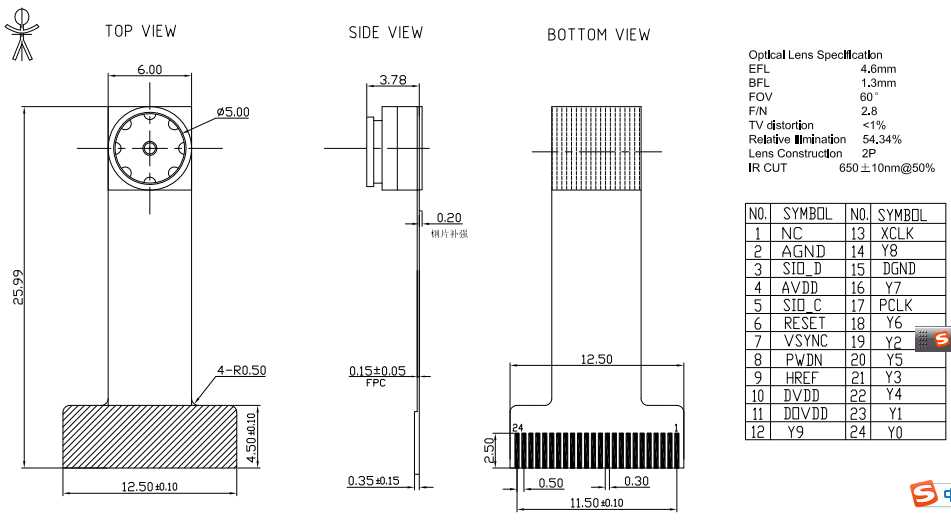

siv100b成品模组图纸

技术分享技术分享

拍照效果对比

技术分享

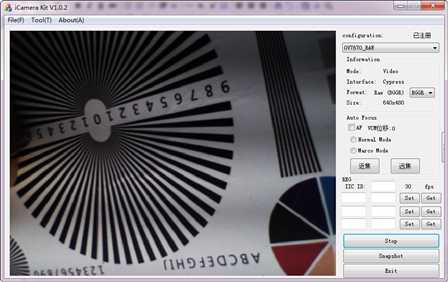

SIV100B拍照效果(图示)

技术分享

ov7670拍照效果(如图示)

再看看寄存器配置

技术分享

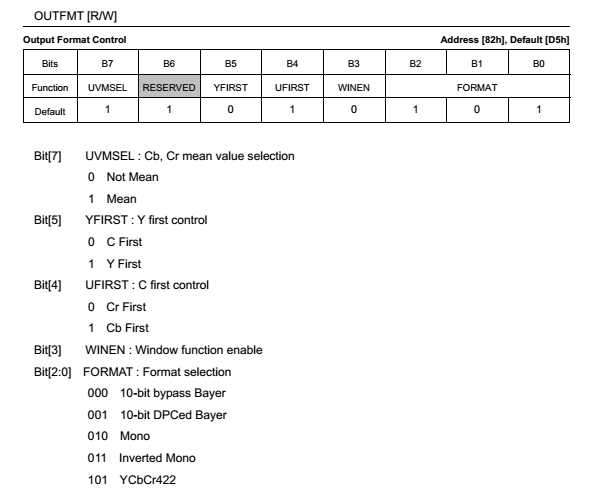

通过修改寄存器0x82,可以配置输出格式

技术分享

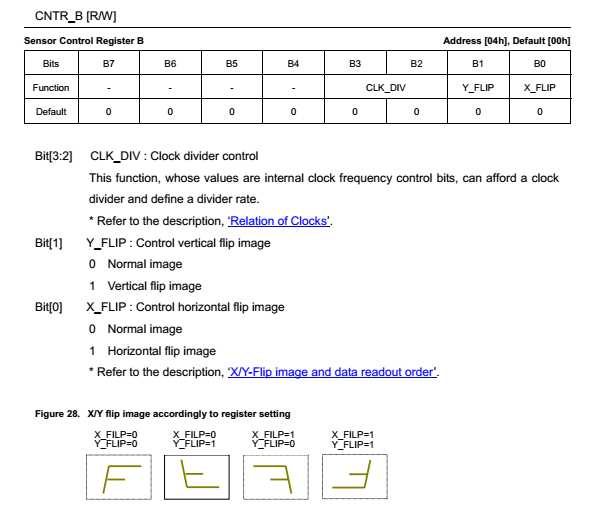

配置寄存器0x04,可以修改图像镜像,分频输出等,

其他寄存器操作在此不再一一举例,可以参考数据手册,简单明了,相当于ov的手册,确实简单很多。





综上所述,

1、siv100b色彩效果优于ov7670

2、siv100b低照度优于ov7670

3、ov7670逐步被市场淘汰,价格偏高,货源也不稳定,siv100b取代ov7670是不错的选择方案

4、siv100b批量成本比ov7670低得多
