画图实例: 用OMT方法建立其分析模型：
一个计算机商店的基于web的订单处理系统

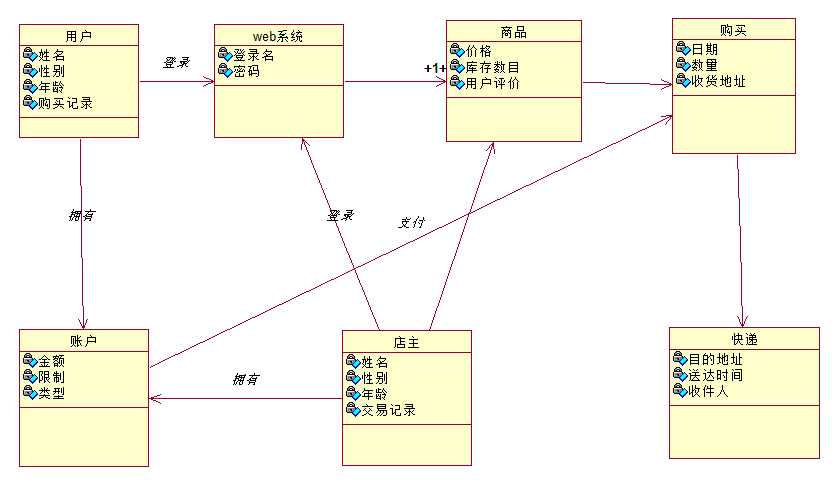

1、建立对象模型
2、构建动态模型
1）、编写场景
一个计算机商店的基于web的订单处理系统的正常使用场景：
用户登录web商店
查看商品
选定商品
选择购买数量
进入支付页面，填写收货地址
付款
付款成功后，店家确认订单并发货。
一个计算机商店的基于web的订单处理系统的异常使用情况：
用户登录web商店
查看商品
选定商品
选择购买数量
商品存货不足，无法下单
页面提示选择其他商品进行购买
查看商品
选定商品
选择购买数量
进入支付页面，填写收货地址
账户余额不足，提示无法购买
用户不想购买，退出web商店
2）、建立序列图

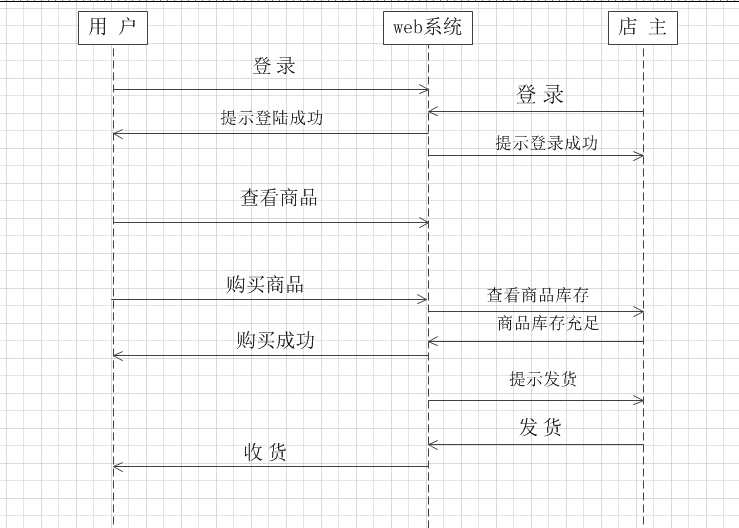

一个计算机商店的基于web的订单处理系统的正常使用场景：

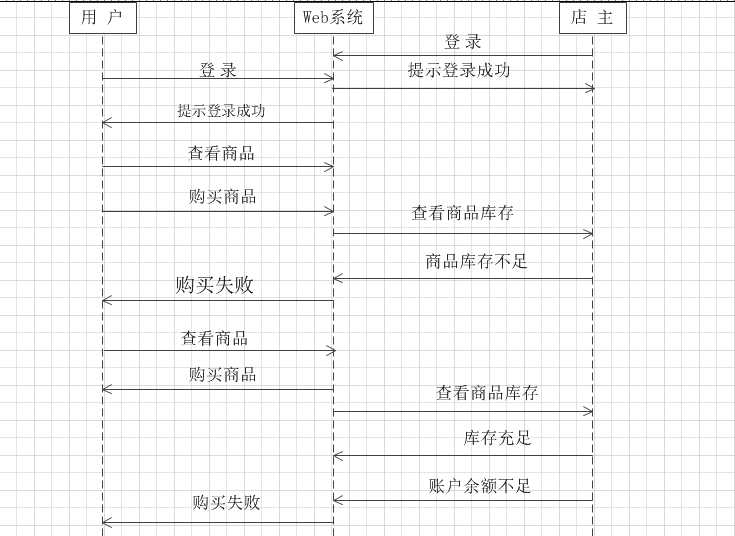

一个计算机商店的基于web的订单处理系统的异常使用情况：

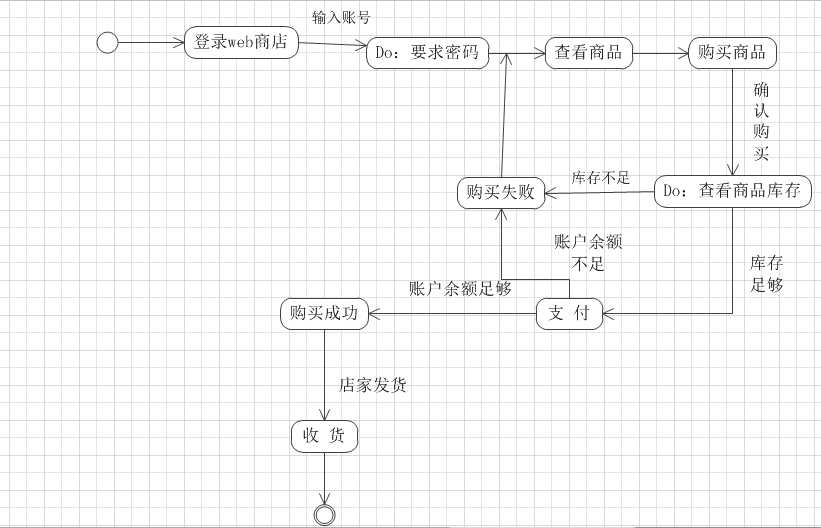

3）、建立状态图：
3、构建功能模型
数据流图:之前画过（前几周作业）
