使用网站websequencediagrams在线画时序图

在线画时序图的网站：https://www.websequencediagrams.com/

该网站提供拖拉图形和编写脚本代码2个方式来制作时序图，同时提供多种显示风格。

实例：

1、脚本代码：

title Automated test data generation tool

parallel {
    user->+tool: Open program
    tool-->-user: Return login interface
    user->+tool: Log in
    tool->+DB: Connection request
    DB-->-tool: Successful response
    tool-->-user: Return the list of database tables
    user->+tool: Select database tables
    tool->+DB: Query request
    DB-->-tool: Successful response
    tool-->-user: Return data generation rule configuration interface
    user-->+tool: Configuration rule and execution
    tool-->+DB: Execution request
    DB-->-tool:Successful response
    tool-->-user: Return successful interface

}

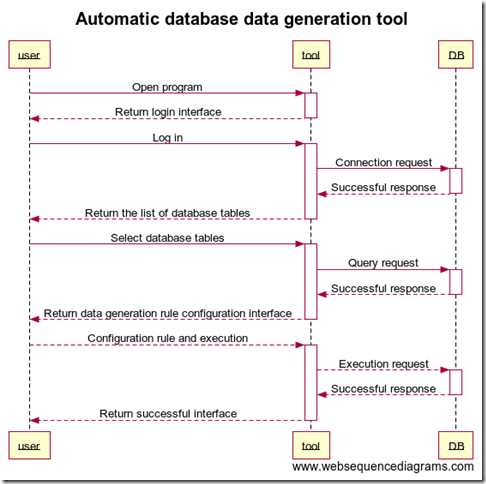

2、自动生成的时序图：

使用网站websequencediagrams在线画时序图

原文：http://www.cnblogs.com/whylaughing/p/5407433.html
