5.6 某大城市的公共工程部决定开发基于Web的跟踪和修补路面坑洼系统（PHTRS）。说明如下：
市民可以登陆Web站点报告路面坑洼的地点和严重程度。当上报路面坑洼时，它被计录，分配一个标识号，保存如下信息：街道地址，大小（ 比例从1到10），位置（中央，路边等），地区（由街道地址确定）以 及修补优先级（由坑洼大小确定）。工作订单数据和每个坑洼有关联， 数据包含坑洼位置和大小，维修组识别号，维修组内人员数量，分配的 设备，修复耗时，坑洼状态（正在处理中，已修复，临时修复，未修复 ），使用的填充材料数量以及修复成本（从修复耗时，人员数量，材料 和使用的设备计算）。最后，生成损失文件以便保存该坑洼所造成的损失报告信息，并包含市民的姓名，地址，电话号码，损失类型，损失金额。PHTRS是基于在线系统，可交互地进行所有的查询。

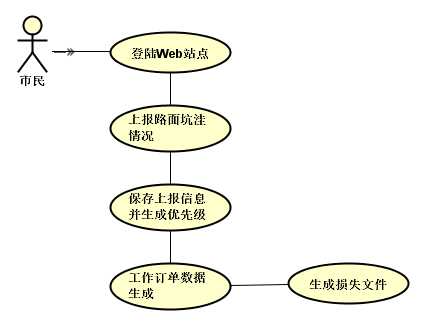

a. 为PHTRS系统画出UML用例图，你必须对用户和系统的交互方式做一些假设。

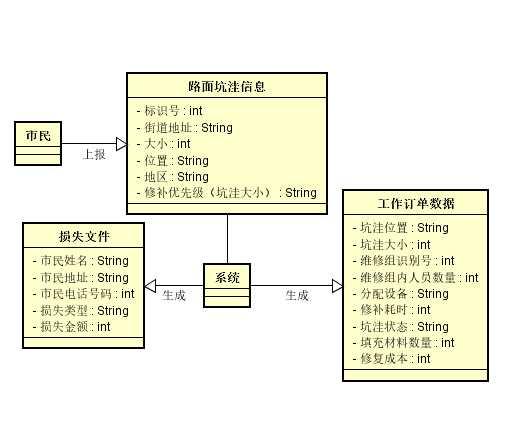

b. 为PHTRS系统开发一个类模型。

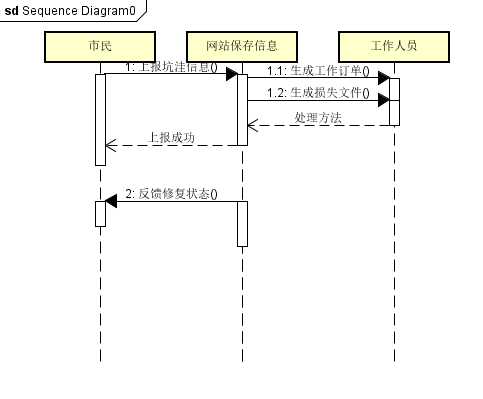

c. 为PHTRS系统开发一个序列图模型。
5.7 从下面候选系统中任选一个，用OMT方法建立其分析模型。
d. 企业的会议室预约系统。
系统正常的情况场景：
-员工预约会议室信息生成，系统检测是否合法；
-系统提示用户选择预约时间；
-系统变更预约信息，预约状态更新完毕；
-系统反馈预约成功；
-员工确认预约时间。
系统异常的情况场景：
-员工预约会议室生成预约信息，系统检测其不合法，提示用户订单不合法；
-员工重新预约，系统检测合法。
-系统提示员工选择预约时间，员工选择，系统检测时间与其他预约冲突提示预约冲突，请选择其他时间；
-员工重新选择时间，系统提示预约成功。
-系统变更预约状态，预约状态更新完毕。

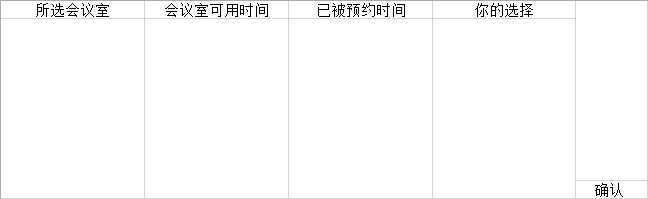

系统的用户界面：

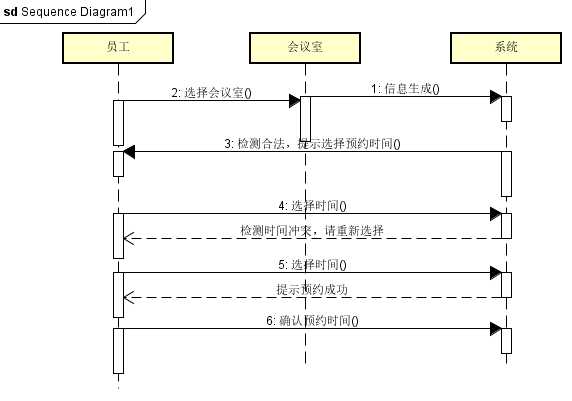

系统的序列图：

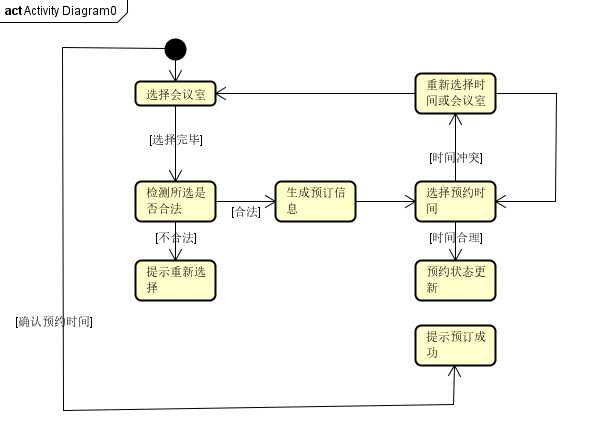

系统的动态模型：
