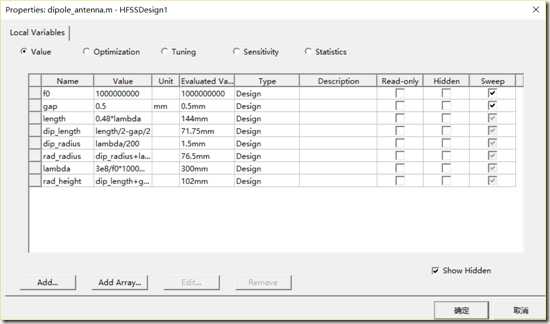

工作频点为1GHz，新建工程，添加新设计，编辑添加下面的变量

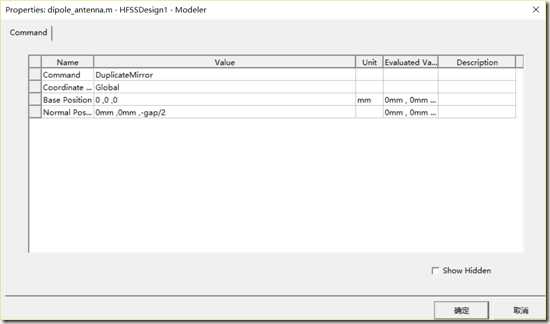

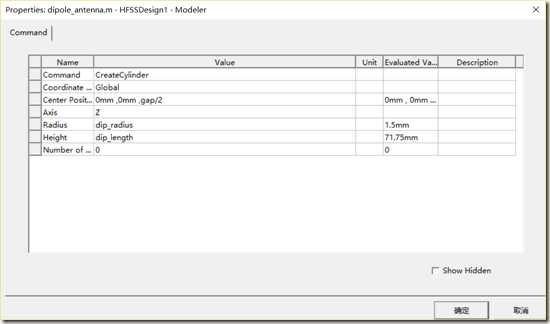

建立天线模型，即两个金属圆柱。编辑完一个振子后，另一半可以用镜像命令产生参数如下设置 ，材料为PEC

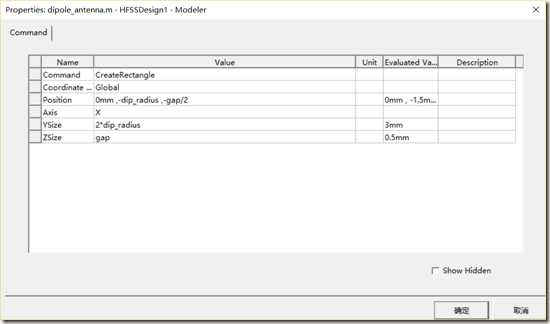

两个圆柱间建立一个矩形片，连接两个圆柱，用以馈电。

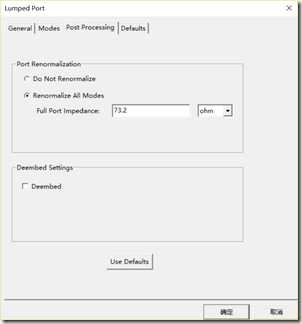

设置该矩形面的激励方式为集总端口激励。由之前的理论分析可得，半波偶极子天线的输入阻抗为73.2?，为了达到良好的阻抗匹配，将负载阻抗也设置为73.2 ?。随后进行端口积分线的设置。此处积分线为矩形下边缘中点到矩形上边缘中点。

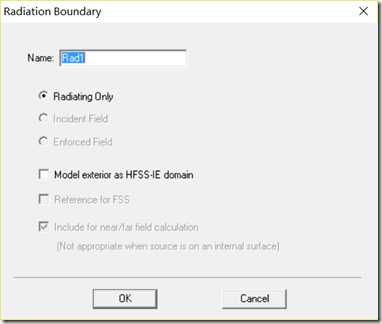

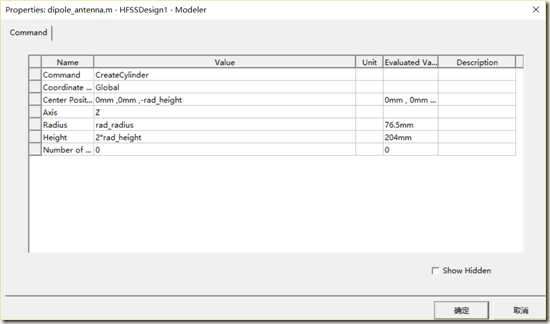

计算分析天线的辐射场，必须先设置辐射边界条件。本次设计中采用辐射边界和天线的距离为1/4个工作波长。这里，我们先创建一个沿着Z轴放置的圆柱，参数设置
设置好的模型为

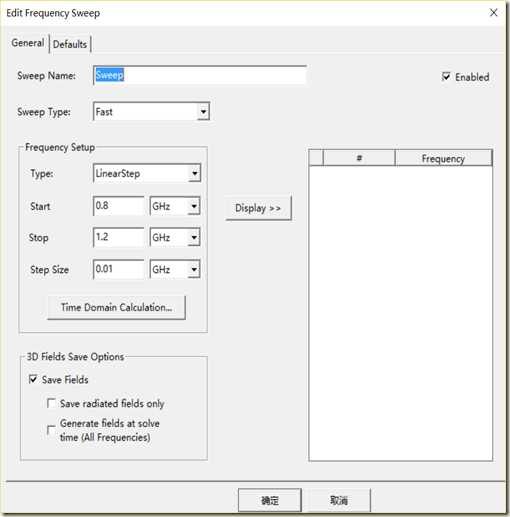

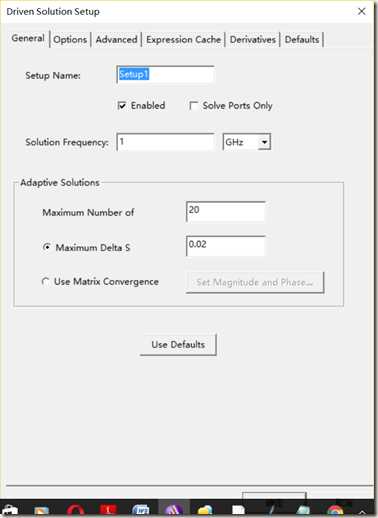

分析和扫频设置如下

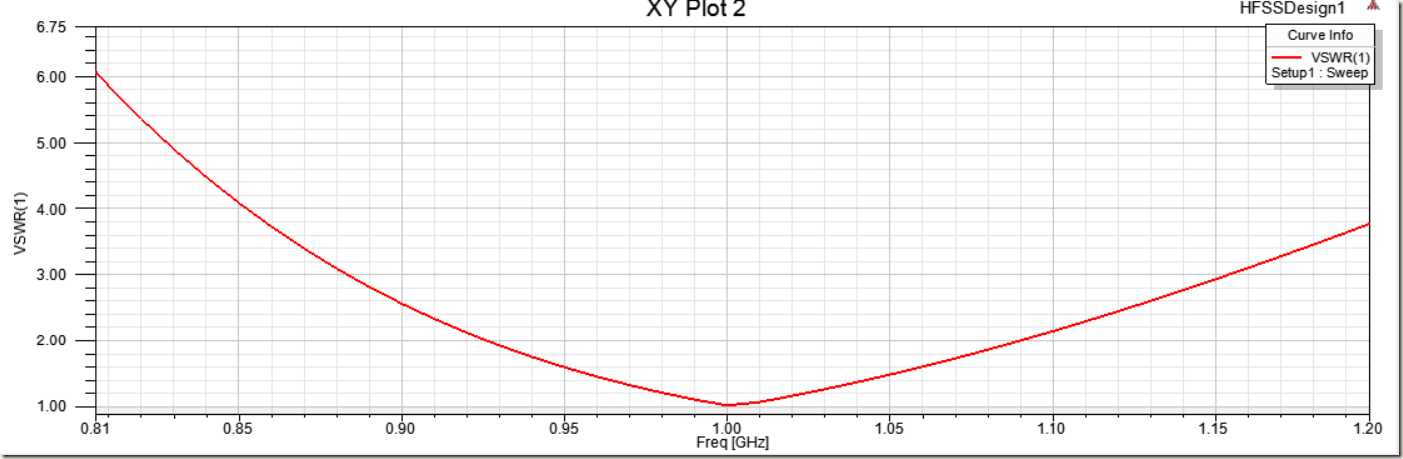

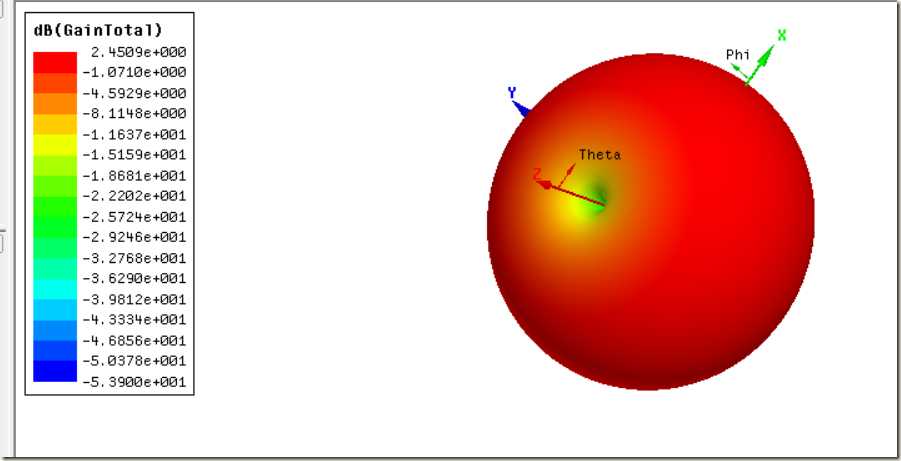

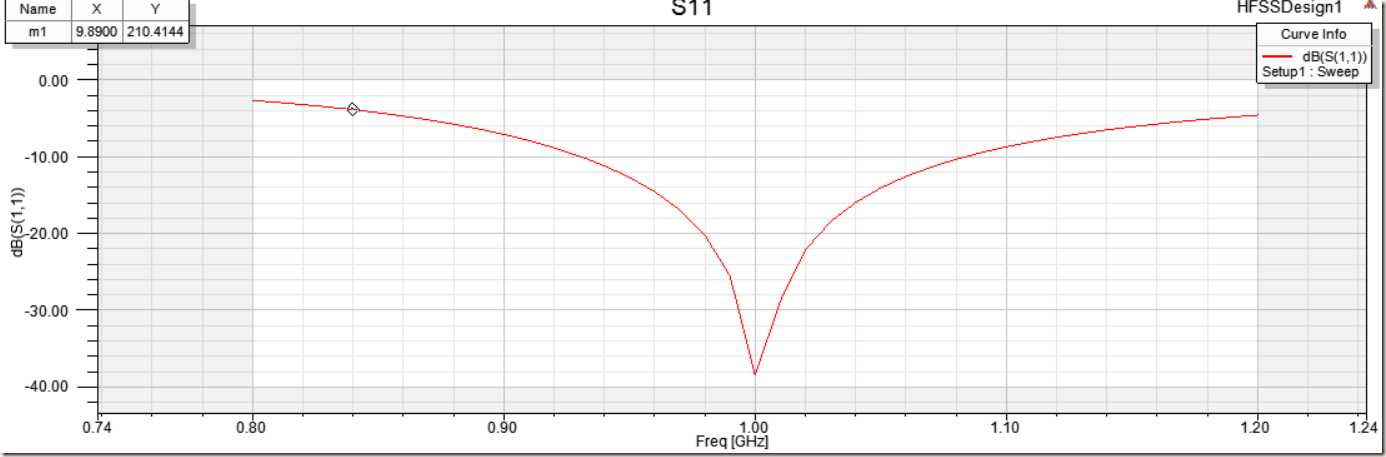

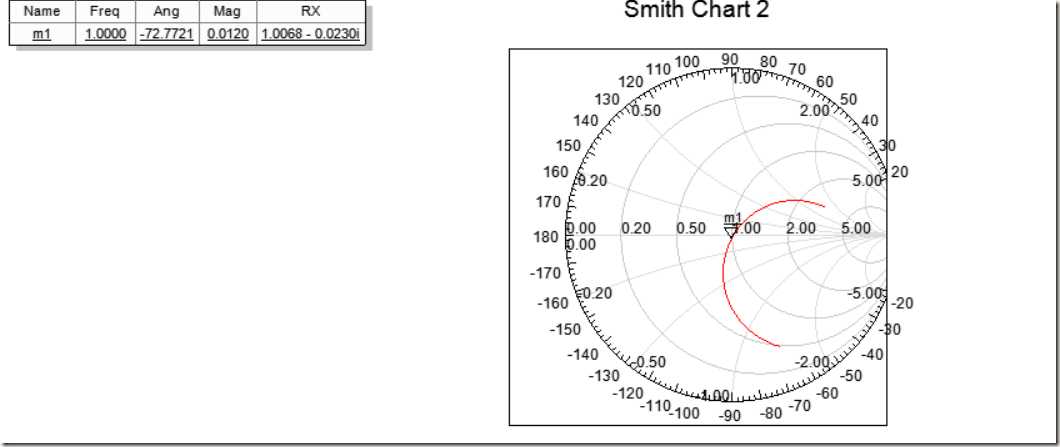

仿真结果如下
dipole antenna simulation by HFSS
