引入深度反馈

一、负反馈：

为了扩展运算放大器的输入线性范围，可以将运放作为基本放大器，引入深度负反馈，让反馈信号抵消部分输入信号，从而保证运放工作在线性放大状态。

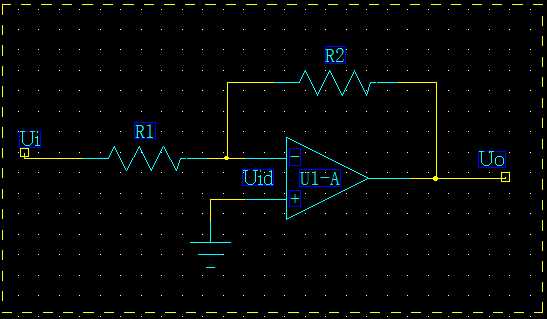

1、负反馈——反向输入组态

由叠加原理可知：

引入深度负反馈，则可以迫使净输入电压Uid趋于0，而保证运放工作在线性放大区，即：

令Uid=0，得：

，

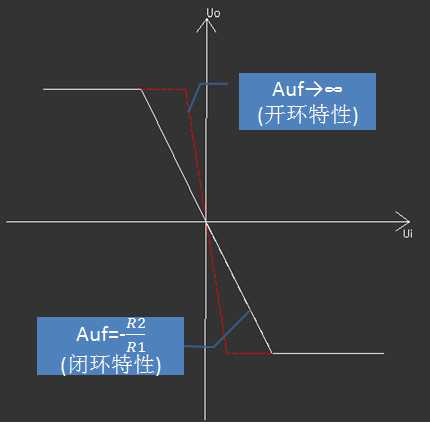

其闭环电压传输特性曲线：

可知，引入深度负反馈后线性放大范围大大扩展了。

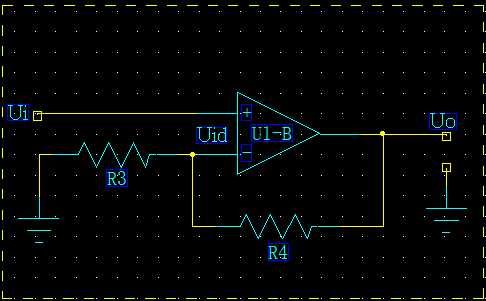

2、负反馈——同相输入组态

 引入深度负反馈，令净输入电压Uid=0,得：

，

其闭环电压传输特性曲线：

可知，负反馈越强，闭环增益下降越多，线性放大范围展宽也越多。

三、引入正反馈

将反馈引向同相端可变成正反馈，正反馈非但不能展宽线性放大范围，反而使许多性能更加恶化。

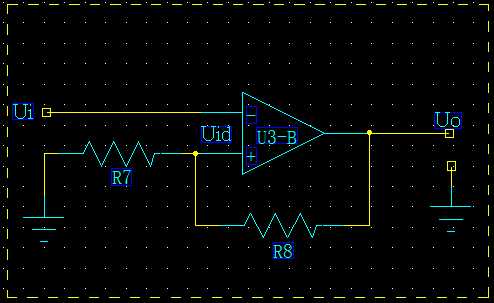

1、正反馈——同相输入组态

由电压叠加原理得：

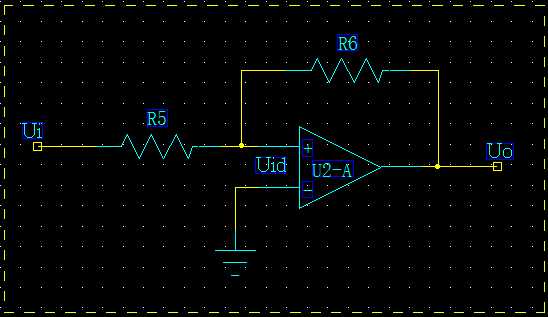

2、正反馈——反向输入组态

由电压叠加原理得：

引入深度反馈
