IP包格式

时间:2016-03-19 08:50:22      阅读:287      评论:0      收藏:0      [点我收藏+]

网络层提供的服务就是在不同网段之间转发数据包。

Ip包结构

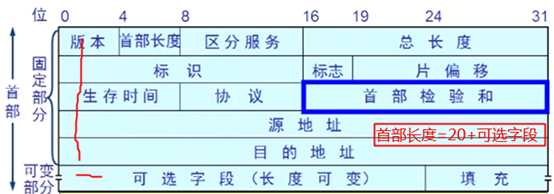

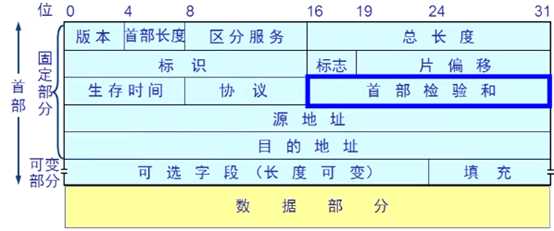

1,格式(每行4byte*5)

技术分享

2,版本 V4 V6

3,首部长度 20(固定)+可变长度

技术分享

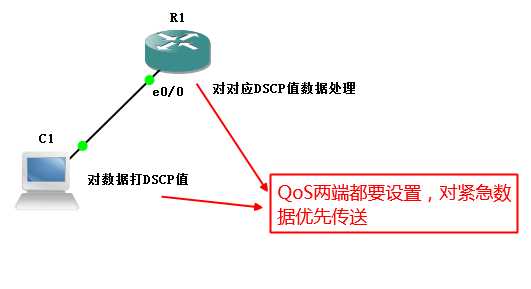

?,区分服务

技术分享

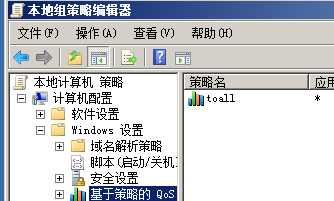

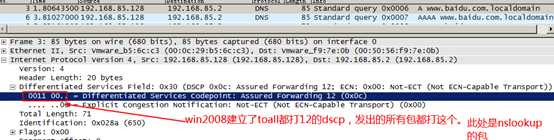

Win2008开始:gpedit.msc 设置DSCP值

技术分享技术分享

技术分享

5,总长度

技术分享

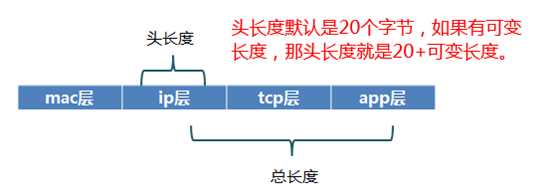

设置头长度的意义:因为ip头有可变部分。头长度丈量头部长度,总长度-头长度=数据长度

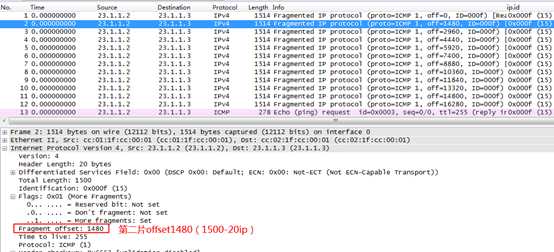

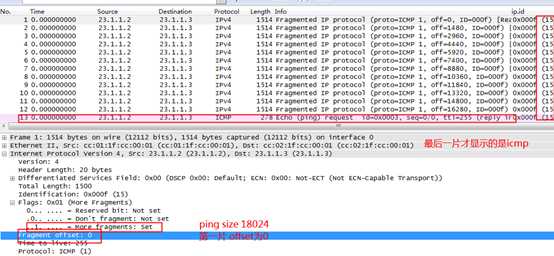

6,数据包分片

为什么要分片?

数据链路层最大允许1500byte。

Ip层最大允许2的12次方(总长度2byte)65535字节。

技术分享

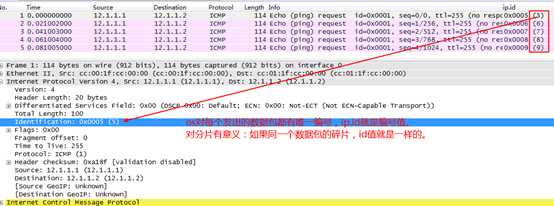

ID

技术分享

技术分享

技术分享

数据包尺寸:

数据链路层数据:1500byte MTU 最小64byte----1500byte mac层有(14+4=18byte)

数据包:如果不分片,最大1480字节。 46byte-----1500byte。

7,ttl

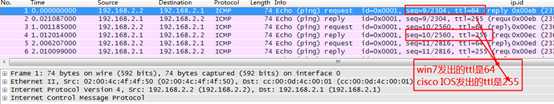

7.1,win7 ping ciscoISO

技术分享

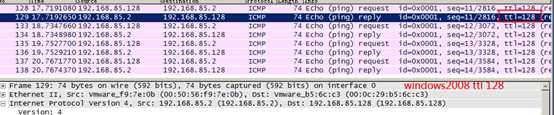

7.2,win server ttl 128

技术分享

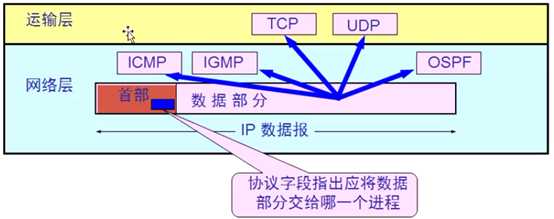

8.协议号

ICMP 1 IGMP2 TCP:6 UDP:17。应该把数据交给谁处理。

技术分享

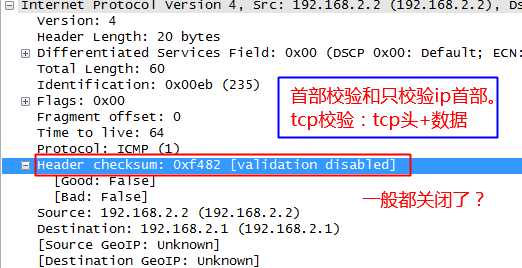

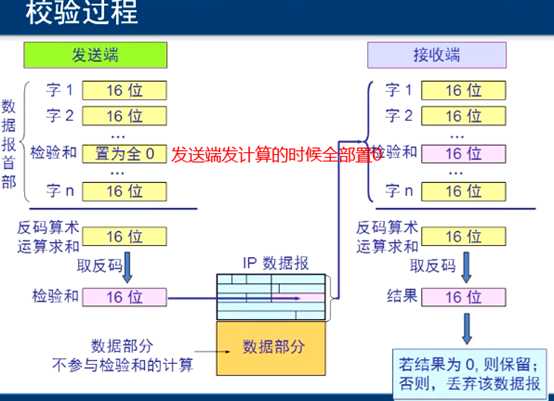

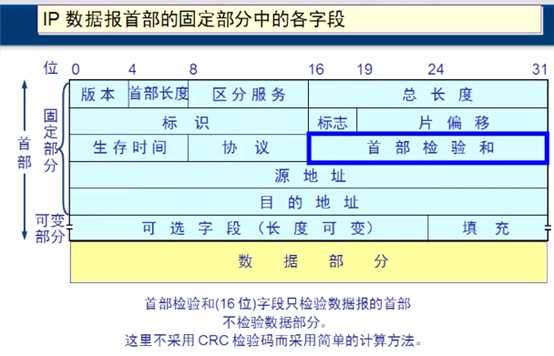

9,首部校验和

技术分享

不采用CRC是因为TTL每次都变。

技术分享

技术分享

10:可选项

意义:为了增加ip头的功能。(增加了路由器的开销)
