准备.Net转前端开发-WPF界面框架那些事,UI快速实现法

时间:2016-03-14 01:30:03      阅读:1166      评论:0      收藏:0      [点我收藏+]

标签:class   style   log   com   http   si   it   使用   代码

题外话

    打开博客园,查看首页左栏的”推荐博客”,排名前五的博客分别是(此处非广告):Artech小坦克圣殿骑士腾飞(Jesse)数据之巅。再看看它们博客的最新更新时间:Artech(2014-08-07) 、小坦克(2012-02-13)、圣殿骑士(2015-06-30)、腾飞(Jesse)(2013-12-18) 、数据之巅(2016-02-19) 。虽然数据之巅在最近发表了一篇博客,但是再看看倒数第二篇,更新时间是2015-11-18。从数据的现象看感觉现在技术大牛们博客更新的越来越少,当然随着技术沉淀到一定程度,大牛们可能各自的重点不会放在只研究技术上面。但是,我想说的是,现在我们能深入学习的资源确实越来越少了。最近几年各种技术处在飞速发展中,浮躁的程序猿越来越多,大部分人都是处在熟练使用各种框架的程度,而能静下心来研究某些框架的具体实现少之甚少。往往比较大型的公司,真正需要的人却是那些不仅懂框架而且能分析框架的人。题外话就说到这里吧。。。

显示效果图

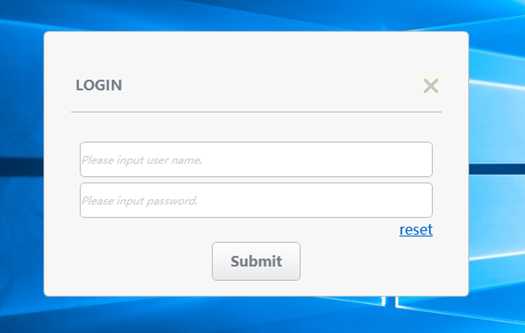

    先简单罗列下这次系统写的几个简单控件。首先声明展示效果的目的是实现功能,请直接忽略各自的美观感受。首先是一个登录界面,效果如下:

技术分享

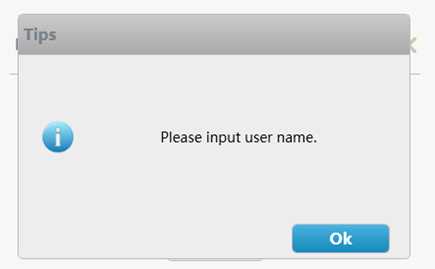

    MessageBox效果:

技术分享

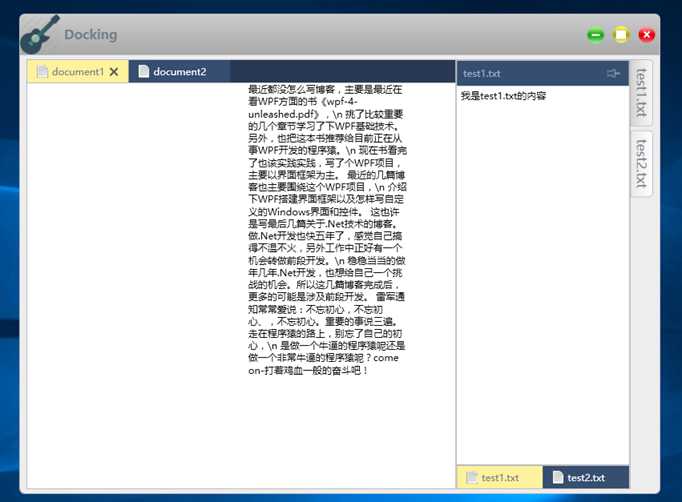

    Window、可关闭Item的TabControl、可停靠的DockingPanel效果:

技术分享

基础知识

Style

    如果了解HTML和CSS,那么WPF的Style的学习起来也比较容易,Style的设计思想就是仿照CSS来实现的。首先我们看看WPF中一个Button实现:

<Button FontSize=”22” Background=”Purple” Foreground=”White” Height=”50” Width=”50” RenderTransformOrigin=”.5,.5”>

    一个Button的代码和HTML元素内嵌样式非常相似:

<Button Style="width:60px;heigth:50px;color:white;background:purple;font-size:22px" />

    我们知道THML可通过CSS把样式提取出去,WPF中的Style同样也可以。在一个Window界面,我们可以在Window.Resources中添加独立样式:

<Style x:Key=”buttonStyle”>
    <Setter Property=”Button.FontSize” Value=”22”/>
    <Setter Property=”Button.Background” Value=”Purple”/>
     <Setter Property=”Button.Foreground” Value=”White”/>
    <Setter Property=”Button.Height” Value=”50”/>
    <Setter Property=”Button.Width” Value=”50”/>
    <Setter Property=”Button.RenderTransformOrigin” Value=”.5,.5”/>
</Setter>
</Style>

   在声明Style时,可标记TargetType声明样式应用到的元素类型。例如:

<Style x:Key=”buttonStyle” TargetType=”{x:Type Button}”>

    一般的Style我们都会指定唯一的Key值,但有时候我们可以不指定Key,直接创建隐式样式。例如:

<Style TargetType=”{x:Type Button}”>

    需要说明的是,这里没有指定Key并不是说该Style没有key值,其实在编译过程中,这总情况的Style都会默认按照TargetType的类型默认指定一个Key值。并且应用到所有类型为TargetType的元素上。

    在实现Style时,一般都会涉及到触发器,触发器包括:Property triggers、Data triggers、Event triggers、MultiTrigger。接下来分别介绍下这四个触发器。

    (1)Property Trigger:只能应用到依赖属性上,当某个依赖属性的值的满足某些条件就会触发某些改变。先看看代码:

<Style x:Key=”buttonStyle” TargetType=”{x:Type Button}”>
<Style.Triggers>
    <Trigger Property=”IsMouseOver” Value=”True”>
        <Setter Property=”RenderTransform”>
        <Setter.Value>
        <RotateTransform Angle=”10”/>
        </Setter.Value>
        </Setter>
        <Setter Property=”Foreground” Value=”Black”/>
    </Trigger>
</Style.Triggers>
</Style>

   上面的触发器实现的功能是,当鼠标移到Button上,字体颜色为Black,并且旋转10度。特别要注意的是,和HTML元素a:hover功能相似,触发器也有回置的功能,就是说当鼠标移出Button时,Button的字体颜色和旋转角度恢复到初始值。

    (2)DataTrigger:和Property Trigger非常相似,但除了应用到依赖属性外,DataTrigger可应用到任意的.Net属性上。DataTrigger的代码写法和PropertyTrigger还是有区别的,它是通过Bingding来绑定需要判断的属性。例如:

<StackPanel Width=”200”>
    <StackPanel.Resources>
    <Style TargetType=”{x:Type TextBox}”>
        <Style.Triggers>
            <DataTrigger
            Binding
=”{Binding RelativeSource={RelativeSource Self}, Path=
Text}”
            Value=”disabled”>
            <Setter Property=”IsEnabled” Value=”False”/>
            </DataTrigger>
            </Style.Triggers>
            <Setter Property=”Background”
            Value=”{Binding RelativeSource={RelativeSource Self}, Path=Text}”/>
        </Style>
    </StackPanel.Resources>
    <TextBox Margin=”3”/>
</StackPanel>

    TextBox的Text属性是一个非依赖属性,如果Text的值为disabled,设置TextBox的IsEanbled为false。DataTrigger是通过Binding来绑定TextBox的Text属性。

    (3)EventTrigger:当元素某些事件被触发时,可执行某些动画或者元素的某些属性发生变化,这些动作可通过EventTrigger实现。看看下面的代码:

<Button.Triggers>
    <EventTrigger RoutedEvent=”Button.Click”>
    <EventTrigger.Actions>
    <BeginStoryboard>
    <Storyboard TargetProperty=”Width”>
    <DoubleAnimation From=”50” To=”100”
    Duration=”0:0:5” AutoReverse=”True”/>
    </Storyboard>
    </BeginStoryboard>
    </EventTrigger.Actions>
    </EventTrigger>
</Button.Triggers>

    上面的代码实现功能是,当用户点击按钮时,触发一个动画,按钮的Width在5秒钟的时间内从50增加到100个像素。

    (4)MultiTrigger:前面介绍的触发器都是当元素的某一个属性或者事件触发时操作。有些时候,我们需要判断多个条件是否同时满足,才执行某个操作。这个功能可通过MultiTrigger实现。例如,我们的Button按钮,当鼠标移到上面并且获取焦点时,设置字体颜色为Black和旋转度为10度。实现代码如下:

<Style.Triggers>
    <MultiTrigger>
        <MultiTrigger.Conditions>
        <Condition Property=”IsMouseOver” Value=”True”/>
        <Condition Property=”IsFocused” Value=”True”/>
    </MultiTrigger.Conditions>
    <Setter Property=”RenderTransform”>
    <Setter.Value>
    <RotateTransform Angle=”10”/>
    </Setter.Value>
    </Setter>
        <Setter Property=”Foreground” Value=”Black”/>
    </MultiTrigger>
</Style.Triggers>

Templates

    常常在设计一个系统时,都会实现一套自己的UI界面,有些时候我们不得不重写样式比较简单的WPF Window界面。Template给开发者提供完全重写界面控件的技术,例如我们可以实现自己的窗口TitleBar,并且在上面添加菜单功能。我们在重写了控件UI的同时也保留了控件的各种功能。模板在分割可视化和逻辑上也功不可没,例如一些界面的样式交互效果我们完全可以在模板中实现,而源代码部分完全只考虑业务逻辑。我们看看下面一个常规的Button样式模板代码:

<ControlTemplate x:Key=”buttonTemplate” TargetType=”{x:Type Button}”>
    <Grid>
        <Ellipse x:Name=”outerCircle” Width=”100” Height=”100”>
                <Ellipse.Fill>
                <LinearGradientBrush StartPoint=”0,0” EndPoint=”0,1”>
                <GradientStop Offset=”0” Color=”Blue”/>
                <GradientStop Offset=”1” Color=”Red”/>
                </LinearGradientBrush>
                </Ellipse.Fill>
                </Ellipse>
                <Ellipse Width=”80” Height=”80”>
                <Ellipse.Fill>
                <LinearGradientBrush StartPoint=”0,0” EndPoint=”0,1”>
                <GradientStop Offset=”0” Color=”White”/>
                <GradientStop Offset=”1” Color=”Transparent”/>
                </LinearGradientBrush>
                </Ellipse.Fill>
            </Ellipse>
    </Grid>
    <ControlTemplate.Triggers>
        <Trigger Property=”IsMouseOver” Value=”True”>
        <Setter TargetName=”outerCircle” Property=”Fill” Value=”Orange”/>
        </Trigger>
        <Trigger Property=”IsPressed” Value=”True”>
        <Setter Property=”RenderTransform”>
        <Setter.Value>
        <ScaleTransform ScaleX=”.9” ScaleY=”.9”/>
        </Setter.Value>
        </Setter>
        <Setter Property=”RenderTransformOrigin” Value=”.5,.5”/>
    </Trigger>
    </ControlTemplate.Triggers>
</ControlTemplate>

    上面的代码完全重写了Button的默认样式,默认的Button是一个矩形,而现在变成了一个Ellipse椭圆形。并且使用渐变的颜色填充椭圆。我们知道默认的Button当我们鼠标移上去或者被单击时都会有样式变化。所以,我们还得给Button添加触发器,这里我们使用的是Property Trigger。当鼠标移到Button上(IsMouseOver=true),设置椭圆的填充颜色为Orange。当按钮被按下时(IsPressed=true),改变渐变颜色的起始位置。

Theme

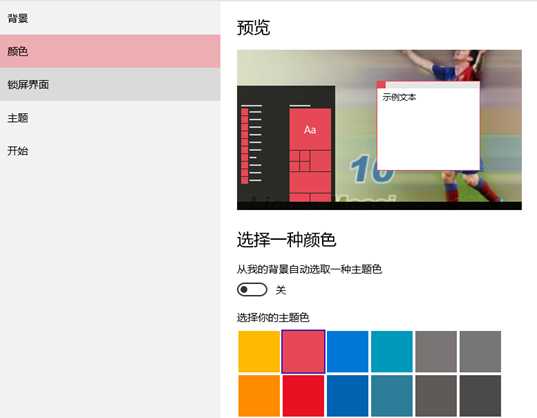

    一个比较完善的系统都提供了切换系统主题的功能, 我们就拿Window 10系统来说,看看下面的截图:

技术分享

    Window 10系统为用户提供了很多主题选择,当我们选择不同的主题,系统的菜单或者窗口的颜色都会发生变化,但是界面的结构是没有改变的。WPF的主题也完全一样。当界面开发人员重写玩控件的模板后,一般都会把模板中写某些资源提取出来,放到公共的资源文件中去。这些被提取出来的资源一般包括:界面背景色、边框颜色、字体颜色、以及图片等。我们先看一个TabControl的自定义模板:

<Style x:Key="CustomTabControlStyle" TargetType="{x:Type control:CustomTabControl}" BasedOn="{StaticResource {x:Type TabControl}}">
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="{x:Type control:CustomTabControl}">
                    <DockPanel LastChildFill="True">
                        <Border DockPanel.Dock="Top" Background="{DynamicResource Tab_Control_Background_Normal}"
                            BorderBrush="{DynamicResource CustomControlBorderBrush}"
                            BorderThickness="1, 1, 1, 0">
                            <TabPanel Margin="0,0,0,0" IsItemsHost="True" />
                        </Border>
                        <Border Background="White" BorderBrush="{DynamicResource CustomControlBorderBrush}" BorderThickness="1">
                            <ContentPresenter
                                ContentSource="SelectedContent" />
                        </Border>
                    </DockPanel>
                </ControlTemplate>
            </Setter.Value>
        </Setter>
        <Style.Triggers>
           ...
        </Style.Triggers>
    </Style>

    代码中,Border的背景色动态的使用了Tab_Control_Background_Normal资源,边框颜色使用CustomControlBorderBrush资源。而这些被引用的资源都是单独存放在一个资源文件中。这个资源文件的部分代码如下:

<ResourceDictionary xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
                    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml">
    <!-- Common Style -->
    <SolidColorBrush x:Key="CustomControlBackground" Color="#EDEDED" />
    <SolidColorBrush x:Key="CustomControlBorderBrush" Color="#b9bac1" />
    <!-- Button Style -->
    <LinearGradientBrush x:Key="ButtonBackgroundColorBusrh" EndPoint="0,1" StartPoint="0,0">
        <GradientStop Color="#fdfdfd" Offset="0"/>
        <GradientStop Color="#f5f5f5" Offset="0.5"/>
        <GradientStop Color="#e9e9e9" Offset="1"/>
    </LinearGradientBrush>
</ResourceDictionary>

   基础部分就先简单的介绍到这里,接下来我们看看WPF的UI开发需要那些技能。

具备技能

    1.Blend :要做WPF的界面开发,Blend是必备的技能。通过Blend可以很方便的画出UI,并且可以通过手动的方式添加动画效果。Blend的界面和Visual Studio很相似,所以上手也比较快。

    2.PhotoShop:不管是做Web前段还是WPF前段,使用PhotoShop切图以及简单的设计某些图片效果的技能也是需要掌握的。并且界面开发人员只掌握到这个程度就可以了。

    3.Snoop:是一个捕获WPF界面层次结构的工具,通过简单的操作就可以看到我们开发的WPF界面的完整层次结构,并且能够看到每层元素的属性值。当界面出现某些问题时,通过Snoop分析界面可达到事半功倍的效果。另外,在通过Visual Studio调试代码时,通过监视功能也能看到界面的层次结构。

    4.素材资源:这里提供一些资源网站Icon Find(http://findicons.com/)、Icon Finder(https://www.iconfinder.com/)。

工程结构

    UI界面的工程一般包括:Component和Theme两个工程。自定义控件一般都是添加在Component工程里边,而控件的样式模板都会添加到Theme工程里边。

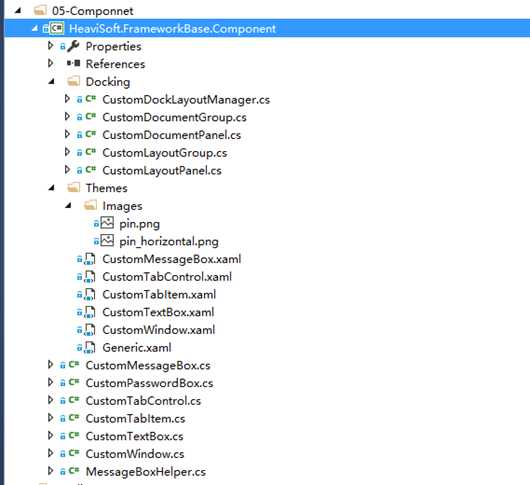

    先看下我们的Component工程,工程名称为HeaviSoft.FrameworkBase.Component。工程结构如下:

技术分享

    如果我们新增一个WPF的Custom Control,Visual Studio会自动在工程下面创建/Themes/Generic.xaml文件。并且自动在Generic.xaml文件中创建一个简单的控件模板。代码如下:

<Style TargetType="{x:Type docking:CustomDocumentPanel}">
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="{x:Type docking:CustomDocumentPanel}">
                    <Border Background="{TemplateBinding Background}"
                            BorderBrush="{TemplateBinding BorderBrush}"
                            BorderThickness="{TemplateBinding BorderThickness}">
                        <ContentPresenter />
                    </Border>
                </ControlTemplate>
            </Setter.Value>
        </Setter>
    </Style>

    上面的模板展示出来就是一片空白的效果,什么都有没有。所以我们得重写Template。其实稍后我们在Theme会重写这些控件的模板,但为什么这里也需要重写?Component下写的模板是控件的默认模板。但我们没有任何主题时,就显示该默认模板。

    只要创建一个控件,Generic.xaml中就会增加一个TargetType为控件类型的模板,如果增加个10个控件,Generic.xaml中就增加了10个Style,代码量比较庞大。所以,我都会单独按照控件的名称在Theme下单独创建一个同名的资源文件。并把Generic.xaml中的对应样式移动到这个同名资源文件。而Generic.xaml中值用存放资源引用路径即可。例如:

<ResourceDictionary
    xmlns="http://schemas.microsoft.com/winfx/2006/xaml/presentation"
    xmlns:x="http://schemas.microsoft.com/winfx/2006/xaml"
    xmlns:local="clr-namespace:HeaviSoft.FrameworkBase.Component"
    xmlns:docking="clr-namespace:HeaviSoft.FrameworkBase.Component.Docking">
    <ResourceDictionary.MergedDictionaries>
        <ResourceDictionary Source="/HeaviSoft.FrameworkBase.Component;component/Themes/CustomWindow.xaml" />
        <ResourceDictionary Source="/HeaviSoft.FrameworkBase.Component;component/Themes/CustomTextBox.xaml" />
        <ResourceDictionary Source="/HeaviSoft.FrameworkBase.Component;component/Themes/CustomMessageBox.xaml" />
        <ResourceDictionary Source="/HeaviSoft.FrameworkBase.Component;component/Themes/CustomTabControl.xaml" />
        <ResourceDictionary Source="/HeaviSoft.FrameworkBase.Component;component/Themes/CustomTabItem.xaml" />
    </ResourceDictionary.MergedDictionaries>
</ResourceDictionary>

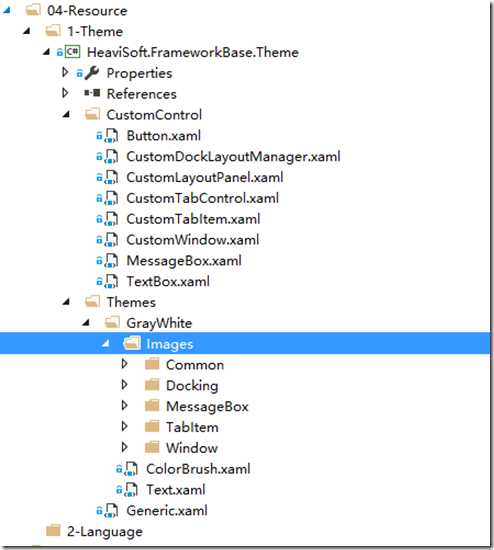

    Component工程结构介绍完了,接下来看Theme工程。我们的Theme工程命名为HeaviSoft.FrameworkBase.Theme。工程结构如下:

技术分享

    工程包含CustomControl和Themes两个文件夹,CustomControl文件夹下有多个以控件名称命名的.xaml文件,例如Button.xaml文件,它里边的代码就是真正我们自己实现的Button模板。Themes下包含一个GrayWhite文件夹,这个文件夹就是我们的一个主题,它下面存放了各个控件模板需要的资源,包括图片、颜色、字体等。例如,我们在CustomControl下添加了CustomWindow界面模板,界面右上角需要关闭、最大化、最小化按钮图片。这些图片资源存放在/Themes/GrayWhite/Images/Window下。而CustomWindow需要的颜色以及字体资源分别存放在/Themes/GrayWhite/ColorBrush.xaml和/Themes/GrayWhite/Text.xaml中。同Component相似,/Themes/Generic.xaml的内容就是引用模板、图片、颜色、字体资源文件。在系统启动时,只需要动态加载/Themes/Generic.xaml文件就可加载所有的资源文件了。

开发步骤

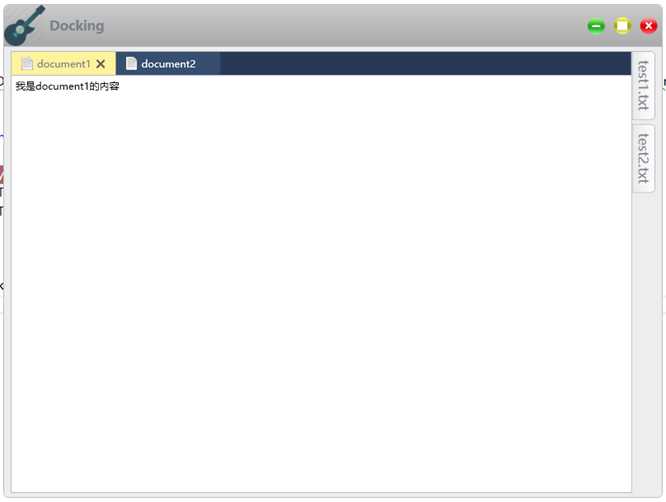

    UI控件的开发步骤我们就拿实现自定义Window来举例。先看看实现的效果:

技术分享

    自定义窗口包含两个部分,TitleBar和Body。TitleBar从左到右分别包含了图标、标题、最小化、最大化、关闭按钮。而Body部分主要包含我们在界面添加的内容。接下来就让我们一步步的去实现上图的界面功能。

第一步,Component添加自定义控件

    首先,选择HeaviSoft.FrameworkBase.Component工程,添加Custom Control(WPF)。添加后,CustomWindow的默认代码为:

public class CustomWindow : Window
 {
        static CustomWindow()
        {
            DefaultStyleKeyProperty.OverrideMetadata(typeof(CustomWindow), new FrameworkPropertyMetadata(typeof(CustomWindow)));
        }
}

    CustomWindow类里边需要添加什么内容我们先不管。Visual Studio在添加CustomWindow文件的同时,会在/Themes/Generic.xaml中添加样式:

<Style TargetType="{x:Type control:CustomWindow}">
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="{x:Type control:CustomWindow}">
                    <Border Background="{TemplateBinding Background}"
                            BorderBrush="{TemplateBinding BorderBrush}"
                            BorderThickness="{TemplateBinding BorderThickness}">
                    </Border>
                </ControlTemplate>
            </Setter.Value>
        </Setter>
    </Style>

   上面的样式其实只是显示一个空的Window界面,它在什么时候会被用到?当我们没有引用任何的主题时,默认加载该样式。

第二步,Theme中添加模板

   接下来我们切换到HeaviSoft.FrameworkBase.Theme工程,在CustomControl文件夹下添加资源文件CustomWindow.xaml。然后在/Themes/Generic.xaml中添加CustomWindow.xaml文件的引用。引用的代码如下:

<ResourceDictionary Source="/HeaviSoft.FrameworkBase.Theme;component/CustomControl/CustomWindow.xaml" />

    接下来我们就在CustomWindow.xaml中实现自定义Window模板,这里先给出代码,然后慢慢分析:

<Style x:Key="WindowStyle" TargetType="{x:Type control:CustomWindow}">
        <Setter Property="WindowStyle" Value="None" />
        <Setter Property="AllowsTransparency" Value="True" />
        <Setter Property="Background" Value="Transparent" />
        <Setter Property="ResizeMode" Value="NoResize" />
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="{x:Type control:CustomWindow}">
                    <Border x:Name="MainBorder" Background="{DynamicResource CustomControlBackground}" CornerRadius="6" BorderBrush="{DynamicResource CustomControlBorderBrush}" BorderThickness="1" >
                        <Grid>
                            <Grid.RowDefinitions>
                                <RowDefinition Height="50"/>
                                <RowDefinition Height="1" />
                                <RowDefinition Height="*" />
                            </Grid.RowDefinitions>
                            <Border Grid.Row="0" Panel.ZIndex="101"  x:Name="PART_TITLEBAR" BorderThickness="0" CornerRadius="6, 6, 0, 0" Background="{DynamicResource Window_TitleBar_Background}">
                                <DockPanel  LastChildFill="False" >
                                    <Image DockPanel.Dock="Left" Source="{TemplateBinding Icon}" />
                                    <Label VerticalAlignment="Center"
                                           DockPanel.Dock="Left"
                                           Content="{TemplateBinding Title}"
                                           Style="{DynamicResource TitleStyle}"/>
                                    <Button x:Name="PART_CLOSE"
                                            Style="{DynamicResource Window_Titlebar_ButtonStyle}"
                                            DockPanel.Dock="Right">
                                        <Image x:Name="c" Margin="3, 0"
                                               Style="{DynamicResource TitleButtonImageStyle}"
                                               DockPanel.Dock="Right" Width="24" Height="24"
                                               Source="{DynamicResource Window_Button_Close_ImageBrush}"   />
                                    </Button>
                                    <Button x:Name="PART_MAXIMIZE_RESTORE"
                                            Style="{DynamicResource Window_Titlebar_ButtonStyle}"
                                            DockPanel.Dock="Right">
                                        <Image Name="MaximizeRestoreImage" Margin="3, 0"
                                               Style="{DynamicResource TitleButtonImageStyle}"
                                               DockPanel.Dock="Right" Width="24" Height="24"
                                               Source="{DynamicResource Window_Button_Max_ImageBrush}"  />
                                    </Button>
                                    <Button x:Name="PART_MINIMIZE"
                                            Style="{DynamicResource Window_Titlebar_ButtonStyle}"
                                            DockPanel.Dock="Right">
                                        <Image Margin="3, 0"
                                               Style="{DynamicResource TitleButtonImageStyle}"
                                               DockPanel.Dock="Right" Width="24" Height="24"
                                               Source="{DynamicResource Window_Button_Min_ImageBrush}"
                                               RenderTransformOrigin="0.5,0.5"  >
                                        </Image>
                                    </Button>
                                </DockPanel>
                            </Border>
                            <Border BorderBrush="{DynamicResource CustomControlBorderBrush}" BorderThickness="1" Grid.Row="1" />
                            <ContentPresenter Grid.Row="2" Margin="8, 5" />
                        </Grid>
                    </Border>
                    <ControlTemplate.Triggers>
                        <DataTrigger Binding="{Binding RelativeSource={RelativeSource Self}, Path=WindowState}" Value="Maximized">
                            <Setter TargetName="MaximizeRestoreImage" Property="Source" Value="{DynamicResource Window_Button_Maximum_ImageBrush}" />
                        </DataTrigger>
                    </ControlTemplate.Triggers>
                </ControlTemplate>
            </Setter.Value>
        </Setter>
    </Style>

    首先我们不会使用Window默认的TitleBar,所以我们要隐藏掉Window默认的TitleBar,通过设置:WindowStyle为None就可隐藏掉标题栏和边框。在之前看到的效果图中,我们看到Window有使用圆角效果,那么必须设置三个属性值:

<Setter Property="AllowsTransparency" Value="True" />
<Setter Property="Background" Value="Transparent" />
<Setter Property="ResizeMode" Value="NoResize" />

    AllowsTransparency为True允许窗口透明,Background为Transparent继承父窗口的背景色(也即设置背景色为透明)。ResizeMode为NoResize禁止手动拖动窗口大小,隐藏虚线边框。

    然后设置Template的Value,一般都是直接创建一个ControlTemplate节点,并指定TargetType为CustomWindow。

<ControlTemplate TargetType="{x:Type control:CustomWindow}">
    ...
</ControlTemplate>

    接下就该添加模板的具体实现内容,首先我们要设置有圆角的边框,那么我们可以在Root节点添加一个Border节点,设置背景色Background和边框宽度BorderThickness、边框颜色BorderBrush,并设置CornerRadius圆角度。代码如下:

<Border x:Name="MainBorder" Background="{DynamicResource CustomControlBackground}" CornerRadius="6" BorderBrush="{DynamicResource CustomControlBorderBrush}" BorderThickness="1" >
    ...
</Border>

    我们知道整个界面包含标题和内容,我还会在标题和内容之间添加一条分割线,所以我们可通过一个包含三行的Grid来实现,第零行为标题栏、第一行为一条Bordrer实现的分割线、第二行就直接为我们的内容,可通过ContentPresenter存放这些内容。第一行和第二行的实现如下:

<Grid>
     <Grid.RowDefinitions>
           <RowDefinition Height="50"/>
           <RowDefinition Height="1" />
           <RowDefinition Height="*" />
           </Grid.RowDefinitions>
            ...省略标题栏代码
    <Border BorderBrush="{DynamicResource CustomControlBorderBrush}" BorderThickness="1" Grid.Row="1" />
    <ContentPresenter Grid.Row="2" Margin="8, 5" />
 </Grid>

    这里需要说明的是,一般在写自定义控件时,控件的内容可通过ContentPresenter来显示。

    其实整个界面实现比较复杂的部分是标题栏部分,我们要显示图标、标题、最小化、最大化、关闭按钮。图标、标题靠左显示,而最小化、最大化、关闭按钮靠右显示。这里我们想起了DockPanel面板,图标和标题实现如下:

<DockPanel  LastChildFill="False" >
     <Image DockPanel.Dock="Left" Source="{TemplateBinding Icon}" />
     <Label VerticalAlignment="Center"  DockPanel.Dock="Left"  Content="{TemplateBinding Title}"
      Style="{DynamicResource TitleStyle}"/>
    ...
</DockPanel>

    显示的图标和标题我们可通过TemplateBinding直接绑定Window的图标和标题。DockPanel右边主要是三个按钮,我们这里拿关闭按钮分析:

<Button x:Name="PART_CLOSE"  Style="{DynamicResource Window_Titlebar_ButtonStyle}"
          DockPanel.Dock="Right">
        <Image x:Name="c" Margin="3, 0"   Style="{DynamicResource TitleButtonImageStyle}" DockPanel.Dock="Right" Width="24" Height="24"  Source="{DynamicResource Window_Button_Close_ImageBrush}"   />
 </Button>

    关闭按钮是一个Button类型元素,它的内容就是显示一个图标,我们知道默认的Button按钮,本身有一些Normal、MouseOver、Press状态的效果。但这些效果不是我们想要的,所以必须得重写,上面代码我们设置Button的Style为Window_Titlebar_ButtonStyle就是重写设置了Button的样式,而嵌套的Image样式也是引用的TitleButtonImageStyle样式。Window_Titlebar_ButtonStyle的样式代码为:

<Style x:Key="Window_Titlebar_ButtonStyle" TargetType="{x:Type ButtonBase}">
        <Setter Property="BorderThickness" Value="0" />
        <Setter Property="Background" Value="Transparent" />
        <Setter Property="Template">
            <Setter.Value>
                <ControlTemplate TargetType="{x:Type ButtonBase}">
                    <ControlTemplate.Triggers>
                        <Trigger Property="IsMouseOver" Value="True">
                            <Setter Property="Background" Value="Transparent"/>
                            <Setter Property="BorderThickness" Value="0" />
                        </Trigger>
                        <Trigger Property="IsEnabled" Value="False">
                            <Setter Property="Background" Value="Transparent" />
                            <Setter Property="BorderThickness" Value="0" />
                        </Trigger>
                    </ControlTemplate.Triggers>
                    <ContentPresenter … />
                </ControlTemplate>
            </Setter.Value>
        </Setter>
    </Style>

    代码中,通过触发器重写了MouseOver和IsEnabled为False状态的显示效果,CustomWindow.xaml模板就分析到这里。

第三步,实现界面逻辑

    现在我们只是实现了界面的可视化界面,当我们点击最小化按钮时需要把窗口最小化,怎样实现这样的功能?我们又不得不回到HeaviSoft.FrameworkBase.Component工程中添加的CustomWindow类,我们可以通过窗口的可视化层次关系找到最小化按钮,在查找按钮之前我们必须知道它们的Name,所以一般我们都会在类的头部声明模板部件名称。如下所示:

/// <summary>
    /// 自定义界面
    /// </summary>
    [TemplatePart(Name = "PART_TITLEBAR", Type = typeof(UIElement))]
    [TemplatePart(Name = "PART_CLOSE", Type = typeof(Button))]
    [TemplatePart(Name = "PART_MAXIMIZE_RESTORE", Type = typeof(Button))]
    [TemplatePart(Name = "PART_MINIMIZE", Type = typeof(Button))]
    public class CustomWindow : Window
{
}

    上面的代码可以让我们很直观的知道最小化按钮的名称为PART_MINIMIZE,然后我们声明一个Button属性:

/// <summary>
/// 最小化按钮
 /// </summary>
private Button MinimizeButton { get; set; }

   接下来在什么时机捕获显示的按钮呢?肯定是必须得等在HeaviSoft.FrameworkBase.Theme工程下添加的CustomWindow.xaml模板被加载完后才能查找,正好Control控件为我们提供了可重写的方法OnApplyTemplate,我们可以在该方法中去递归遍历查找控件。实现代码如下:

public override void OnApplyTemplate()
        {
            base.OnApplyTemplate();
            AttachToVisualTree();
        }

        /// <summary>
        /// 附加可视化树到模板
        /// </summary>
        private void AttachToVisualTree()
        {
            AttachCloseButton();
            AttachMinButton();
            AttachMaximizeRestoreButton();
            AttachTitleBar();
        }


        /// <summary>
        /// 附加最小化按钮
        /// </summary>
        private void AttachMinButton()
        {
            if(MinimizeButton != null)
            {
                MinimizeButton.Command = null;
            }
            var minimizeButton = GetChildControl<Button>("PART_MINIMIZE");
            if(minimizeButton != null)
            {
                minimizeButton.Command = MinimizedCommand;
                MinimizeButton = minimizeButton;
            }
        }

    OnApplyTemplate方法调用了AttachToVisualTree方法,而AttachToVisualTree方法中又调用了AttachMinButton方法,AttachMinButton方法通过GetChildControl<Button>("PART_MINIMIZE")来查找模板中的最小化按钮,找到之后绑定MinimizedCommand命令,命名的初始化代码片段如下:

<public CustomWindow()
{
        CreateCommandBindings();
}

/// <summary>
/// 创建绑定命令
/// </summary>
private void CreateCommandBindings()
{
        CommandBindings.Add(new CommandBinding(ApplicationCommands.Close, (a, b) => { Close(); }));
        CommandBindings.Add(new CommandBinding(MinimizedCommand, (a, b) => { WindowState = WindowState.Minimized; }));
        CommandBindings.Add(new CommandBinding(MaximizeRestoreCommand, (a, b) => { WindowState = WindowState == WindowState.Maximized ? WindowState.Normal : WindowState.Maximized; }));
}

/// <summary>
 /// 最小化指令
/// </summary>
 private readonly RoutedCommand MinimizedCommand = new RoutedUICommand("Minmize", "Minmize", typeof(CustomWindow));

 /// <summary>
/// 最大化复原指令
/// </summary>
private readonly RoutedCommand MaximizeRestoreCommand = new RoutedUICommand("MaximizeRestore", "MaximizeRestore", typeof(CustomWindow));

    代码也很简单,首先声明一个Command,然后在CreateCommandBindings方法中为声明的Command绑定命名,比如最小化指令绑定的方法为:(a, b) => { WindowState = WindowState.Minimized; },直接设置WindowState的值为Minimized最小化。其他的操作,例如最大化、关闭以及窗口的拖拽可直接查看源代码了解,这里就不在做分析了。

第四步,提取主题资源

    一个自定义控件的实现我们差不多完成了90%,还剩一个任务就是把模板文件中的主题资源(例如颜色、图片)提取到主题/Themes/下面去。例如前面实现的Window模板中,最小化、最大化等按钮有使用图片,比较好的设计肯定是不会直接使用图片路径,所以我们把这些资源提取到/Themes/ColorBrush.xaml资源文件中去。提取资如下:

<SolidColorBrush x:Key="Window_Title_Font_Color" Color="#77818b" />
<SolidColorBrush x:Key="Window_Font_Color" Color="#77818b" />
<SolidColorBrush x:Key="Window_Dark_Font_Color" Color="#fff" />
<BitmapImage x:Key="Window_Button_Close_ImageBrush" UriSource="Images/Window/close.png" />
<BitmapImage x:Key="Window_Button_Min_ImageBrush" UriSource="Images/Window/min.png" />
<BitmapImage x:Key="Window_Button_Max_ImageBrush" UriSource="Images/Window/max.png" />
<BitmapImage x:Key="Window_Button_Maximum_ImageBrush" UriSource="Images/Window/maximum.png" />

    Window模板中我们只使用这些Key值即可。而不关系图片的具体路径。这样设计,以后我们切换主题时就很方便。到目前为止,怎样完完整整的添加一个自定义控件就介绍完了。由于代码量比较大,所以在上面介绍时只贴出了部分代码,完整的代码可在GitHub上获取。

总结

    能看到这里的,也辛苦各位了。本片主要介绍了:

    (1).WPF界面设计的几个基础技术点,包括Style、Template、Theme。

    (2)界面设计的工具和资源,包括Blend、PhotoShop、Snoop以及网站资源。

   (3)工程结构。

   (4)自定义控件实现过程。

    如果本篇内容对大家有帮助,请点击页面右下角的关注。如果觉得不好,也欢迎拍砖。你们的评价就是博主的动力!下篇内容,敬请期待!

源代码

    完整的代码存放在GitHub上,代码路径:https://github.com/heavis/Documentor_V01R01/

准备.Net转前端开发-WPF界面框架那些事,UI快速实现法

标签:class   style   log   com   http   si   it   使用   代码

原文:http://www.cnblogs.com/w-wanglei/p/5274298.html

(0)
(0)

举报
评论 一句话评论(0
0条
登录后才能评论!
© 2014 bubuko.com 版权所有 鲁ICP备09046678号-4
打开技术之扣,分享程序人生!


鲁公网安备 37021202000002号
