1. LSM树的由来
1.1 索引结构特征
a. 哈希存储引擎：是哈希表的持久化实现，支持增、删、改以及随机读取操作，但不支持顺序扫描，对应的存储系统为key-value存储系统。
b. B树存储引擎是B树, 不仅支持单条记录的增、删、读、改操作，还支持顺序扫描, 因此B树是传统关系型数据库中索引结构的不二人选。
但从技术角度：由于磁盘的(磁柱、磁盘、磁道、磁头)结构与B树结构的特点,导致传统B树索引存在着随机写效率的上限挑战，所以当在那些索引插入频率远大于查询频率的应用场景下，如历史记录表和日志文件来说，B树索引显得捉襟见肘了。
1.2 BTree的随机写特点
一个BTree，对于在没有缓存的Case情况下, 一个随机写分为两步进行：1. 从磁盘Load目标块节点到内存，2.修改它并写回磁盘。所以,BTree在对于随机key值下的平均“blind-write”操作需要两次IO操作，其限定了BTree的随机写吞吐量。
1.3 LSM“blind-write”吞吐量
既然随机写相对昂贵的，LSM采用“有序map的数据分层与延迟写”(all sorted-map write-deferral)的策略而代替立即写的操作；同时为了避免数据层数的过多造成对读的性能的伤害，数据层级之间会周期性地触发自顶向下地进行合并的操作。随机写的平均IO此时用式子表示：（O*R/B）， 其中O表示数据的层数，R表示数据记录的平均大小，B表示Block的大小。如：如果block的大小是16k，数据分层是10层，平均记录大小100byte,那随机写的平均IO次数是0.06，当然这只是理论上的分析方法， 接下来用携程开源的Key/Value存储引擎SessionDB中的LSM实现的案例来分析其的基本结构，其实LSM已在许多开源的存储引擎中存在，如Google的leveldb，Facebook的rocksdb，Hadoop中的HBase等。
2. Log Structured Merge Tree
2.1. 数据分层结构：
a. ActiveMemTable数据结构
数据逻辑结构：
一个二级索引的三层结构，其参考图：
key索引 key1 index1 key2 value2 key3 value3 ...
meta元数据
data数据
数据存储格式如下：
数据下放条件：
存储上限条件有2个：
a.Key的总规模数上限，如128k;
b.Data的总大小上限，如128M。
数据dump流程：(SDB.put())
1. 首先Check该Table是否达到存储上限
2. 如果达到上限，则把整个表标记为Immutable
3. 然后，采用Copy-On-Write技术将整块Table拷贝到L0队列中
4. 最后，重新New一个新的ActiveInMemTable的HashMapTable
success = this.activeInMemTables[shard].put(key, value, timeToLive, createdTime, isDelete); // other thread may have done the creation work
if (!success) { // move to level queue 0
this.activeInMemTables[shard].markImmutable(true);
LevelQueue lq0 = this.levelQueueLists[shard].get(LEVEL0);
lq0.getWriteLock().lock();
try {
lq0.addFirst(this.activeInMemTables[shard]);
} finally {
lq0.getWriteLock().unlock();
}
HashMapTable tempTable = new HashMapTable(dir, shard, LEVEL0, System.nanoTime());
tempTable.markUsable(true);
tempTable.markImmutable(false); //mutable
tempTable.put(key, value, timeToLive, createdTime, isDelete);
// switch on
this.activeInMemTables[shard] = tempTable;
}
b. C0层数据
C0层数据：
C0属于一个索引与数据完全存于内存的二维队列，是一个存放着热点数据ActiveMemTable的链表。
归并压缩条件：Level0Merger.run();
通过周期时间与队列Table个数两个维度判断是否进行归并压缩：a. 心跳线程周期性检查,如2s b. Check下队列中Table的个数，如是否大于1个，源码如下：
while(!stop) {
try {
LevelQueue levelQueue0 = levelQueueList.get(SDB.LEVEL0);
if (levelQueue0 != null && levelQueue0.size() >= DEFAULT_MERGE_WAYS) {
log.info("Start running level 0 merge thread at " + DateFormatter.formatCurrentDate());
log.info("Current queue size at level 0 is " + levelQueue0.size());
long start = System.nanoTime();
LevelQueue levelQueue1 = levelQueueList.get(SDB.LEVEL1);
mergeSort(levelQueue0, levelQueue1, DEFAULT_MERGE_WAYS, sdb.getDir(), shard);
stats.recordMerging(SDB.LEVEL0, System.nanoTime() - start);
log.info("Stopped running level 0 merge thread at " + DateFormatter.formatCurrentDate());
} else {
Thread.sleep(MAX_SLEEP_TIME);
}
}
}
归并Compaction与dump过程：
1. 按Key值进行排序
2. 放入C1队列的队首
3. 持久化并放入C1层数据，
对于每一个Sorted表，其持久化文件命名规则：shard + "-" + level + "-" + createdTime，
而
而C0与C1的数据结构的区别：
a. C1的Table内Key值列表是有序的
b. C1中含有BloomFilter过滤器，代替了C0结构的HashMap的索引结构，方便快速检索一个给定的Key值位于Table表里
c. C1与C2层数据
C1与C2层数据：
C1与C2数据都搁置于磁盘上。
归并压缩条件：
通过周期时间与队列Table个数两个维度判断是否进行归并压缩：a. 心跳线程周期性检查,如5s b. Check下队列中上一层C1中Table的个数，如是否大于4个，源码如下：
while(!stop) {
try {
boolean merged = false;
LevelQueue lq1 = levelQueueList.get(SDB.LEVEL1);
LevelQueue lq2 = levelQueueList.get(SDB.LEVEL2);
boolean hasLevel2MapTable = lq2.size() > 0;
if ((!hasLevel2MapTable && lq1.size() >= DEFAULT_MERGE_WAYS) ||
(hasLevel2MapTable && lq1.size() >= DEFAULT_MERGE_WAYS - 1)) {
log.info("Start running level 1 merging at " + DateFormatter.formatCurrentDate());
log.info("Current queue size at level 1 is " + lq1.size());
log.info("Current queue size at level 2 is " + lq2.size());
long start = System.nanoTime();
mergeSort(lq1, lq2, DEFAULT_MERGE_WAYS, sdb.getDir(), shard);
stats.recordMerging(SDB.LEVEL1, System.nanoTime() - start);
merged = true;
log.info("End running level 1 to 2 merging at " + DateFormatter.formatCurrentDate());
}
if (!merged) {
Thread.sleep(MAX_SLEEP_TIME);
}
} catch (Exception ex) {
log.error("Error occured in the level 1 to 2 merger", ex);
}
}
归并Compaction过程：
与C0->C1层数据的合并流程类似。

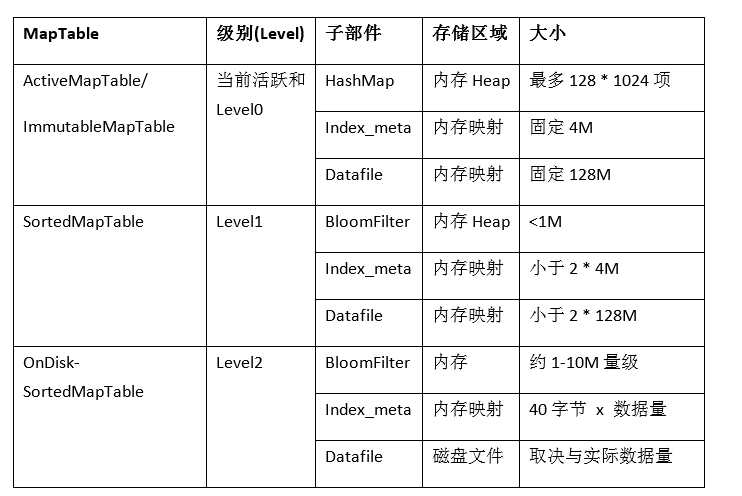

2.2 分层结构特征对比
参考链接给出其各数据层的对比结构：
2.3 写操作
Put操作发生且仅发生在当前活跃的ActiveMapTable，操作涉及一次内存映射文件写入和一次内存Hashmap的写入，代码流程如下：
{
// 1.write index_metadata
ByteBuffer tempIndexBuf = ByteBuffer.allocate(INDEX_ITEM_LENGTH);
tempIndexBuf.putLong(IMapEntry.INDEX_ITEM_IN_DATA_FILE_OFFSET_OFFSET, tempToAppendDataFileOffset);
tempIndexBuf.putInt(IMapEntry.INDEX_ITEM_KEY_LENGTH_OFFSET, key.length);
tempIndexBuf.putInt(IMapEntry.INDEX_ITEM_VALUE_LENGTH_OFFSET, value.length);
tempIndexBuf.putLong(IMapEntry.INDEX_ITEM_TIME_TO_LIVE_OFFSET, timeToLive);
tempIndexBuf.putLong(IMapEntry.INDEX_ITEM_CREATED_TIME_OFFSET, createdTime);
tempIndexBuf.putInt(IMapEntry.INDEX_ITEM_KEY_HASH_CODE_OFFSET, keyHash);
byte status = 1; // mark in use
if (markDelete) {
status = (byte) (status + 2); // binary 11
}
if (compressed && !markDelete) {
status = (byte) (status + 4);
}
tempIndexBuf.put(IMapEntry.INDEX_ITEM_STATUS, status); // mark in use
//2. write local_offset index
int offsetInIndexFile = INDEX_ITEM_LENGTH * (int)tempToAppendIndex;
ByteBuffer localIndexBuffer = this.localIndexMappedByteBuffer.get();
localIndexBuffer.position(offsetInIndexFile);
//indexBuf.rewind();
localIndexBuffer.put(tempIndexBuf);
//3. write key/value
ByteBuffer localDataBuffer = this.localDataMappedByteBuffer.get();
localDataBuffer.position((int)tempToAppendDataFileOffset);
localDataBuffer.put(ByteBuffer.wrap(key));
localDataBuffer.position((int)tempToAppendDataFileOffset + key.length);
localDataBuffer.put(ByteBuffer.wrap(value));
this.hashMap.put(new ByteArrayWrapper(key), new InMemIndex((int)tempToAppendIndex));
return new MMFMapEntryImpl((int)tempToAppendIndex, localIndexBuffer, localDataBuffer);
}
2.4 读操作
输入一个给定的key值，其访问流程如下：
a. C0 HashMap->Index_Meta->SequentialMapData
b. C1 BloomFilter->Index_Meta->SortedMapData
c. C2 BloomFilter->Index_Meta->SortedMapData
参考:
1. http://120.52.72.41/paperhub.s3.amazonaws.com/c3pr90ntcsf0/18e91eb4db2114a06ea614f0384f2784.pdf
2. https://github.com/google/leveldb
3. https://github.com/facebook/rocksdb
4. https://github.com/ctriposs/sessdb
