Lwip与底层的接口

时间:2016-03-08 21:12:34      阅读:306      评论:0      收藏:0      [点我收藏+]

Lwip三套api,分别是:

   raw api:使用方法为使用回调函数,即先注册一个函数,当接受到数据之后调用这个函数。缺点是对于数据连续处理不好。

   Lwip api把接收与处理放在一个线程里面。因为需要线程的概念,故需要操作系统,当然,ucos虽然只有进程的概念,但是也可以用。

   BSD api:与unix兼容,移植容易,效率低。

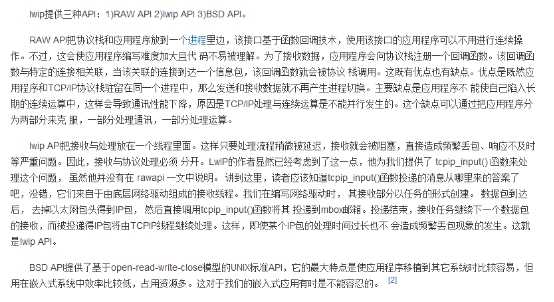

附完整叙述大图

技术分享

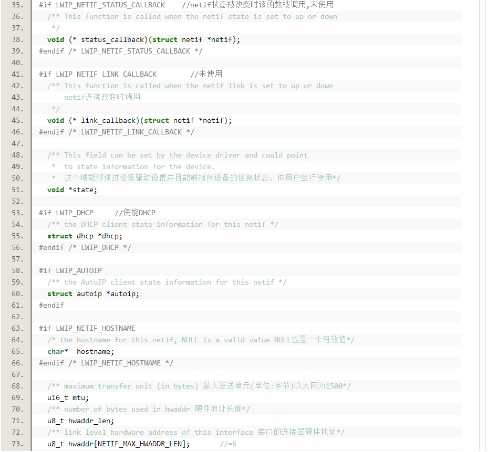

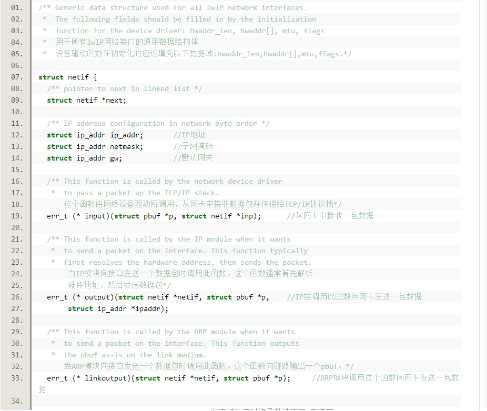

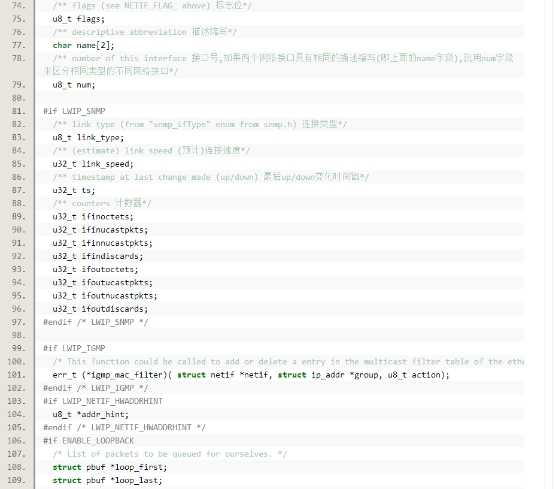

   咳,好了说正题,就是lwip与硬件的接口,lwip与硬件的接口为一个netif结构体数据类型,每一个这样的结构体代表一个网卡。下面就是这个结构体的详细结构:

技术分享

技术分享

技术分享

技术分享





其中next是指向下个网卡的数据结构,如果是单网卡,那next就为空。



Input是一个函数指针,指向我们写的函数,这个函数的作用是接受底层硬件输入的数据包

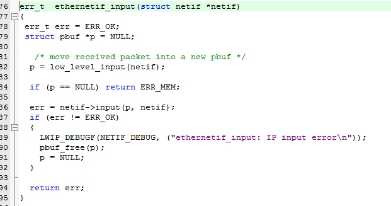

   野火的接受数据方法为不断执行ethernetif_input函数,此函数实现如下:

    技术分享

   其中low_level_input为从底层接受数据并将其转化为pbufnetif->input做的工作则是将其传给上层的协议进行处理。



Output也是一个指针函数,指向用于向ip层输出的函数



Linkoutput函数指向最底层网卡发送数据包的函数

此外,其他属性为ip地址,子网掩码,网关,MAC地址,最大传输单元,网卡允许使用的功能,网络接口的名字和编号等。
