UML中，活动图用来展示活动的顺序。 显示了从起始点到终点的工作流，描述了活动图中存在于事件进程的判断路径。活动图可以用来详细阐述某些活动执行中发生并行处理的情况。活动图对业务建模也比较有用，用来详细描述发生在业务活动中的过程。?
? ?

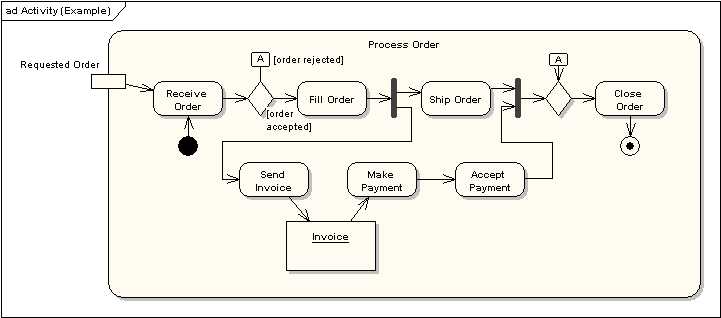

一个活动图的示例如下所示。
下面描述组成活动图的元素。
活动

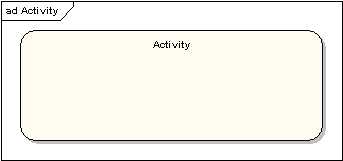

活动是行为参数化顺序的规范。活动被表示为圆角矩形，内含全部的动作，工作流和其他组成活动的元素。
动作
一个动作代表活动中的一个步骤。动作用圆角矩形表示。
动作约束
动作可以附带约束，下图显示了一个带前置条件和后置条件的动作。
控制流
控制流显示一个动作到下一个动作的流。表示为带箭头实线
初始节点
一个开始或起始点用大黑圆点表示，如下图。
结束节点
结束节点有两种类型：活动结束节点和流结束节点。活动结束节点表示为中心带黑点的圆环。
流结束节点表示为内部为
叉号的圆环。
这两种不同类型节点的区别为：流结束节点表明单独的控制流的终点。活动结束终点是活动图内所有控制流的结束。
对象和对象流
对象流是对象和数据转递的通道。对象显示为矩形。
对象流显示为带箭头的连接器，表明方向和通过的对象。
? ?
一个对象流在它的至少一个终端有一个对象。在上图中，可以采用带输入输出引脚的速记标柱表示。
数据存储显示为带 ?datastore? 关键字的对象。
判断节点和合并节点

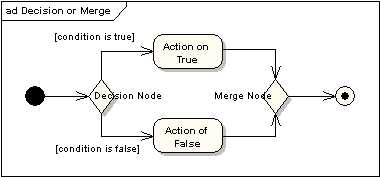

判断节点和合并节点是相同标注：菱形。它们可以被命名。从判断节点出来的控制流有监护条件，当监护条件满足时，可以对流控制。下图显示了判断节点和合并节点的使用。
分叉和结合节点

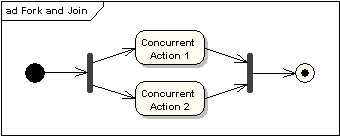

分叉和结合节点有同样的标柱：垂直或水平条（方向取决于工作流从左到右，还是从上到下）。它们说明了控制的并发线程的起始和终点，下图显示他们的使用示例。
结合节点与合并节点不同之处在于：结合节点同步两个输入量，产生一个单独的输出量。来自结合节点的输出量要接收到所有的输入量后才能执行。合并节点直接将控制流传递通过。如果两个或更多的输入量到达合并节点。则它的输出流指定的动作会被执行两次或更多次。
扩展域
扩展域是会执行多次的结构活动域。输入输出扩展节点表示为一组"3厢" ，代表多个选择项。关键词 "iterative"， "parallel" 或 "stream"显示在区域的左上角
异常处理器

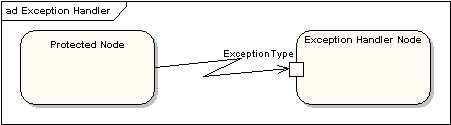

异常处理器在活动图中可以建模。
可中断活动区

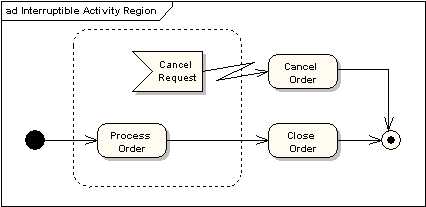

可中断活动区环绕一组可以中断的动作。在下面非常简单的例子中： 当控制被传递到结束订单 "Close Order" 动作，定单处理"Process Order" 动作会执行直到完成，除非"Cancel Request"取消请求中断被接受，这会将控制传递给"Cancel Order"动作。
分割

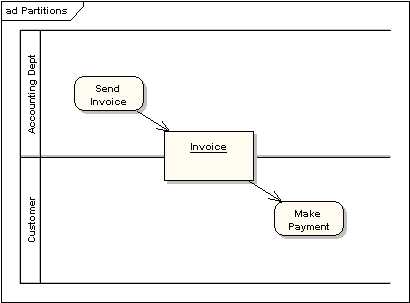

一个活动分割显示为垂直或水平泳道。在下图中，分割被用来在活动图中分隔动作，有在 "accounting department"中执行的，有在 "customer"中执行的。
? ?
