【转载】NIO客户端序列图

步骤一：打开SocketChannel，绑定客户端本地地址（可选，默认系统会随机分配一个可用的本地地址），示例代码如下：

SocketChannel clientChannel = SocketChannel.open();

步骤二：设置SocketChannel为非阻塞模式，同时设置客户端连接的TCP参数，示例代码如下：

clientChannel.configureBlocking(false);

socket.setReuseAddress(true);

socket.setReceiveBufferSize(BUFFER_SIZE);

socket.setSendBufferSize(BUFFER_SIZE);

步骤三：异步连接服务端，示例代码如下：

boolean connected = clientChannel.connect(new InetSocketAddress(“ip”,port));

步骤四：判断是否连接成功，如果连接成功，则直接注册读状态位到多路复用器中，如果当前没有连接成功（异步连接，返回false，说明客户端已经发送sync包，服务端没有返回ack包，物理链路还没有建立），示例代码如下：
if (connected)
{
    clientChannel.register( selector, SelectionKey.OP_READ, ioHandler);
}
else
{
    clientChannel.register( selector, SelectionKey.OP_CONNECT, ioHandler);
}

步骤五：向Reactor线程的多路复用器注册OP_CONNECT状态位，监听服务端的TCP ACK应答，示例代码如下：

clientChannel.register( selector, SelectionKey.OP_CONNECT, ioHandler);

步骤六：创建Reactor线程，创建多路复用器并启动线程，代码如下：

Selector selector = Selector.open();
New Thread(new ReactorTask()).start();

步骤七：多路复用器在线程run方法的无限循环体内轮询准备就绪的Key，代码如下：
int num = selector.select();
Set selectedKeys = selector.selectedKeys();
Iterator it = selectedKeys.iterator();
while (it.hasNext()) {
if (key.isConnectable())
     //handlerConnect();
}

步骤九：判断连接结果，如果连接成功，注册读事件到多路复用器，示例代码如下：

if (channel.finishConnect())
    registerRead();

步骤十：注册读事件到多路复用器：

clientChannel.register( selector, SelectionKey.OP_READ, ioHandler);

步骤十一：异步读客户端请求消息到缓冲区，示例代码如下：

int  readNumber =  channel.read(receivedBuffer);

步骤十二：对ByteBuffer进行编解码，如果有半包消息接收缓冲区Reset，继续读取后续的报文，将解码成功的消息封装成Task，投递到业务线程池中，进行业务逻辑编排，示例代码如下：

Object message = null;
while(buffer.hasRemain())
{
  byteBuffer.mark();
  Object message = decode(byteBuffer);
  if (message == null)
  {
    byteBuffer.reset();
    break;
   }
  messageList.add(message );
 }
 if (!byteBuffer.hasRemain())
  byteBuffer.clear();
 else
  byteBuffer.compact();
 if (messageList != null & !messageList.isEmpty())
 {
   for(Object messageE : messageList)
   handlerTask(messageE);
 }

步骤十三：将POJO对象encode成ByteBuffer，调用SocketChannel的异步write接口，将消息异步发送给客户端，示例代码如下：

socketChannel.write(buffer);

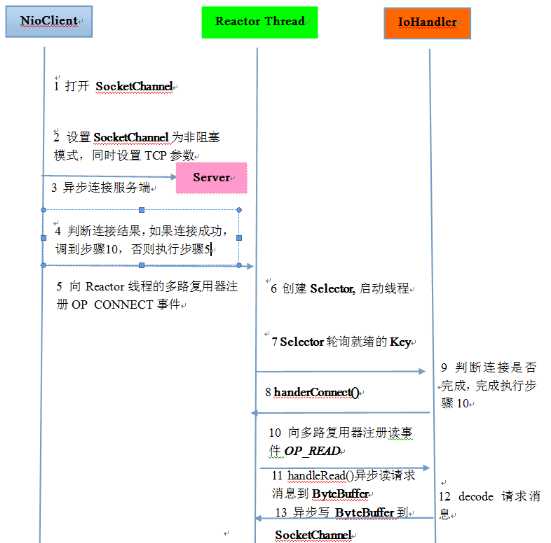

客户端创建的时序图如下：

原文链接如下：http://ifeve.com/netty5-user-guide/
