昨天用AutoCAD实体建模画只老鼠，被周边的许多朋友夸，太高兴了，今天再画头母猪，希望大家也能喜欢
下面是具体的制作步骤：
先画如图线架
把其它线条放到另一个图层，然后关闭，把剩下的线条剪切，然后转换成面域

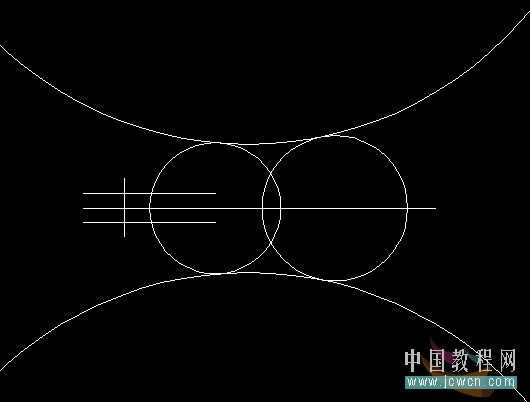

画如图线条和圆

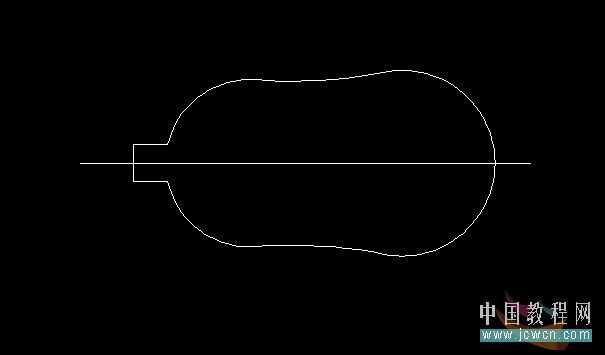

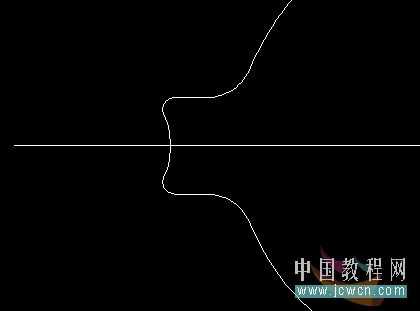

然后剪切，结果如图

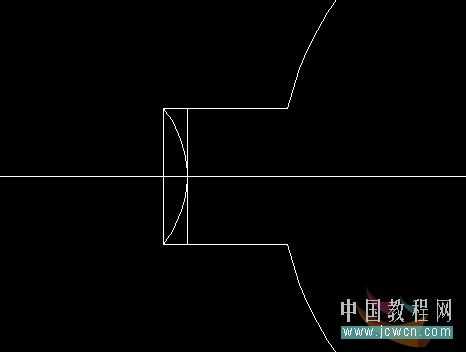

如图在嘴画弧线
接下来倒角

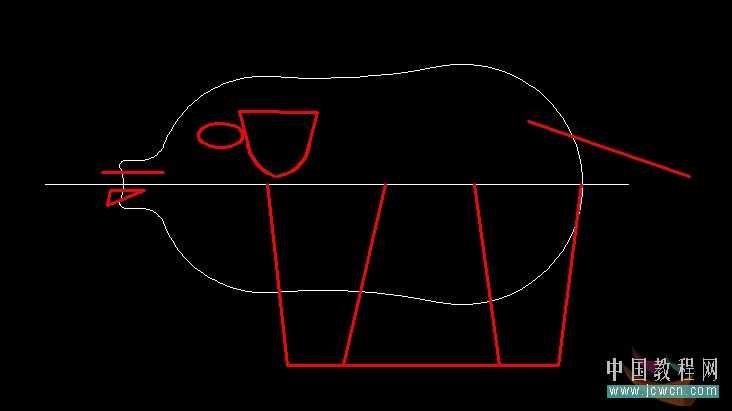

然后如图嘴巴的大小和位置，鼻子的位置，耳朵的大小形状和位置，尾巴的位置，脚的位置及大小，眼睛的大小和位置

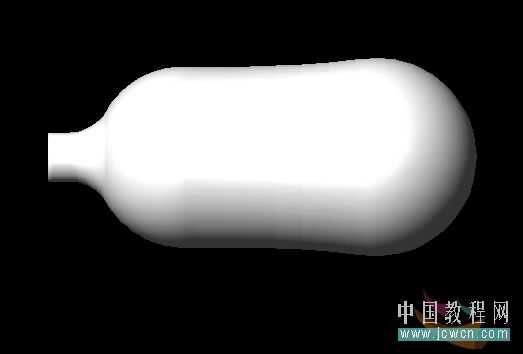

然后把面域旋转成实体，如图

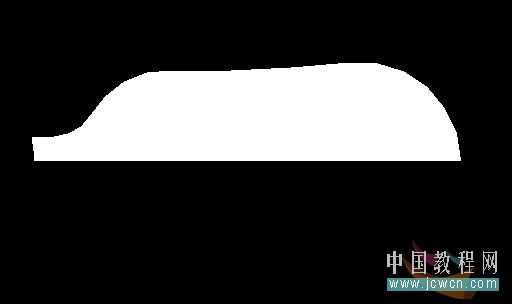

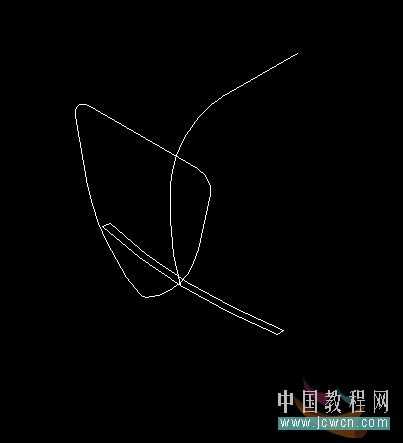

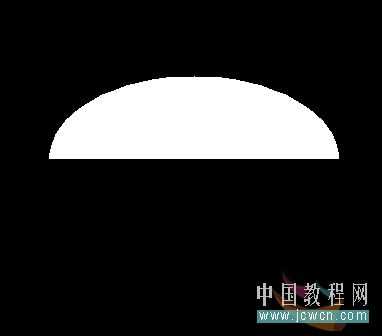

把猪身的图层关闭，把嘴巴拿出来，如图,白色那块就是，然后转换成面域，再画如图那条黄色圆弧，画直线也可以，圆弧往上色也可以，只是出来后猪的表情不同而已

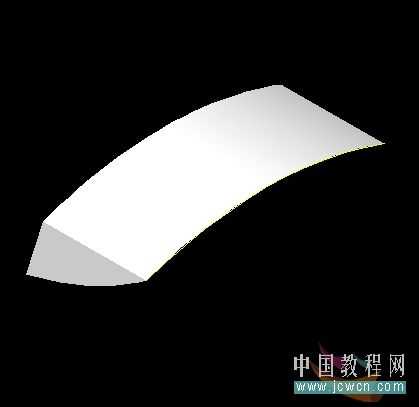

把面域移到黄色圆弧的一端，然后拉伸成为实体

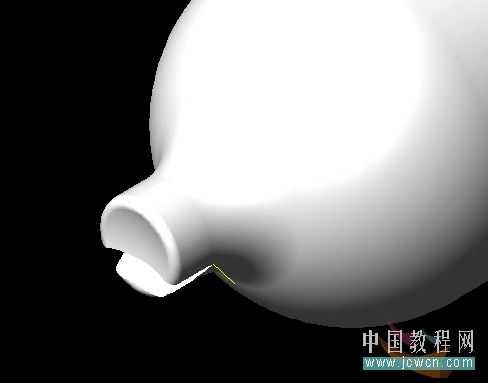

用实体差集，猪身减去猪嘴结果如图

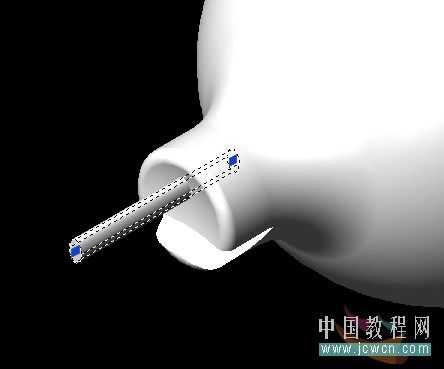

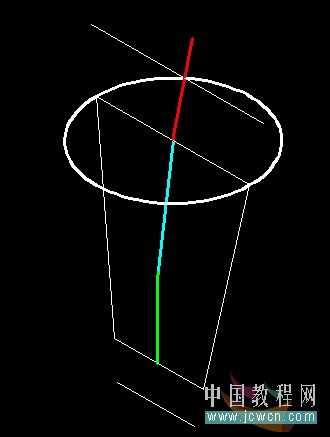

如图在嘴中间画个随圆，然后拉伸实体

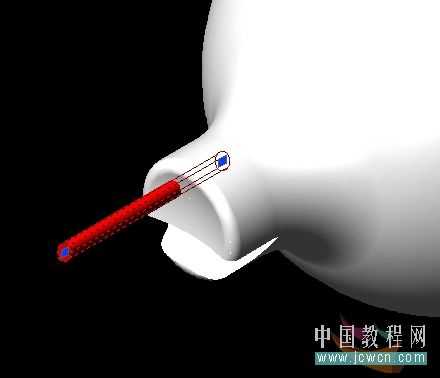

旋转一定度，然后往一侧移动，如图

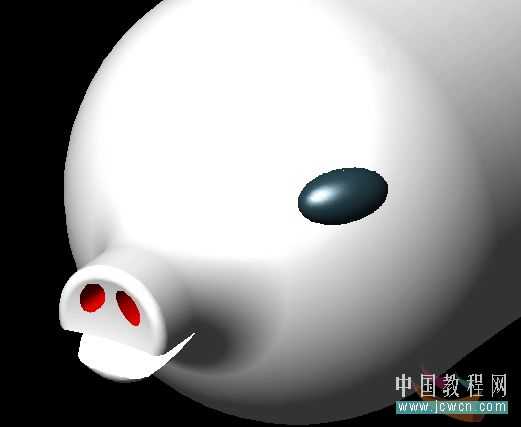

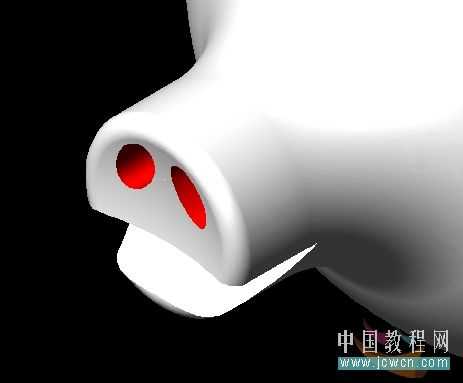

把随圆柱往另一侧镜象一个，然后差集，如图
把其它图层关闭，把眼睛拿出来，放到另一个图层里，然后进行剪切，转换成面域

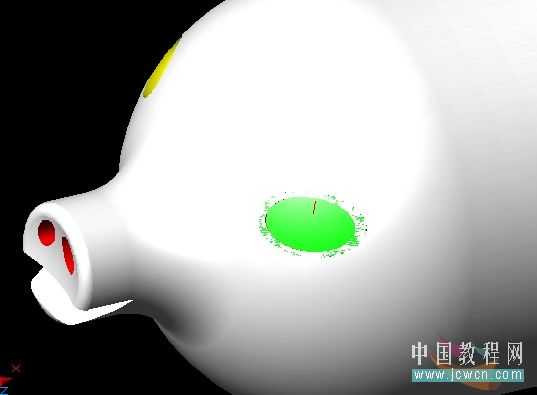

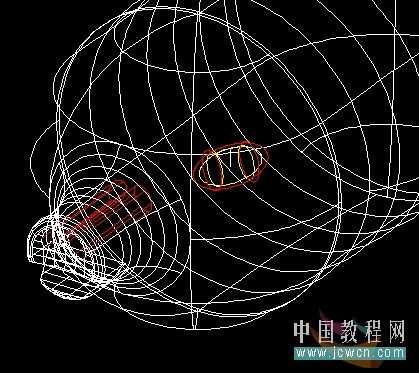

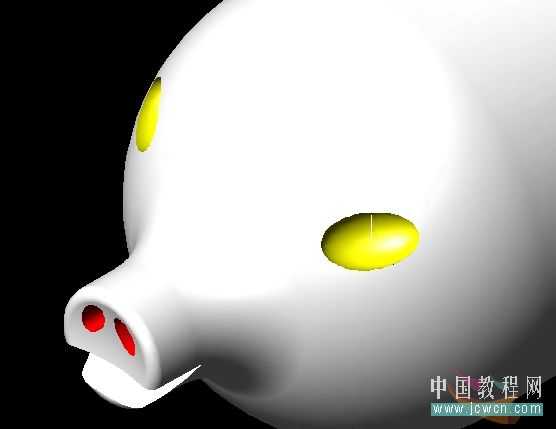

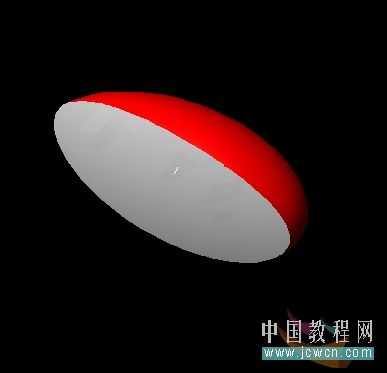

把面域旋转成实体，然后用移动工具把它移到合适的位置，如图

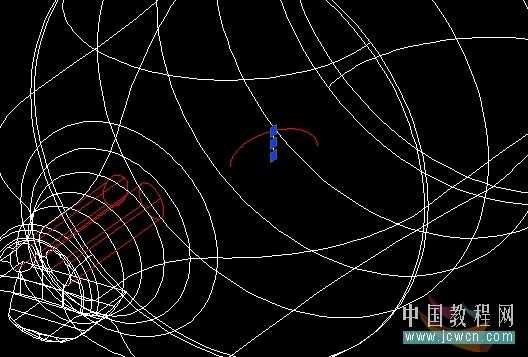

注意：在眼睛中间画条直线，一头的端点或中点在随圆的中心，以便下来方便捕捉

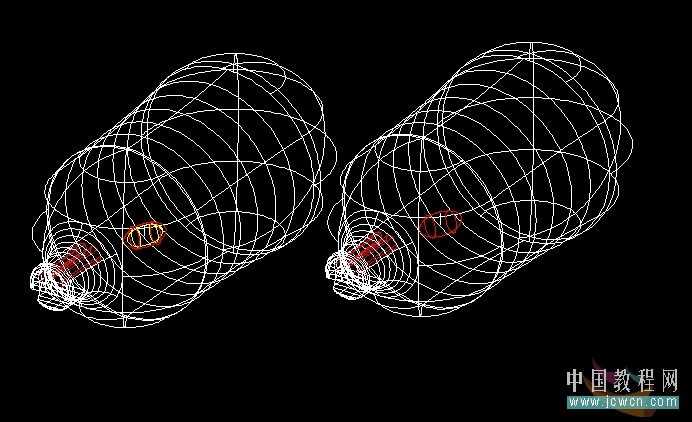

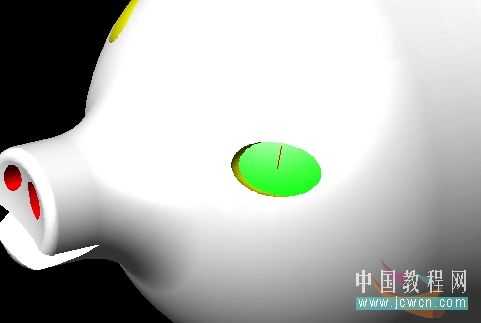

把眼睛在原位置自制一个，然后在原中心放大1.2倍，如图
把猪身各那个放大的眼珠自制一个，然后移出来，注意：原那条中心的直线也自制出来，如图
然后交集
把那个小的眼珠往猪的那一侧镜像一个，然后差集，如图
刚才大眼珠和猪身相交剩那部移到小眼珠，用移动工具，如图
然后把大眼珠向里面移动一点

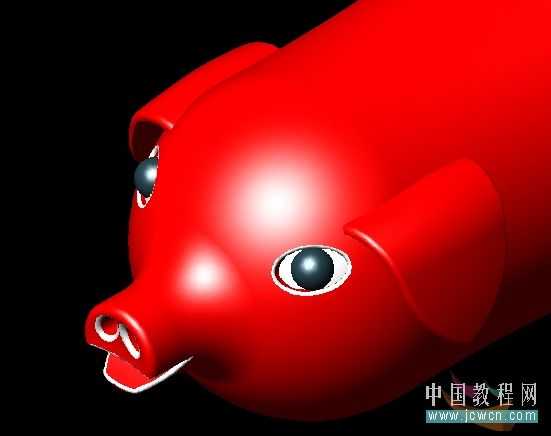

然后在大眼珠中心画个小圆球，然后镜像另一侧，如图

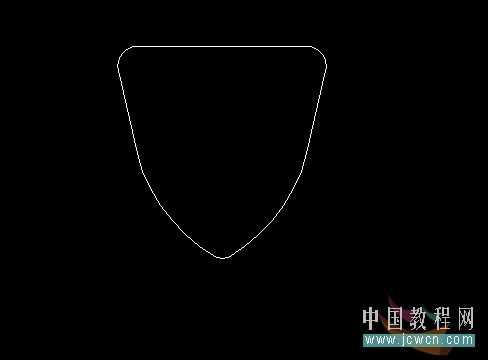

关闭图层，把猪耳复制一个出来，转成面域，如图

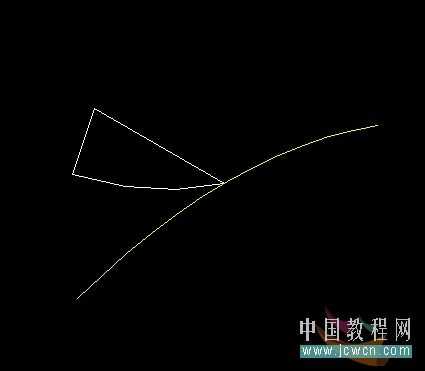

画如图线段，弧线，然后转换成多段线和面域
实体位伸
交集，然后把它装上去，镜像，如图

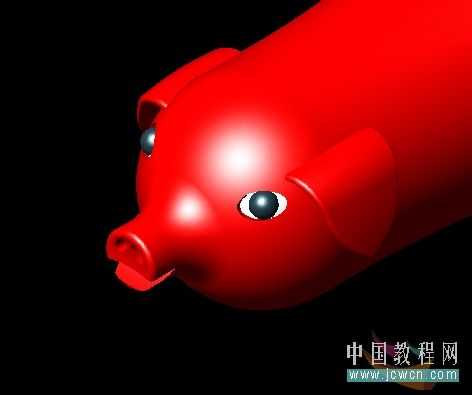

把关部所有梭边进行倒角，结果如图
把脚拿出来编辑，关闭其它图层，如图

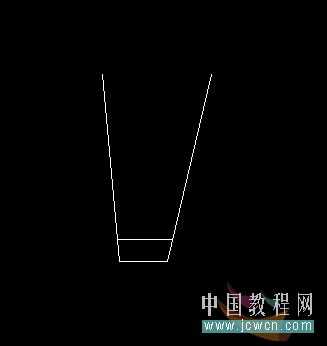

作如图加粗线段和圆

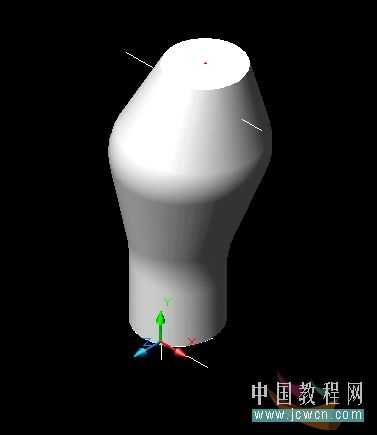

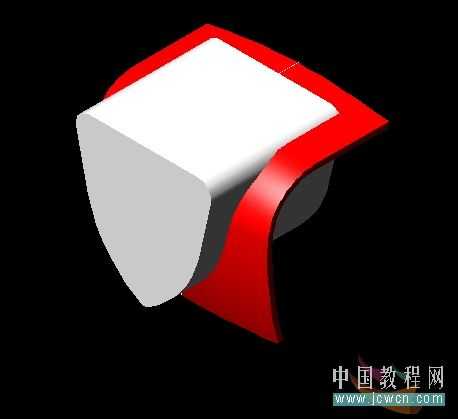

分别进行了，面域拉伸成实体和实体面拉伸，结果如图
然后倒圆角，接下来就要画上猪蹄
在脚底画个圆，然后剪切，然后分别把它们转换成面域，如图

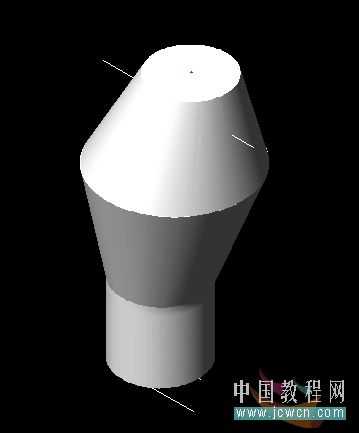

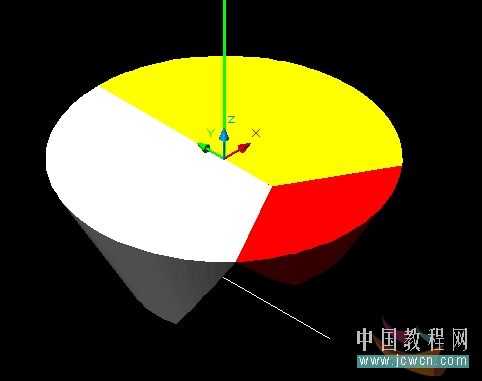

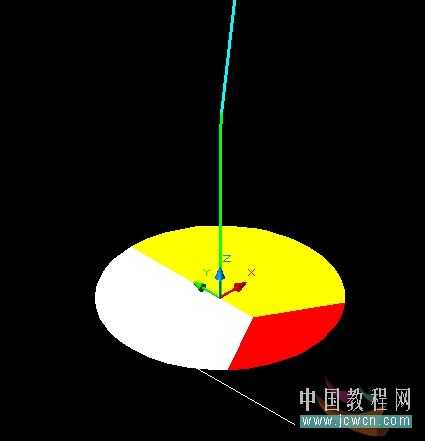

把三个面域进行实体拉伸，位伸高度自定，斜度我是用30度，如图
把它们合集后，再把它们装上去，倒角，如果你们喜欢可以把脚转一定角度，如图

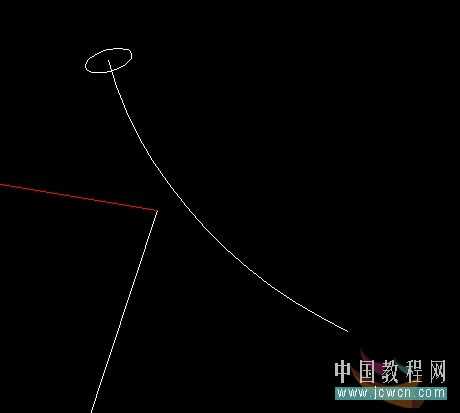

接下画上尾巴，这里我就随便画一条弧线和一个圆，然后拉伸一这角度就可以，你们也可以把弧改为别的形状，比如：画个弹簧形状或把它画成一个标志等

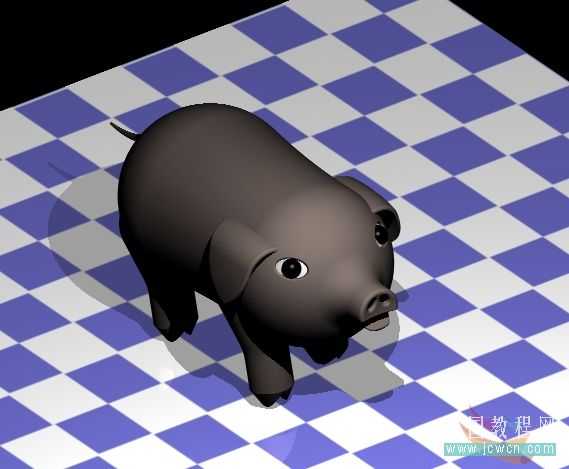

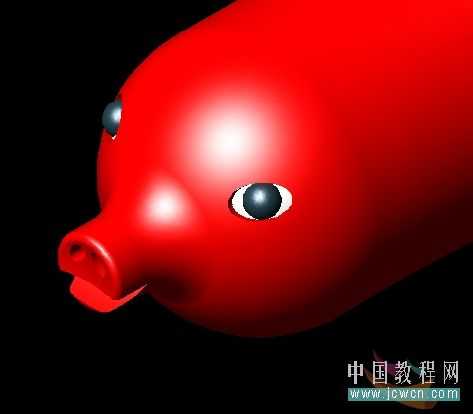

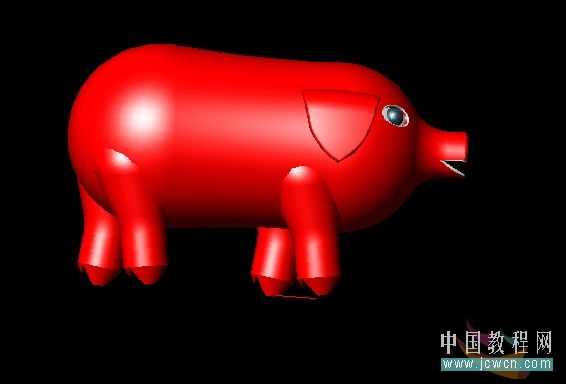

接下来就大功告成了
以上就是如何利用AutoCAD实体建模画一只猪的制作方法，希望大家能喜欢；
