3dmax布尔操作需要注意什么

时间：2016-02-08 19:07:55 阅读：121 评论：0 收藏：0 [点我收藏+]

3dmax布尔操作需要注意什么?大家都知道3dmax布尔运算是对建模工具箱的强有力的补充，但是布尔运算有很多问题需要注意的，毕竟是一个比较复杂的运算命令。下面就一起看下3dmax布尔操作需要注意什么？
1、布尔运算中的运算方式。
1：什么叫并运算。
并运算就是我们所布尔运算的两个物体互相叠加为一个物体，但是相重的两部分何为一部分，并且自动去除相重的面。同时交接的网格线也相连接起来。
2：差运算含义。
“差”大家都知道就是减的意思，就是拿其中一个物体去减另外一个物体，减去的部分就是两物体相重的部分，但是要注意“差”的方向，是谁见谁。
3：交运算。
交运算最好理解，就是有相交部分的两物体进行交运算，留下的部分就是两物体相交的部分。
二：3dmax布尔操作。

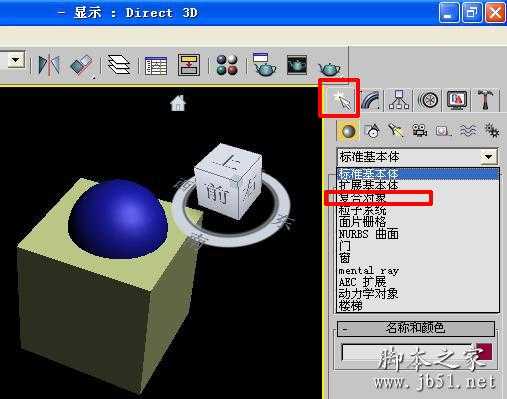

1：首先在场景中建立一个长方体和一个球体，使两个物体有相重的部分，如下图所示。然后点击创建命令面板，在下面选择“复合对象”（布尔运算就在符合对象命令面板下）。
技术分享

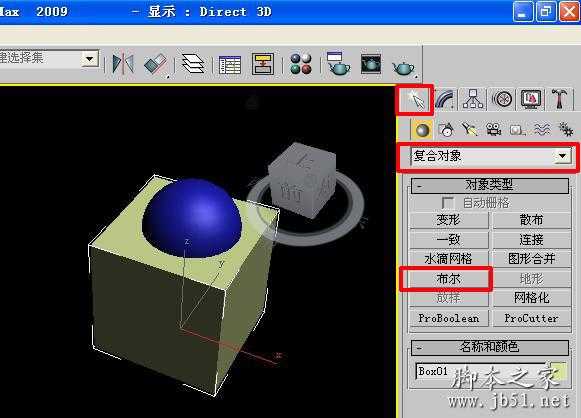

2：这是布尔运算命令是灰色的，代表不能用，然后我们选择其中一个物体然后“布尔”就是黑色的了，代表在激活状态下。就可以使用了。然后点击布尔命令。
技术分享

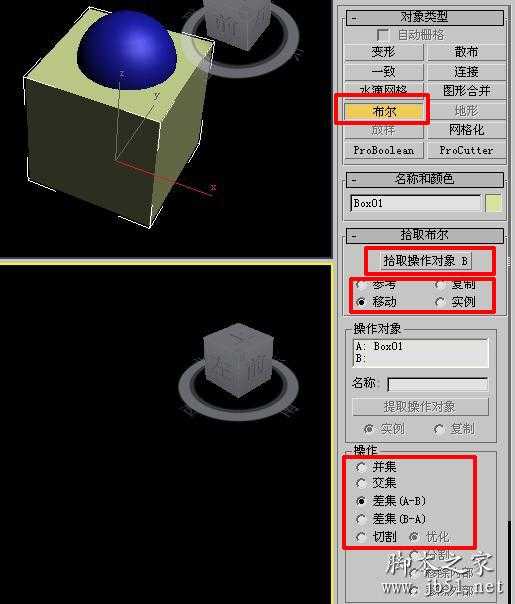

3：在点开的布尔命令中我们选择“移动”，下面选择“差集（A-B）”然后再点击“拾取操作对象B”。
技术分享

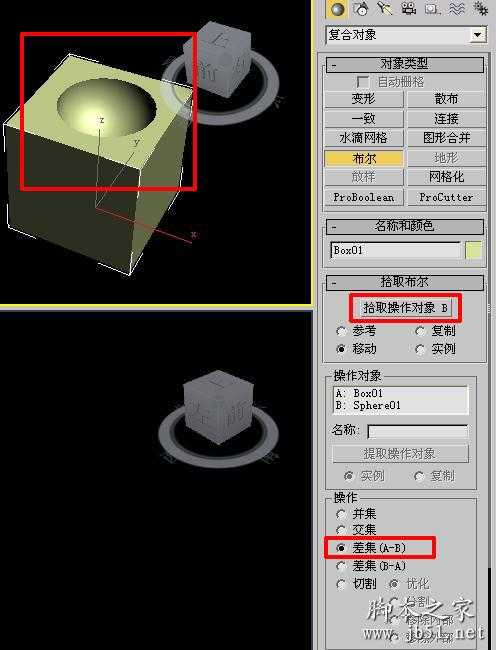

4：点击时空中另外一个物体，然后两物体就进行了布尔运算。结果如下图。
技术分享

三：布尔运算的拾取方式。
布尔运算共有4种拾取方式，下面我们一一来看。
1：拷贝：先复制一个拾取对象，然后用复制对象与B物体进行运算。
2：移动：将被拾取对象直接作为运算B对象，进行布尔运算后，被拾取的原始对象消失。
3：实例：将被拾取对象的一个复制品作为运算B对象，进行布尔运算后，B对象存在，修改B对象或布尔运算对象将影响对方。
4：参考：将被拾取对象的一个复制品作为运算B对象，进行布尔运算后，对B对象的修改操作会直接反映在布尔运算对象上，但对布尔运算对象所做的修改操作不会影响B对象。
以上就是3dmax布尔操作需要注意什么的全部内容了，如果还有3dmax或者其他方面的疑问都可以锁定脚本之家哦。希望对你有所帮助哦。
