Illustrator图形绘制实例：RSS图标按钮

时间：2016-02-07 09:19:23 阅读：271 评论：0 收藏：0 [点我收藏+]

本例介绍用Illustrator绘制大家熟悉的橙色的RSS图标和按钮，大家可以借此练习一些基本的图形绘制技巧，包括圆角矩形的绘制、渐变色的使用、弧形绘制、对齐对象、轮廓化描边、渐变色与不透明蒙版的使用技巧等。
　　先来看一下最终效果。
　　技术分享

　　RSS图标

　　

　　Web 2.0风格按钮
　　下面介绍具体操作步骤。

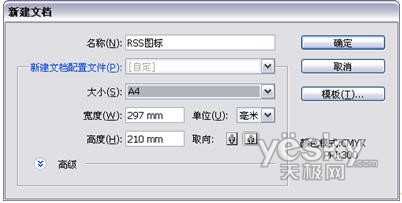

　　1.按Ctrl N打开【新建文档】对话框，并按如图1所示进行设置。设置完毕单击【确定】按钮。
　　技术分享

　　图1
　　2.选择工具箱中的【圆角矩形工具】，按住Shift键的同时在画布上拖曳，绘制一个圆角矩形，如图2所示。注意要将矩形的描边设置为无。
　　技术分享

　　图2

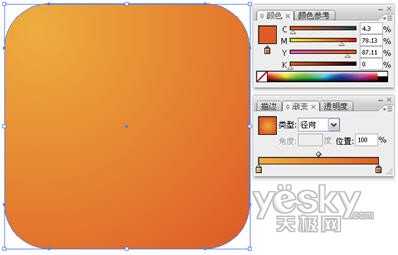

　　3.用浅橙色到深橙色的径向渐变填充圆角矩形，如图3所示。
　　技术分享

　　图3
　　4.选择工具箱中的【弧形工具】（隐藏在【直线工具】组中），按住Shift键的同时绘制一段弧形，如图4所示。
　　技术分享

　　图4
　　5.将弧形的填充色设置为无，描边色设置为白色，并在【描边】面板中适当改变描边的粗细，如图4所示。
　　6.按住Shift键的同时旋转弧形，使其方向变为如图5所示。
　　技术分享

　　图5

　　7.按Ctrl C复制弧形，再按Ctrl F粘贴到原位置。
　　8.按住Shift键的同时拖动弧形右上方的控制点，改变弧形的大小，得到如图6所示的结果。
　　技术分享

　　图6
　　9.在如图7所示位置画一个小的圆形，填充为白色，描边色设置为无。
　　技术分享

　　图7
　　10.选中两段弧形，然后选择【对象|路径|轮廓化描边】菜单命令，将描边转化为路径。这样以后缩放形状时，即会按比例缩放。但如果不轮廓化描边，则在缩放对象时描边粗细不会随之发生变化。
　　11.选中弧形组与圆形，然后单击控制面板中的【对齐】链接，并单击【对齐】面板中的【水平左对齐】按钮和【垂直底对齐】按钮，并适当调整各个对象的位置与大小，得到RSS图标的最终效果，如图8所示。
　　技术分享

　　图8

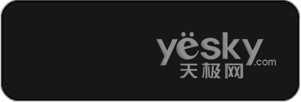

　　12.使用【圆角矩形工具】绘制一个圆角矩形，将矩形的填充色设置为黑色，描边设置为无，如图9所示。
　　技术分享

　　图9

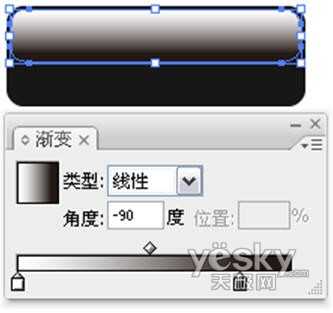

　　13.2 按Ctrl 2将圆角矩形锁定，以方便接下来图形的绘制。使用【圆角矩形工具】绘制一个比第1个矩形小的矩形，其大小和位置如图10所示。绘制完毕使用白色到黑色的渐变色填充该圆角矩形。
　　技术分享

　　图10

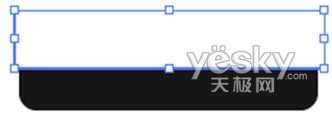

　　14.使用【矩形工具】在第2个圆角矩形上方再绘制一个矩形，大小及位置以恰好盖过第2个圆角矩形为宜，并将填充色设置为白色，如图11所示。
　　技术分享

　　图11

　　15.选中这两个矩形，然后单击图标面板中的【透明度】图标，打开【透明度】面板。

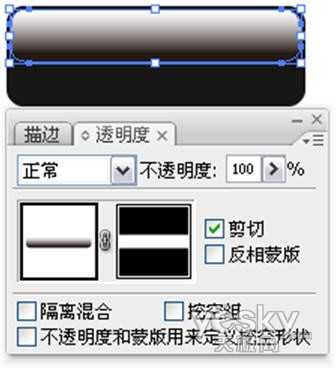

　　16.单击面板右上方的打开面板菜单，然后单击菜单中的【建立不透明蒙版】命令。建立不透明蒙版后的效果如图12所示。如果要显示出不透明蒙版的相关选项，可能要单击面板菜单中的【显示选项】命令。
　　技术分享

　　图12

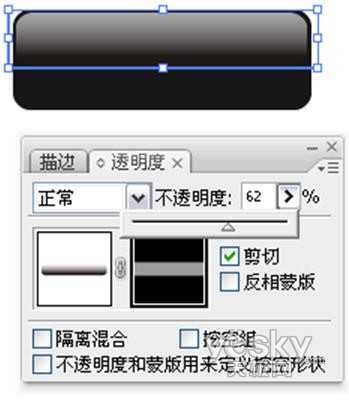

　　17.单击【透明度】面板中的，进入不透明蒙版编辑状态，将其不透明度改为62%，如图13所示。修改完毕单击停止编辑不透明蒙版，回到正常的图形编辑状态。
　　技术分享

　　图13

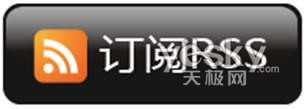

　　18.置入上节中制作的RSS按钮，将其移动到按钮上，并输入按钮文字，适当调整其大小和位置，完成按钮的制作，如图14所示。
　　技术分享

　　图14

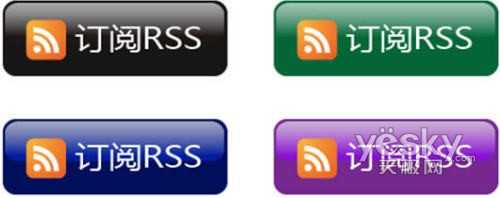

　　19.如果要改变按钮的颜色，可以选择【对外|全部解锁】菜单命令，然后选中最下方的黑色圆角矩形，改变其颜色，再相应的改变不透明蒙版的颜色。在修改不透明蒙版颜色时，不必进入不透明蒙版编辑状态，直接修改第2个圆角矩形的渐变色即可。这样可以得到颜色不同的按钮，如图15所示。
　　技术分享

　　图15

Illustrator图形绘制实例：RSS图标按钮

原文：http://www.jb51.net/Illustrator/2853.html
