3dmax9.0制作物理实验中的磁铁动画:

先看一下最终效果：
技术分享

一、绘制实体

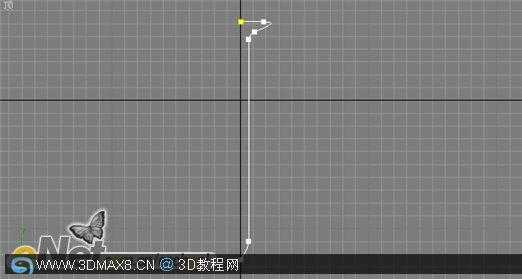

1、单击“创建”命令面板，单击“图形”按钮进入其创建面板，点击“线”按钮，在顶视图中绘制一线条Line01。如图1所示。

技术分享

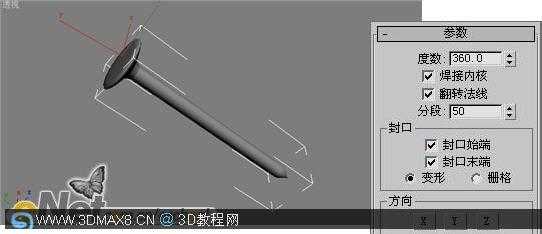

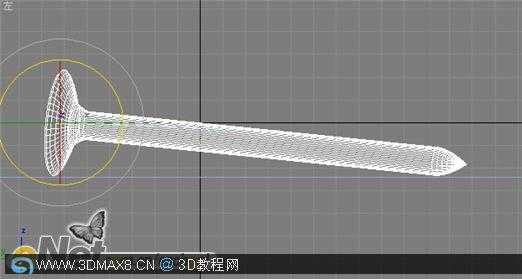

2、单击“修改”命令面板，在“修改器列表”下拉框中选择“车削”项，产生旋转实体，打开“参数”卷展栏，调整方向，修改后效果如图2所示。

技术分享

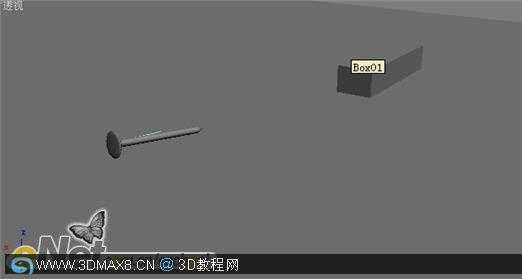

3、单击“几何体”按钮进入其创建命令面板，点击“长方体”按钮，在视图中绘制一长方体Box01。同样地，在“几何体”面板中点击“平面”按钮，在视图中绘制一平面Plane01，作为地面背景，如图3所示。

技术分享

小提示：为了体现出铁钉尖部将来随着磁铁作移动，而尾部仍然位于平面上，我们需要调整它的轴心位置。

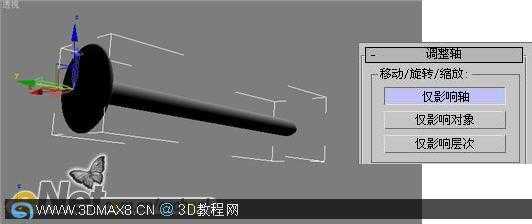

4、选中“Line01”，单击“层次”按钮进入其命令面板，单击“轴”按钮，打开“调整轴”卷展栏，单击“仅影响轴”按钮，将线条的轴心移动到相应的位置，如图4所示。

技术分享

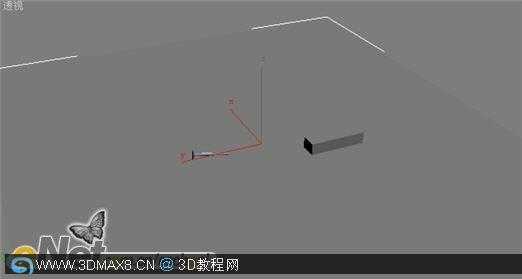

5、用工具栏上的“选择并旋转”按钮，调整视图中的铁钉放置的位置与方向，如图5所示。

技术分享

6、选中Line01，单击“动画”菜单中的“约束－注视约束”命令，然后在视图中选择长方体Box01，如图6所示。

技术分享

小提示：此时指定约束后，铁钉将以法线方式与长方体对齐，这时的相对位置就会发生变化，而我们需要让它保持原来的样子。

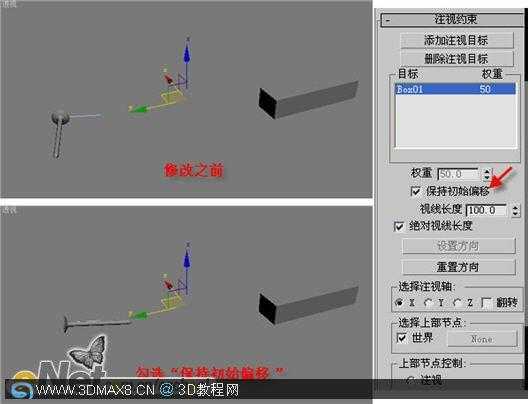

7、选择Line01，单击“运动”按钮进入其命令面板，打开“注视约束”卷展栏，选择“保持初始偏移”复选项。如图7所示。

技术分享

二、材质配置

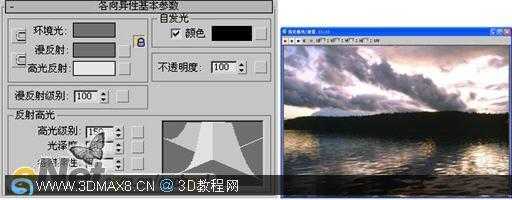

1、打开“材质编辑器”窗口，选中第一个样球，在“明暗器基本参数”卷展栏中选择下拉框中的“各向异性”项，并设置其参数，为“反射”贴图指定一有金属光泽的图片，如图8所示。

技术分享

2、将第一个材质球赋予Line01。

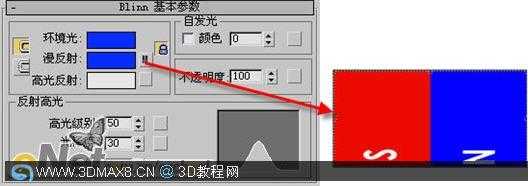

3、选中第二个样球，打开“Blinn基本参数”卷展栏，指定环境光、反射高光。为“漫反射”添加一磁铁外表图片，如图9所示。

技术分享

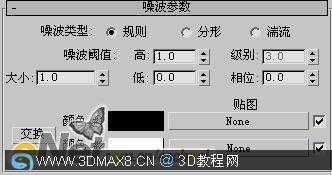

4、再为“凹凸”贴图指定一噪波贴图，并调整其参数，如图10所示。

技术分享

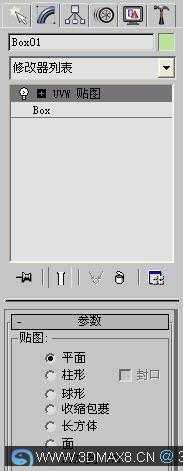

5、点击长方体，进入其“修改”命令面板，选择“修改器列表”下拉框中的“UVW贴图”项，调整其参数，如图11所示。

技术分享

6、将第二个样球材质赋予Box01。同样的，为地面背景赋予一个木材材质。

7、单击动画控制区中的“自动关键点”按钮，移动视图中的长方体，为它设计不同的几个位置，从而产生动画效果。

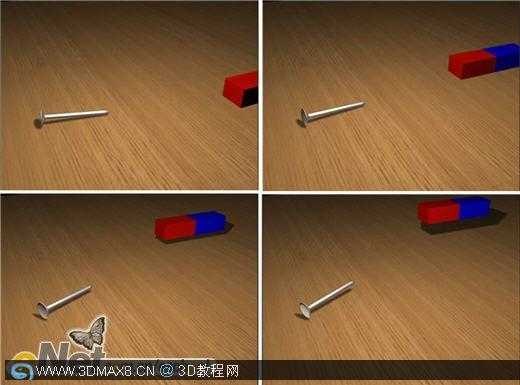

8、最后，点击“播放”按钮可以查看连续动画效果，截图如图12所示。

技术分享

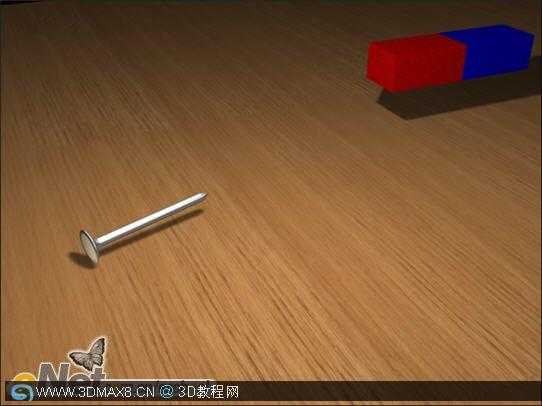

9、点击“快速渲染”按钮，可以看到最后的动画帧渲染效果，如下图所示。

技术分享

原文：http://www.jb51.net/3DMAX/2557.html
