3ds MAX 打造浪漫爱琴海风光人物场景教程

时间：2016-02-06 20:05:17 阅读：487 评论：0 收藏：0 [点我收藏+]

制作思路：
　　这张作品是去年送给我心爱的女孩，我的初中同学与十多年好朋友Sarah的生日礼物。

　　她是一个非常活泼可爱，而且心思非常细腻的女孩，在作品中，她手里挂着的蓝色项链，是十年前她送给我的生日礼物，也是我收到的第一份女孩子送的生日礼物。那是一个铝制蓝色的中空项链，里面塞着一张纸条，至于纸条上的内容，我们都已经不记得了，而由于年代久远，纸条变得不易取出，因此就由得它继续沉淀在我们的记忆深处吧。

　　所以这次我也决定送她一份特别的礼物；由于我的专业是在虚拟的空间里,制作虚拟的事物，因此很多在现实里做不到的事情,我可以用专业技术来完成。

　　因此，之前我就问她，最想去，却又去不成的地方是哪里?

　　她很快就回答我，说是爱琴海。

　　这也就是这张作品的来历。

　　我使用的是Vray渲染器，模型部分是max的Polygon以及Zbrush来完成的，毛发使用的是shave and haircut，背景大部分是用Photoshop做的mattepainting，还有Mentalray的AO，合成使用了Aftereffect以及Photoshop。

　　先看看效果图和线框图：
技术分享

效果图

线框图
　　在实际动手制作之前，我参考了大量的爱琴海图册，游记，甚至当地的神话故事，以确保自己对那里有足够的了解，使作品不出现技术性以外的错误。
技术分享

爱琴海的建筑多以蓝色与白色为主，很多人都说，在爱琴海，除了这两种颜色，其它颜色都是多余的，因此我决定把这张作品取名为Blue & White。

制作思路：
　　这张作品是去年送给我心爱的女孩，我的初中同学与十多年好朋友Sarah的生日礼物。

　　她是一个非常活泼可爱，而且心思非常细腻的女孩，在作品中，她手里挂着的蓝色项链，是十年前她送给我的生日礼物，也是我收到的第一份女孩子送的生日礼物。那是一个铝制蓝色的中空项链，里面塞着一张纸条，至于纸条上的内容，我们都已经不记得了，而由于年代久远，纸条变得不易取出，因此就由得它继续沉淀在我们的记忆深处吧。

　　所以这次我也决定送她一份特别的礼物；由于我的专业是在虚拟的空间里,制作虚拟的事物，因此很多在现实里做不到的事情,我可以用专业技术来完成。

　　因此，之前我就问她，最想去，却又去不成的地方是哪里?

　　她很快就回答我，说是爱琴海。

　　这也就是这张作品的来历。

　　我使用的是Vray渲染器，模型部分是max的Polygon以及Zbrush来完成的，毛发使用的是shave and haircut，背景大部分是用Photoshop做的mattepainting，还有Mentalray的AO，合成使用了Aftereffect以及Photoshop。

　　先看看效果图和线框图：
技术分享

效果图

爱琴海的建筑多以蓝色与白色为主，很多人都说，在爱琴海，除了这两种颜色，其它颜色都是多余的，因此我决定把这张作品取名为Blue & White。

　　我希望Sarah在作品里面穿着，使她看起来不只像是一个游客，因此我选择了一件带希腊风情的丝质衣服为外衣，里面再穿一件紧身内衣。而为了突出她活泼的性格，且由于是坐在窗台上的原因，我并没有把已经做好了的鞋子，加入作品中。
技术分享

参考素材2

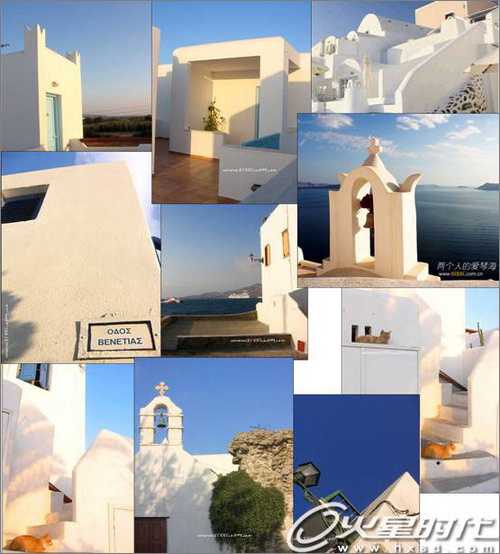

　　由于我希望作品可以带给她温馨的感觉，所以决定以暖色调为主，因此我选择了午后接近傍晚的柔柔的金黄色阳光，伴着偏紫蓝色的阴影。
技术分享

参考素材3
　　我希望它看起来是一张有故事有内容的作品，而不只是一张简单的写真，因此我不愿意Sarah只是呆呆的摆个Pose看着镜头。所以我觉得她应该是在做某件事情，而我抓拍下了这一瞬间。

　　那以她的性格，结合了当时的环境，她应该会做什么呢？在这一点上我做了许多的尝试，也推翻了许多次。后来我忽然想起爱琴海有许多小猫，因此我决定加入这一元素，用蓝色的项链把她跟小猫联系起来，让Sarah跟小猫玩耍。

　　我选择了让她盘腿坐着，身体前倾，稍稍歪着头看着小猫，一只手撑在腿上，另一只手拿着项链。我觉得这样的姿势可以让她看起来更活泼淘气。

　　最后我在画面的左方加入了飘起的窗帘和植物，以丰富内容，并使得画面内有实有虚。
　　模型

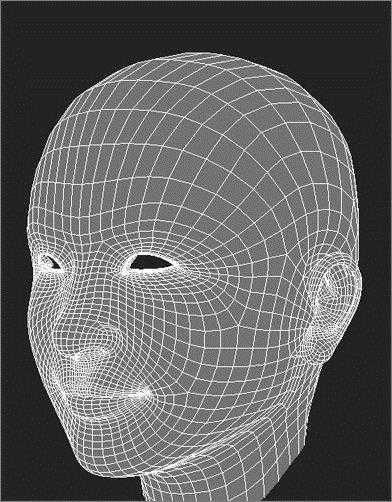

　　前期工作确定之后，我开始着手制作Sarah，先是从她的头部开始，为了便于以后好调整她的表情，我决定按照脸部肌肉的走向来布线。
技术分享

人物建模图1

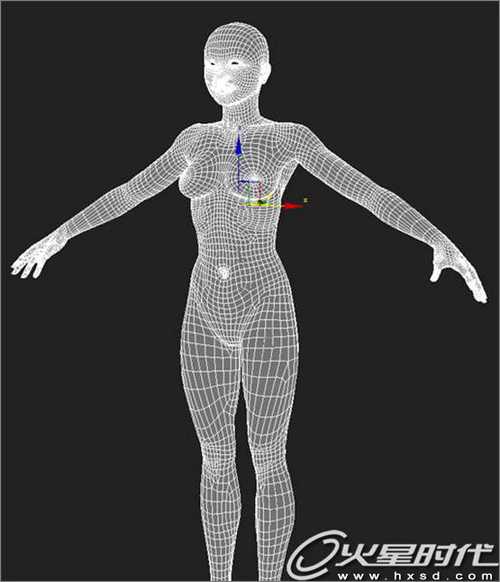

然后是她的身体。
技术分享

人物建模图2

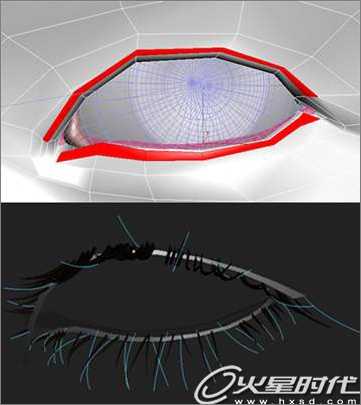

我选中了眼睛附近的一圈面，Detach了出来，并以它为发射体，用Hairfx做出了上下睫毛。
技术分享

人物建模图3

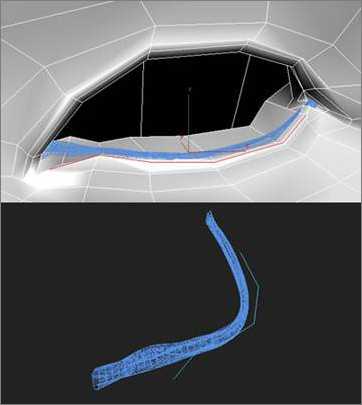

　　然后选中了下眼皮上的一圈线，用Create Shape From Seletion创建出了一根线，并把它转换成 Polygon，给与了水的材质，用以模拟眼睛边缘。
技术分享

人物建模图4
　　最后加上了眼珠，这样身体部分已经完成了，接着我开始对她进行Skin工作。

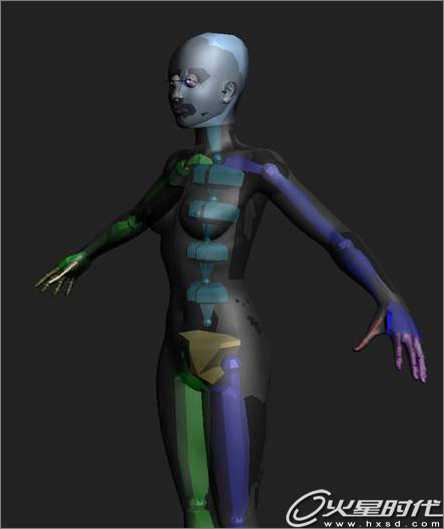

　　我使用的是CS骨骼，以及Skin 修改器。由于我并不打算把这个模型用于动画，因此我不需要十分精确的绑定，这样为我节省了大量的时间。在我创建了CS骨骼，并与模型对位完毕之后，我只大致调整了每根骨骼的Envelope，以确保它们不会影响到其它多余的范围，然后就开始下一步工作了。
技术分享

人物建模图5

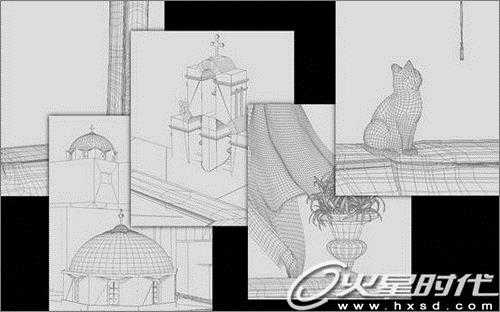

接下来我开始制作场景部分的模型，多数是使用Polygon及布尔运算。
技术分享

建筑等建模图6

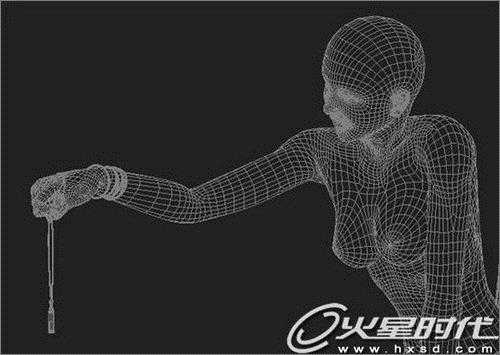

然后我把Sarah摆成我想要的姿势，并塌陷掉Skin修改器，接着再把形体不正确的地方修正。
技术分享

人物建模图7

　　接下来就是衣物部分的模型制作了。

　　我觉得用Polygon来表现布制品，会有许多的束缚，而且也相当费时；如果用布料来计算的话，又会用许多时间在测试及调整上，因此我选择了用Zbrush来制作衣服。

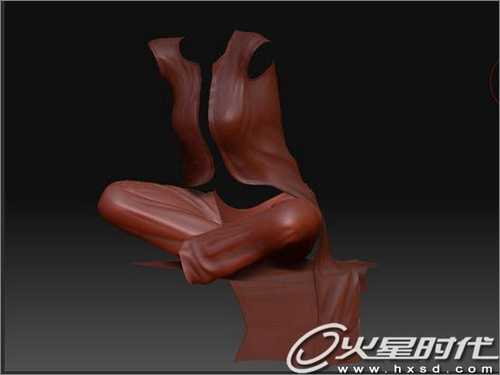

　　我在max里面制作出上衣的雏形，并把Sarah的腿部分离出来，用以制作裤子，然后导入Zbrush中用画笔刷出皱折。
技术分享

人物建模图8
　　这样，整个模型部分的工作就已经完成了。

　　材质

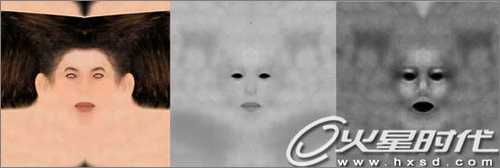

　　人物方面，我使用了Diffuse,Specular,Bump 3张贴图。
技术分享

人物建模图9

人物建模图10

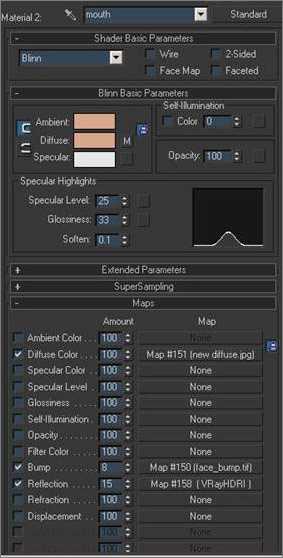

然后用一张mask，划分出嘴唇部分，并给与另外一个带反射的材质，最后把他们用Blend材质球整合到一起。
技术分享

人物建模图11

人物建模图12

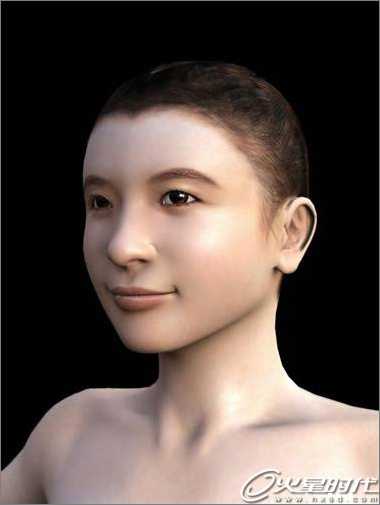

测试图
技术分享

人物建模图13
由于Sarah在场景中，脸部是背光的，因此我并没有使用SSS材质。然后我使用shave and haircut制作出了她的头发。
技术分享

人物建模图14

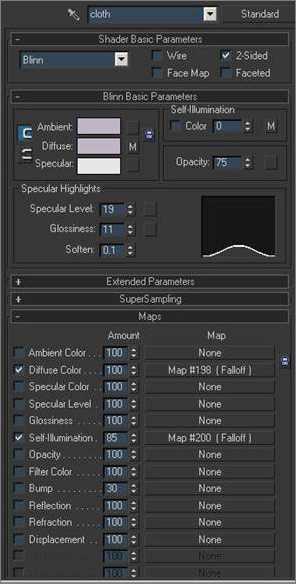

至于衣物的材质部分，当我完成了它们的Diffuse贴图之后，我使用了Falloff以及自发光来模拟衣物的质感，并把透明度降低至我满意的程度。
技术分享

人物建模图15
　　灯光

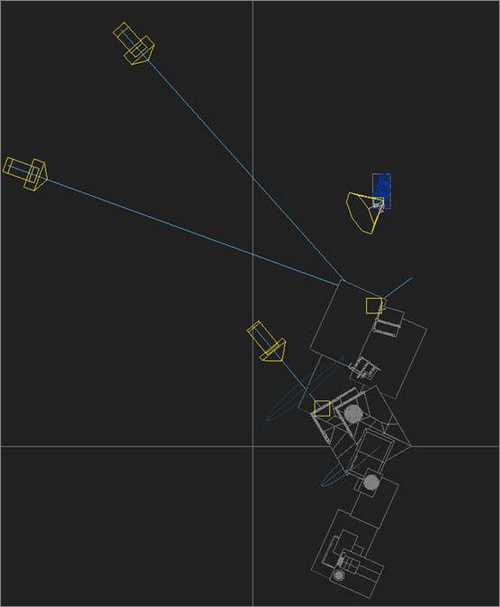

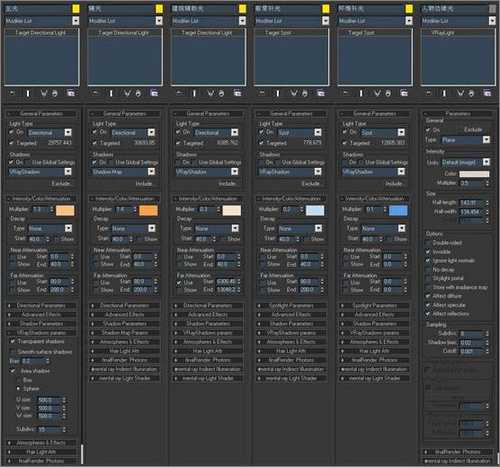

　　场景中我使用了6盏灯，具体分布以及参数如下。
技术分享

灯光设置图16

灯光设置图17

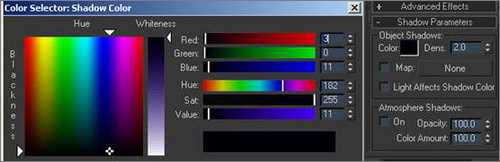

主光我使用的是Vrayshadow，并打开了Area Shadow选项，然后我把阴影的颜色调整得稍微偏紫了一些，并把Dens.值改为2。
技术分享

灯光设置图18

　　渲染

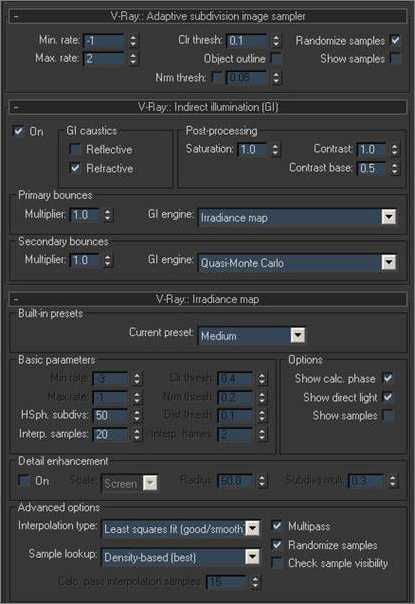

　　我使用的是Vray渲染器，渲染设置参数如下。
技术分享

渲染设置图19

渲染设置图20

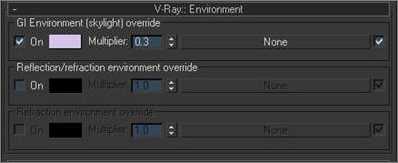

　　我使用了偏紫的颜色作为Skylight的颜色，并打开了GI。

　　我并没有使用很高的精度来计算GI，因为我知道，我所需要的所有细节都可以用Mentalray的AO来得到。Vray所需要做的，只是计算出正确的光影。
技术分享

渲染效果图21

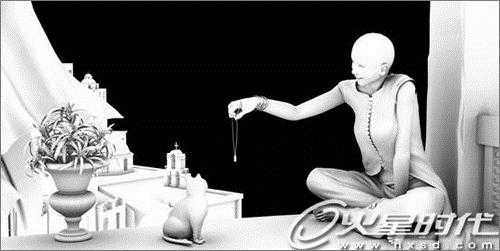

　　接下来我开始制作AO（Ambient Occlusion）。

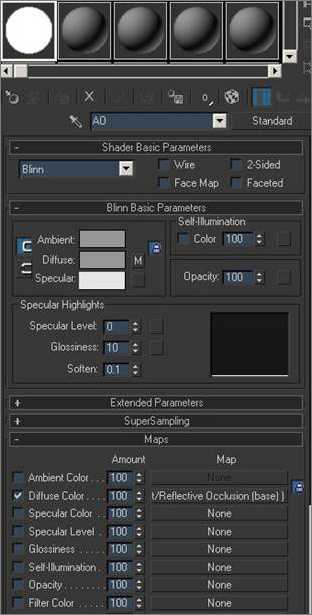

　　我切换到了Mentalray渲染器，把其中一个材质球的自发光开到100，然后在diffuse通道里添加Ambient/Reflective Occlusion(base)，并把数值调整如下。
技术分享

渲染设置图22

渲染设置图23

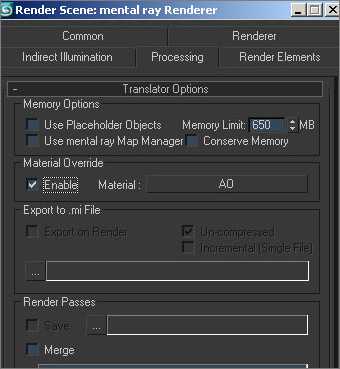

然后打开Render Scene面板，在Processing页里勾选Material Override（材质代理）的Enable，并把刚才的材质球关联复制到旁边的Material栏里。如此一来，渲染器便会把场景里所有的物体，都用刚才指定的材质渲染。
技术分享

渲染设置图24

渲染设置图25
　　然后我使用max的fog，来制作Z通道，这是个老方法，但我十分喜欢。

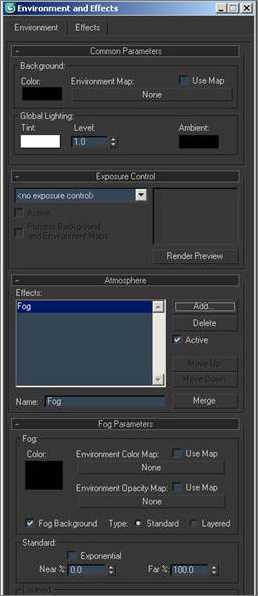

　　首先我在Environment And Effects面板里，添加了一个fog，然后把它的颜色改变成黑色。
技术分享

渲染设置图26

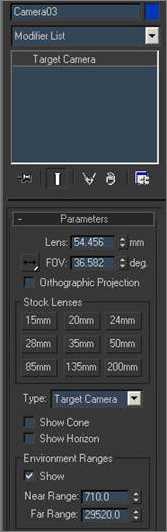

然后选中摄影机，勾选Environment Ranges下面的Show选项，并把Near Range跟Far Range值调整到可以概括到整个场景。
技术分享

渲染设置图27

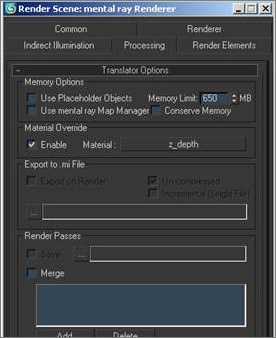

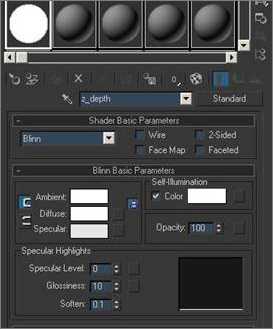

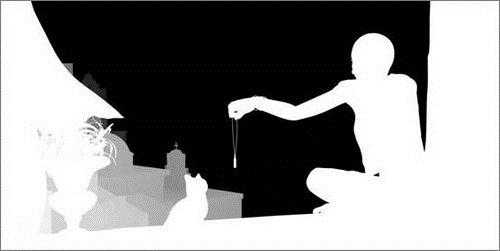

然后选择一个材质球，并打开它的自发光，改变其自发光颜色至白色，之后的步骤跟刚才渲染AO一样，关联复制到材质代理那一栏里。
技术分享

渲染设置图28

渲染设置图29

渲染设置图30

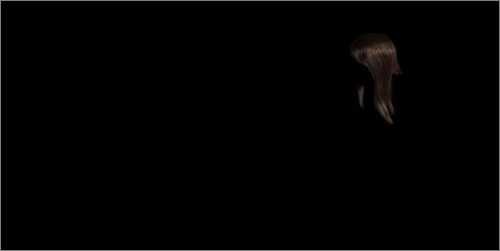

最后用shave and haircut把头发改变至合适的形态，并单独渲染出来。
技术分享

渲染设置图31
在这之后，我需要的所有在三维软件中得到的元素都已经完成了。
　　后期

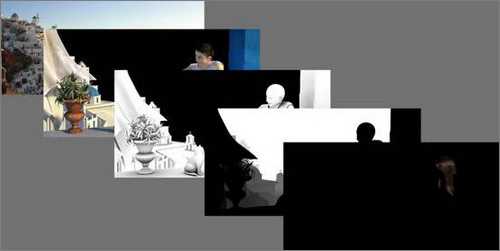

　　我习惯把所有的元素，都导入After effect里，然后存成PSD格式，这样一来就完全不会有黑边，而且连发丝都会非常干净。

　　然后我用素材合成出作为远景的图片。
技术分享

素材图4
最后我用Photoshop来完成合成以及调色部分的工作。
技术分享

调色与合成图32
　　小结：整个制作过程从构思开始到完成，约两个月，期间推翻了许多次，所以耗费了不少时间，用于前期部分的时间以及精力最多。还好，在Sarah生日的前一天完成，隔天打印出来，并用相框装裱之后送了给她。希望各位看完之后会有所收获。

　　作者简介：

　　05年毕业于深圳职业技术学院动画系多媒体技术专业，曾参与大量动画片，影视特效以及国外次世代游戏的制作，现任上海世合幻像视觉工场制作组组长。
