从事制造业的工作人员都知道，cad是行家必备基础绘图软件，但是有很多初学者往往不太会用cad绘制不规则立体图，下面让我以来为大家讲解一下其中最常用的一种：布尔运算差集

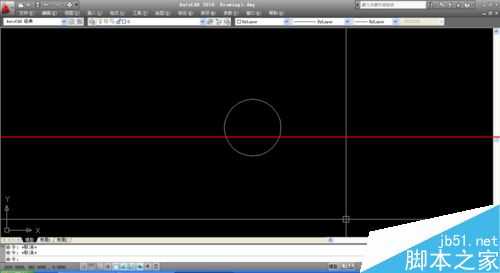

1、打开cad软件，此处以绘制最简单的杯子为例，刚打开cad的时候，一般都是在俯视图中，如果不确定是否在俯视图中，此处可按快捷键-V，空格，再按T键，现在就会是俯视图了

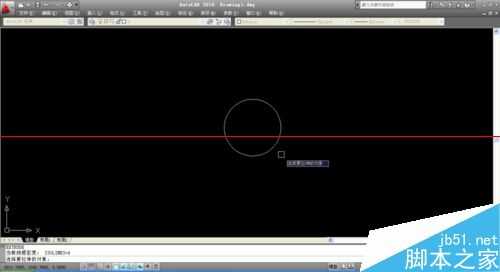

2、按C键，输入杯子外圆半径（假设R=35mm），按空格键，再输入ext，空格，会显示“选择要拉伸的对象”，点击刚刚绘制的圆，然后空格，再输入杯子的高度100（单位默认mm）

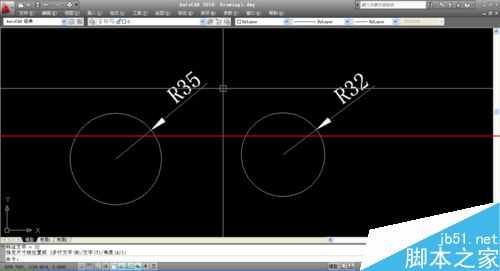

3、再在刚才绘制的图形旁边绘制一个半径小一点的圆（假设R=32mm），如上面所说步骤绘制一个高度为95mm的圆柱

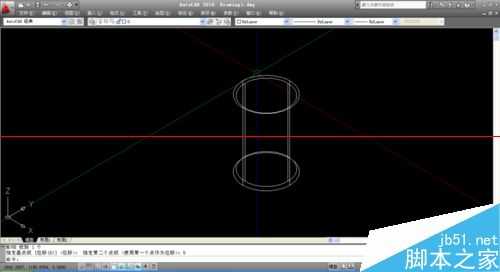

4、将视图切换至东南等轴测视图（按-V，空格，再按se，空格就行），按M键，选中要移动的那个圆柱（此处选中R=32，高度为95mm的圆柱），使两圆柱的底部圆心重合，
5、选中R=32的圆柱，按上面的步骤将其沿Z轴正方向移动5mm（100-95=5）
6、输入su，空格，选中R=35的圆柱，空格，再选中R=32的圆柱，空格，ok了，简单的杯子模型就画好了

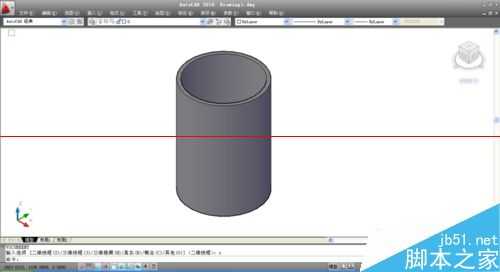

7、此处为了检验所画图形是否成功，可输入vs，空格，c,空格，此时你的cad模型窗口进入了概念图，可查看你刚才所画的图形在立体空间中的外观，检验完全是所想要的之后，按Ctrl+S组合键保存
注意：在把物体沿Z轴移动的时候，最好打开正交模式（快捷键F8），因为这样更方便找到Z轴方向，在窗口左下角可查看是否打开
