3dmax9.0教程：模拟冰雹特效

时间：2016-02-05 09:27:55 阅读：145 评论：0 收藏：0 [点我收藏+]

记得小时候时常下冰雹，院子里的盆砸的砰砰作响，人不敢跑出去怕头顶砸个包。今天，我们就通过3dmax9.0来打造一个冰雹效果吧……

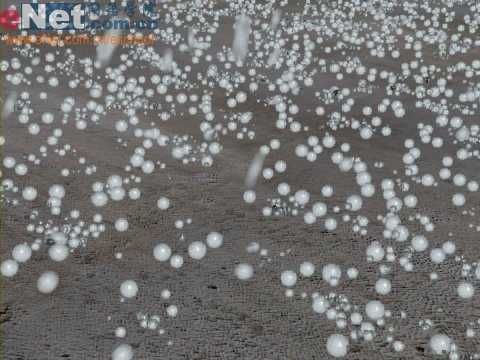

先看一下最终效果：

技术分享

一、绘制场景

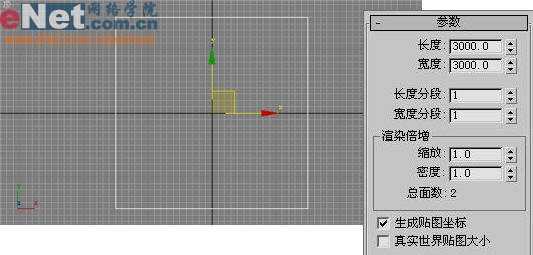

1、启动3dmax9.0，点击“创建”命令面板中的“几何体”按钮，进入其创建面板，点击“平面”按钮，在顶部视图中绘制一平面，定义为地面，结合着左视图将其调整到x为0、y为0、z为－10的位置，如图1所示。

技术分享

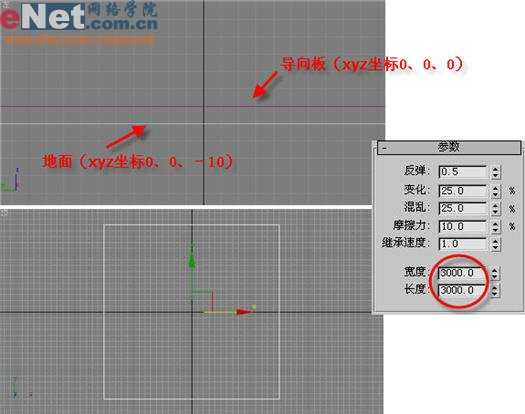

2、点击“创建”命令面板中的“空间扭曲”按钮，选择下拉列表中的“导向器”项，进入其对象类型面板，单击“导向板”按钮，在顶部视图中拖拽出一个导向板Deflector01，作为冰雹下落后碰撞到的地面，调整其参数，并将其放置于x为0、y为0、z为0的位置，如图2所示。

技术分享

小提示：这里将二者放置与不同的位置是有门道的，因为冰雹与导向板碰撞后产生分裂，如果没有最小的空间，产生的的冰雹实体会一半留在地面上面，一半留在地面下面，即二者不能一个位置上重合起来。

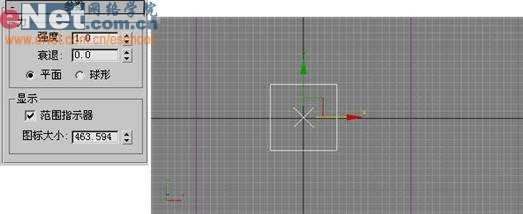

3、点击“创建”命令面板中的“空间扭曲”按钮，在下拉列表中选择“力”项，单击对象类型中的“重力”按钮，在顶视图中绘制一重力Gravity01，如图3所示。

技术分享

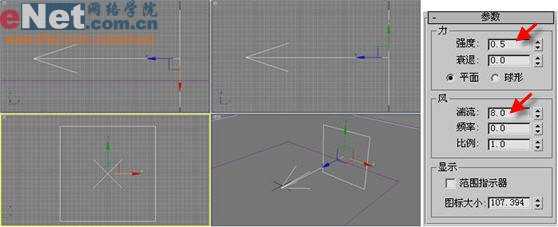

4、继续在“力”项对象类型中单击“风”按钮，在左视图中绘制一风Wind01，并调整其参数，如图4所示。

技术分享

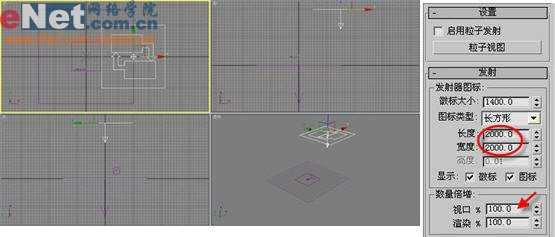

5、点击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“粒子系统”项，点击“PF Source”按钮，在顶视图中绘制一粒子流PF Source 01，如图5所示。

技术分享

小提示：将PF Source 01放置在x为1500、y为0、z为2000的位置，在顶视图中偏右些。

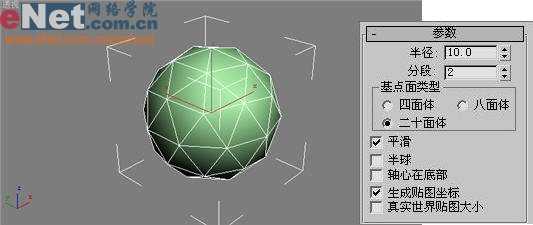

6、点击“创建”命令面板中的“几何体”按钮，在下拉列表中选择“标准基本体”项，进入创建面板，单击“几何球体”按钮，在视图中绘制一球体GeoSphere01，作为冰雹的模型，名称为冰雹，如图6所示。

技术分享

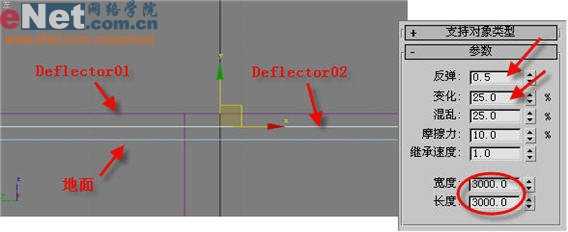

7、点击“创建”命令面板中的“空间扭曲”按钮，选择下拉列表中的“导向器”项，进入其对象类型面板，单击“导向板”按钮，在顶部视图中拖拽出一个导向板Deflector02，作为另一个导向板，用于冰雹第二次与地面的碰撞，如图7所示。

技术分享

小提示：这个导向板是作为冰雹第一次碰撞后紧接着第二次的碰撞而设置的，因此从高度上要低于Deflector01的位置，即x为0、y为0、z为－5。

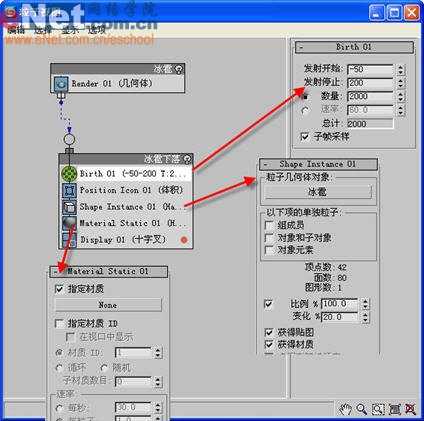

8、继续在粒子流修改属性面板上操作，在“设置”栏下勾选“启用粒子发射”项，点击“粒子视图”按钮，打开“粒子视图”窗口，修改“event 01”为“冰雹下落”，删除掉“speed”、“shape”、“rotation”等项，添加“shape instance”、“mterial static”两项，如图8所示。

技术分享

小提示：在粒子几何体对象栏中指定给前面绘制的“几何球体（冰雹）”，在指定材质栏中开始为“none”，以后材质配置好后再为其指定。

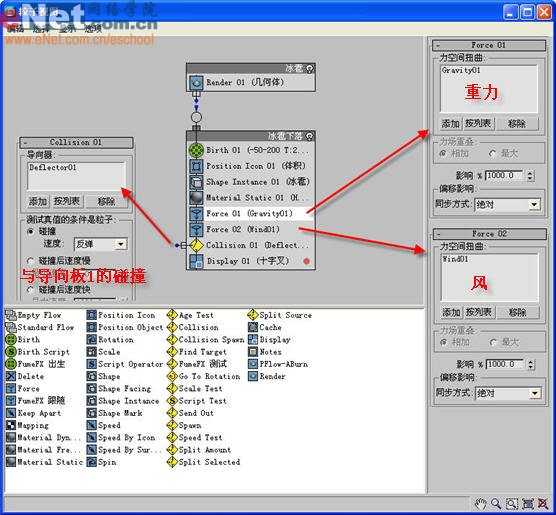

9、继续在“粒子视图”窗口中操作，从仓库中拖拽出两个“force”，分别为重力、风；从仓库中拖拽出一个“collision”，为其设定参数，如图9所示。

技术分享

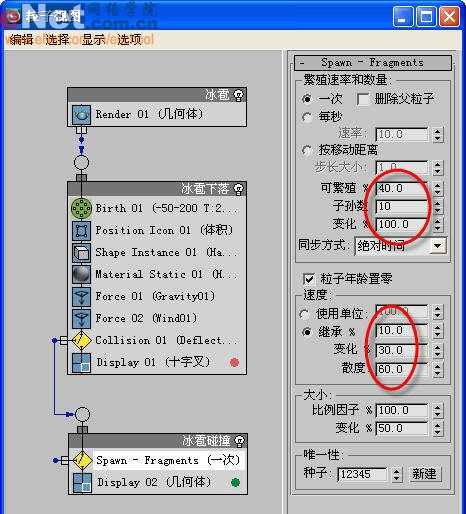

10、创建一新的事件，作为第一次碰撞变化，从仓库中添加“冰雹碰撞”事件，定义发生繁殖分裂操作，如图10所示。

技术分享

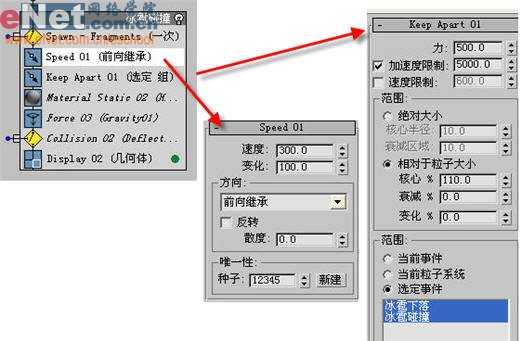

11、在“冰雹碰撞”事件中增加“speed”、“keep apart”等项，并相应调整它们的参数，如图11所示。其他的几项可从冰雹下落事件中拷贝（按住ctrl，用鼠标再依次点击它们进行复制）。

技术分享

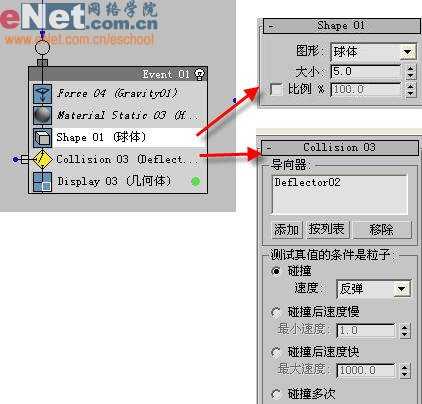

12、从“冰雹碰撞”事件中的“繁殖分裂”行动中产生一个新的事件，拷贝前面的“重力”、“材质”项目，从仓库中增添一“shape”，“collision”，修改其属性，如图12所示。

技术分享

小提示：这里冰雹受到第一次碰撞后，弹起来又受到了重力及发生与Deflector02碰撞的事件。

二、材质配置

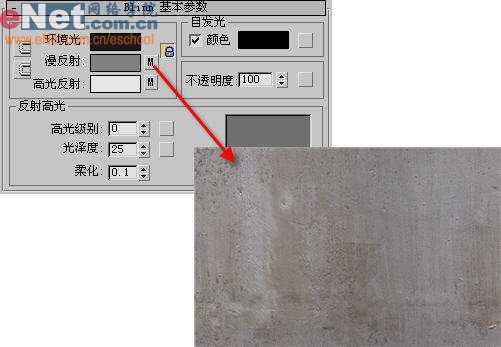

1、打开材质编辑器，选中第一个样球，打开“blinn基本参数”卷展栏，定义环境光颜色、为漫反射指定一贴图，并将它复制给高光反射、凹凸后面的“none”按钮，如图13所示。

技术分享

2、将第一个样球赋予地面。

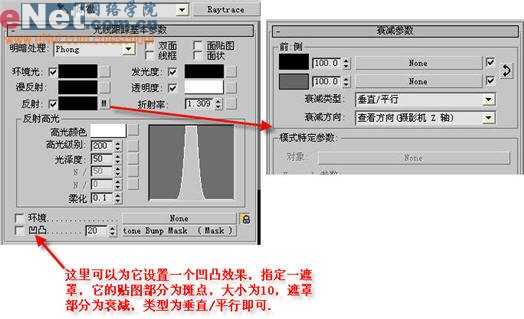

3、选中第二个样球，更名为冰雹，指定光线跟踪贴图，并打开“光线跟踪基本参数”卷展栏，为反射指定一个衰减贴图，并修改反射高光等值，如图14所示。

技术分享

3dmax9.0教程：模拟冰雹特效

原文：http://www.jb51.net/3DMAX/5975.html
