用3DsMAX三维建模实例：U盘造型
时间：
2016-01-31 08:07:52
阅读：
236
评论：
0
收藏：
0
[点我收藏+]

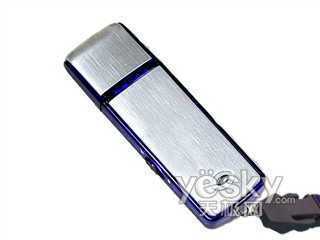

本例中我们用
3ds Max
来制作三维U盘，使用多边形建模，过程不复杂，但有些小的技巧在里面，希望大家能够喜欢。

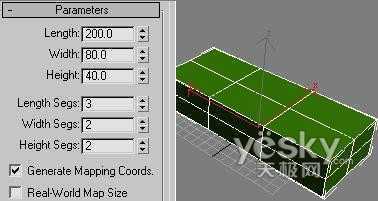

1、在top视图中创建一个长方体，设置参数如下：长度值200。宽度值80。高度值40。长度分段3。宽度分段2。高度分段为2。如下图所示。
2、在视图中长方体上面右键单击，在弹出的菜单中选择可编辑多边形，进入多边形编辑，进入点的次物体层级中。对长方体的点进行调整。调整后的形态如下图所示。
3、在点的次物体层级中，再次对点进行调整。调整后的形状如下图所示。

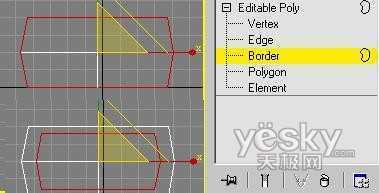

4、再次进入边的次物体层级中，在透视图中选择如图所示的边。需要注意的是在选择的时候要使用视图旋转工具。以使长方体一周的边都能够被选取。然后在修改命令面板上单击split钮。如下图所示。
5、选取U盘帽。在修改命令面板中，进入元素层级中，选取如图所示的部分，这部分将作为U盘的帽子，在修改命令面板上按上（Detach）分离钮，在弹出的对话框中给它取一个名字帽子，并勾选Detach as clone选项。
6、将新分离出来的帽子移开，在修改命令面板中为它加入一个shell修改项，设置其lnner Amount的值为3。然后选择长方体的上端，按下键盘上的删除键将其删除，如下图所示。
7、在修改命令面板中，进入多边形次物体级别中，在FRONT视图中选择如图所示的边，按住SHIFT键的同时使用缩放工具对选取的多边形进行缩放，需要注意的是，此过程需要操作两次，第一次缩放完成后松开，然后再进行同样的操作，否则下步制作过程无法进行，如下图所示。
8、在修改命令面板中，选取长方体最内侧的多边形，然后使用移动工具在TOP视图中向外拉出一段，如下图所示。
9、重复前面两步，对多边形进行多次缩放拉伸后，按下修改命令面板上的CAP封盖命令，最后形成如下图所示的形状，。
10、在修改命令面板中，进入多边形的次物体层级中，选择封盖处的多边形，然后使用INSET命令，设置INSET AMOUNT的值为3，如下图所示。
11、再次进入边的次物体层级中，在修改命令面板中为它加入一个EXTRUDE（挤出）选项，设置EXTRUSION HEIGHT的值为-13，如下图所示。

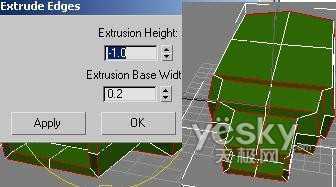

12、定型导角。在修改命令面板中，在边的次物体层级中，选择需要定型的边，然后按下修改命令面板上的EXTRUDE钮，设置值如下图所示。同样对U盘帽子进行相同的操作，对所需定型的边进行定型操作。
13、光滑测试。分别选择长方体和U盘帽子，在修改命令面板中单击Msmooth，为U盘体和帽加入光滑选项，光滑次数根据实际效果自定，效果如下图所示。

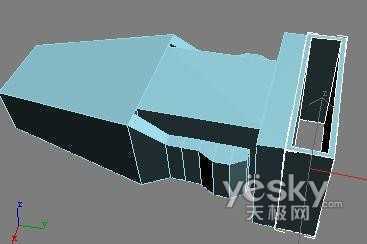

14、制作装饰物。在TOP视图中创建一个长方体，设置长度为35，宽度为30，高为20，将其转化为可编辑的多连形，通过调整点和使用修改命令面板上的CUT工具得到如下图所示的图形。
15、在修改命令面板中，进入多边形层级中，选择如图所示的多边形，为选择的多边形加入EXTRUDE修改，设置挤出值为10，然后使用缩放工具缩放后再次进行挤压，最终效果如下图所示。
16、在修改命令面板中，进入点的次物体层级中，对点进行调整，调整后的形状如下图所示。
17、进入多边形次物体层级中，选择如图所示的多边形，使用EXTRUDE命令对它进行挤出操作，设置EXTRUSION HEIGHT的值为26，如下图所示。

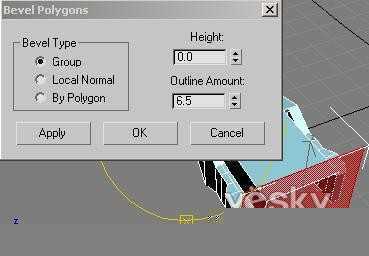

18、在修改命令面板中，使用BEVEL工具对选择的面进行导角，设置参数如下图所示。

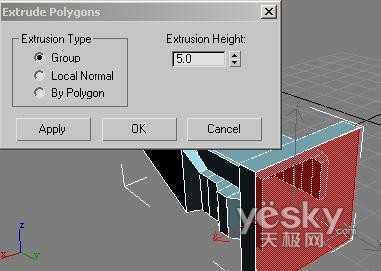

19、在修改命令面板中再次使用挤出工作对选择的面进行挤出操作，其值设置如下图所示。

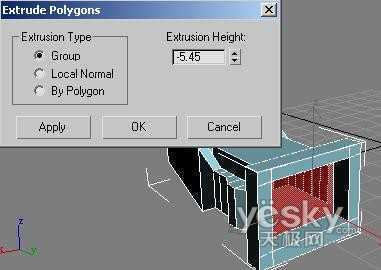

20、在修改命令面板中，使用CUT工具先切出几条线，然后再使用EXTRUDE（挤出）工具对面进行挤出操作，调整出如下所示的形状。
21、在TOP视图中创建一个矩形，其大小如图所示，并将其转化为可编辑的样条曲线。
22、在修改命令面板中，使用OUTLINE命令为他加入一个轮廓，然后在修改命令面板的下拉列表中为它加入一个EXTRUDE（挤出）修改项，大小如图所示。
23、为装饰物的边角进行定型操作，步骤可参看前面定型导角的操作，最后为装饰物加入光滑效果，最终装饰物效果如下图所示。
24、最终完成的U盘如下图所示，篇幅所限，边角我没有进行仔细调整，要想制作出一款精美的U盘，细节调整必不可少，这里我只给大家讲解了一下U盘的制作过程，有些细节还没有更好地突出，只是提供一个制作方法，供大家借鉴。
用3DsMAX三维建模实例：U盘造型
原文：http://www.jb51.net/3DMAX/6053.html
