ISE PhysDesignRules ERROR

PhysDesignRules:2100 - Issue with pin connections and/or configuration on
block:<U_ila_pro_0/U0/I_NO_D.U_ILA/I_DQ.U_DQQ/DLY_9.DLY_9_GEN[39].I_SRLT_NE_0
.DLY9/SRL16E>:<LUT_OR_MEM6>. For RAMMODE programming set with DPRAM32,
SPRAM32 or SRL16 the DI2 input pin must be connected.

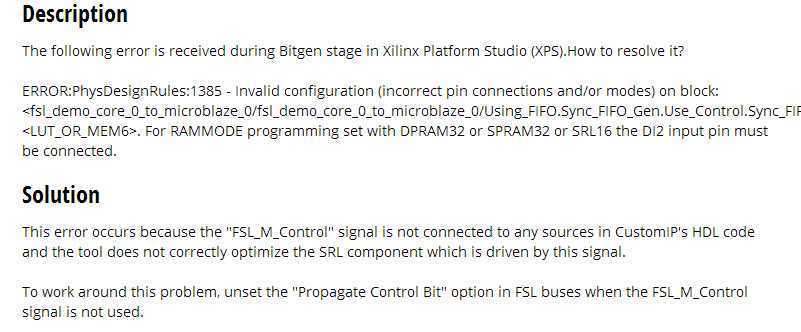

这是ISE在布局布线时，生成的EEROR，初步看是<LUT_OR_MEM6>的DPRAM32编程设置的DI2输入pin必须连接。从网上找到以下资料，如图1所示。

                                                                   图1

分析Solution，是FSL_M_Control信号没有连到全部的资源，有些没被驱动。于是就该了state的位宽，综合后，还是生成这个ERROR，于是在case语句下面把‘d1改成3‘d1，再次综合就好了。

总结下，在ISE中，状态机的位宽在case语句中，需要补上位宽大小，如5‘d4等，不能是‘d4。

ISE PhysDesignRules ERROR

原文：http://www.cnblogs.com/geekite/p/5159043.html
