自从有了第一套机械键盘，先后修改了接口方案，安装了LED灯等，但是始终无法满足自己的DIY欲望。
于是想到最简单的方法就是用现成的主控，而主控来源于废弃的键盘，如下图：

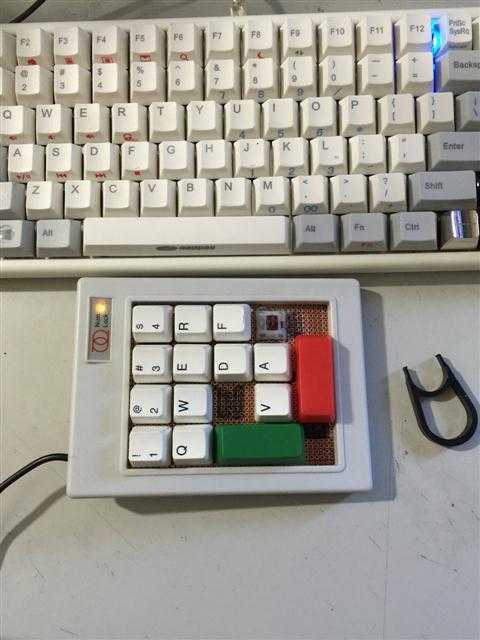

这种主控也是矩阵方式，只需要测出需要的相应键位然后焊接好就行，完成图如下
采用了o 5脚红轴机械轴。。玩lol的朋友应该熟悉这些键位~
但是我仍然想做一个60/88/104的键盘，同时能够自己编程写入不同的组合键 实现不同的功能，甚至可以实现全键无冲。
使用现成的主控方案完全不能满足以上想法，于是就打算自己从主控开始。
关于keyboard主控度娘的信息并不多，又了解了一下开源的GH60方案，然后查询了一下GH60方案图。如下：
出乎意料的是此方案正是使用的ATMEGA32U4芯片，现正流行的arduino leonardo使用的是同一主控，我在打算DIY键盘主控的时候，也考虑过avr相关技术，当看到GH60原图时刚好满足我的想法，于是我的键盘主控方案就确定使用32U4。
现在有了目标，有了GH60设计图，就可以轻松开工了~~
第一步，找出我坏掉的leonardo，取下32u4主控，然后焊接在转接板上，焊接方法就不写了~准备好下一步实验。

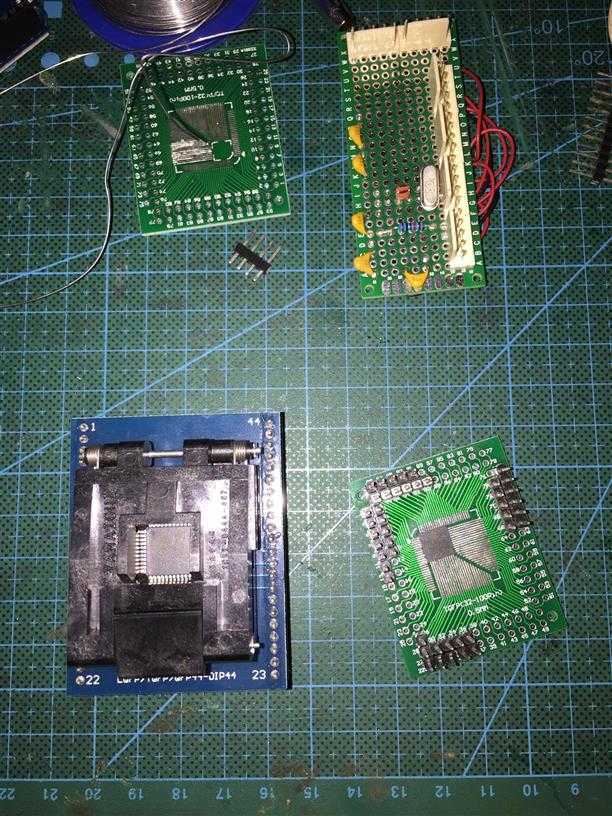

32u4的TQFP封装有两种大小（？待查证，不清楚是不是封装不同），一种是10mm（左，芯片放在TQFP转DPI44芯片座内），一种是7mm超密针脚（右）。
接下来就有两种方式，一是用32u4本身的USB来烧写,另一种用arduino IDE通过USBTINY来烧录程序。
两种方式都需要同一外围电路，只是写入方式不同，接下来会对两种方式分开尝试。。。（未完待续）。。。
