在cad布局中，有时候我们布图的时候由于图的方向不一样，我们需要将布局里面的图形旋转方向，可是旋转方向的话，其他布局里面的图就会改变方向了，那么怎么既可以在布局里面改变图像的方向，旋转成自己需要的角度又不改变模型里面图形的方向呢？小编给你分享小编的经验

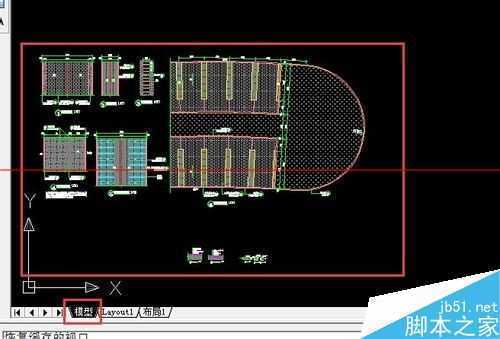

1、小编在模型里面打开一张cad图形，如图所示

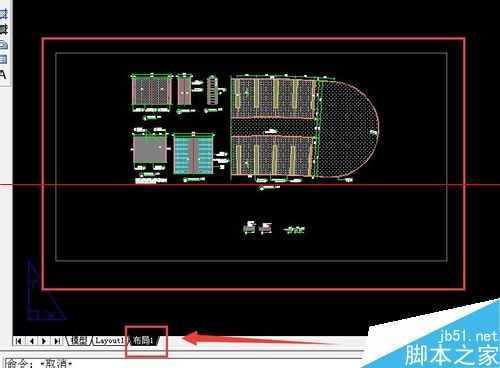

2、在布局里面，我们新建一个布局，然后复制一个布局又来对比变化，如图所示

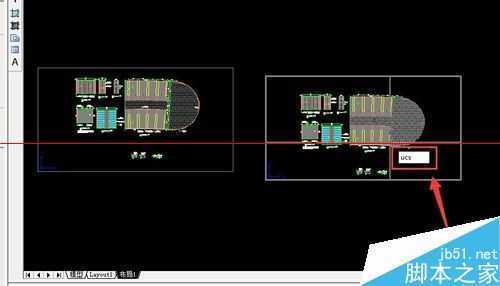

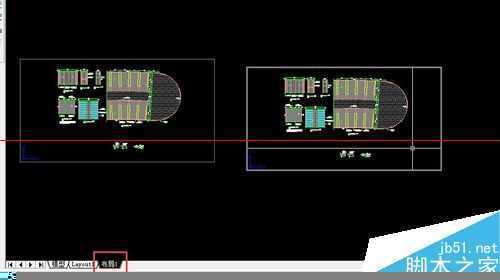

3、我们首先双击进入第二个布局里面，输入命令ucs——空格，如图所示

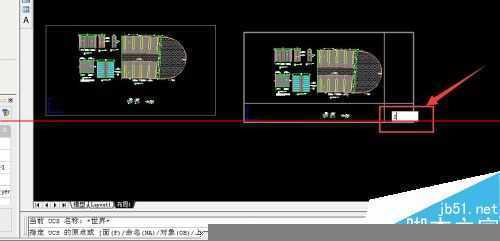

4、之后输入z——空格，如图所示

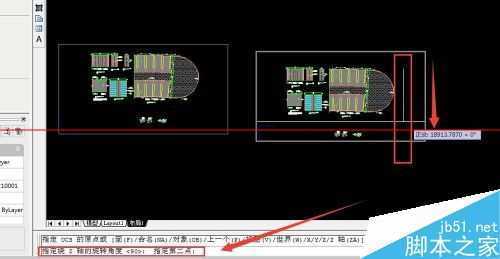

5、这里我们可以输入自己需要旋转的角度，也可以拉一条线段用以表示改变的方向，比如小编在布局右侧拉了一条自上而下线段（线的方向也影响图形改变的方向），如图所示
6、之后输入命令plan——空格，如图所示

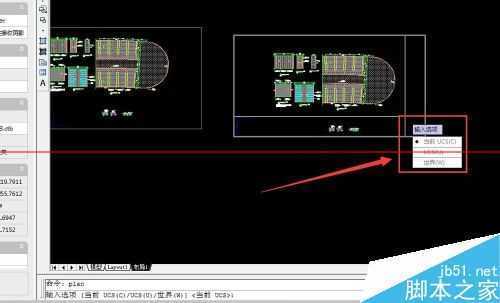

7、接下来会提示是否用当前的ucs，我们继续按空格键，如图所示

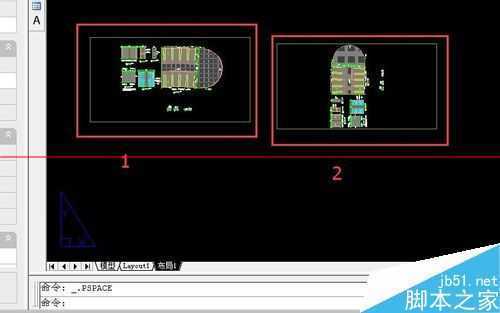

8、对比一下是不是之后第二个布局里面的图形方向变了，模型里面没有改变，成功
