云雾效果
接下来，所要介绍的云雾效果是区别于容积雾的一种二维雾的大气效果。本项目中要介绍标准雾和层雾的设置方法，展示这两种二维雾的效果。
7.4.1 使用标准雾
标准雾要求场景中有一架相机，因为它使用相机的远近来设定环境值，在相机视窗中渲染效果较好。
在场景中创建相机，在相机创建参数卷展栏中，设置Show显示。
Environment Ranges（环境范围），调整近范围和远范围，确定在渲染时在雾中的对象。（对象在相机的环境范围内就是在雾中。通常将近范围设置为和距相机较近的对象相交，远范围设置为恰好超过最远的对象，例如图7-14中相机远近范围放置的位置。

技术分享

图7-14 相机远近范围打开Environment对话框，在Atmosphere卷展栏中单击Add按钮，将Fog加入Effects清单中，同时Fog的基本参数卷展栏出现在面板中。
在Fog Parameters卷展栏的Type选项中选择雾的类型，以Standard（标准）雾渲染场景效果，如图7-15所示。

技术分享

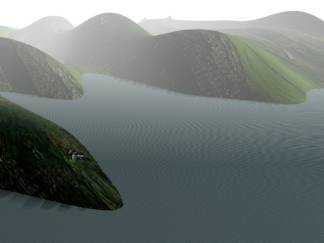

图7-15 渲染效果在缺省状况下，标准雾在远环境范围到处达到100%浓度，而在近范围处浓度为0%，在远范围处的物体不可见，在近范围内的对象则是完全可见的。要改变这些值，在标准雾参数中调整Near（近）和（Far）远的数值。
在Fog Parameters卷展栏中Standard标准选项中，设置Near%=35，Far%=90场景效果如图7-16所示。

技术分享

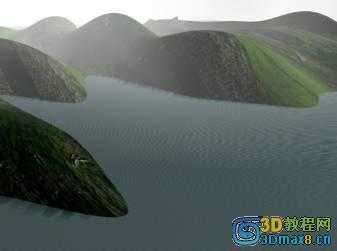

图7-16 设置远近百分比场景中雾化效果 Exponential（指数），当设置了指数时，雾的浓度随距离呈指数增长。取消此项设置，浓度随距离成线形变化。
在Fog Parameters卷展栏Fog项目中，可以对雾的颜色和贴图进行设置。

在Fog项目中，单击Color颜色块并使用颜色选择对话框，来设置雾的颜色。当我们将颜色设定为黑色时，场景可以达到一种黑夜的效果，远处的景物被融入了黑色的背景中，如图7-17所示。

技术分享

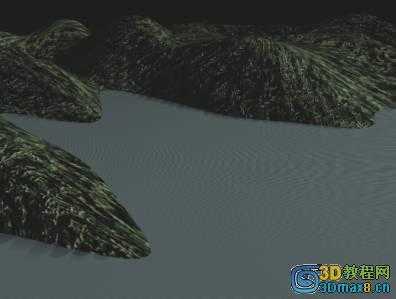

图7-17 黑色雾化效果单击Environment Color Map环境颜色贴图选项后的None按钮，在弹出的贴图浏览器中为雾色选择一种贴图，将单色的雾改变为由贴图决定的纹理效果。
在浏览器中选择Noise噪波形式贴图，并将选定的贴图用鼠标拖至材质编辑器进行设置，参照图7-18所示设置Noise参数。

技术分享

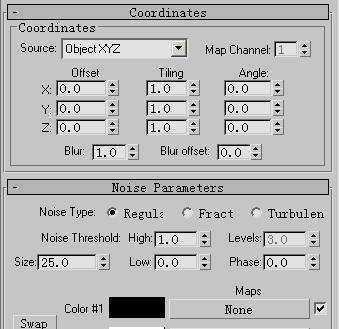

图7-18 Noise参数卷展栏渲染场景，添加色彩贴图的雾化效果，如图7-19所示。

技术分享

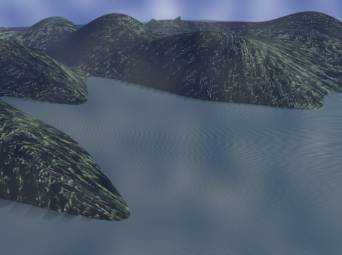

图7-19 设置环境色贴图效果 Environment Opacity Map（环境透明贴图），使用同样方法在选择一种形式的贴图作为透明贴图。在渲染过程中，渲染器会在贴图不透明的位置加上雾，在透明的位置不出现雾渲染（黑色是透明白，色不透明）效果如图7-20所示。

技术分享

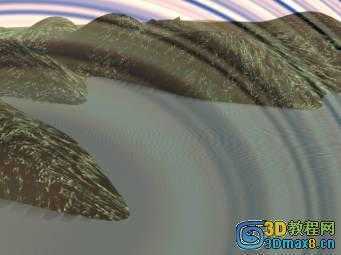

图7-20 设置环境透明贴图效果 7.4.2 使用层雾
层雾是雾的另一种类型，与标准雾一样，层雾也是要求在相机视图或透视图中渲染完成的。
在Environment对话框中添加Fog效果，并在效果中选择雾。

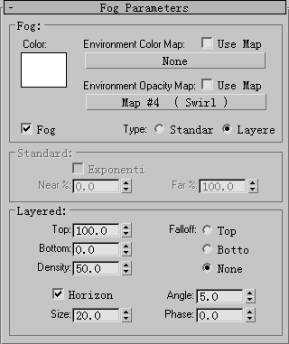

在Fog Parameters雾参数卷展栏Type选项中，选雾的类型为Layered（层雾）。同时卷展栏中Layered选项被击活，如图7-21所示层雾参数。

技术分享

图7-21 层雾参数选项渲染层雾效果如图7-22所示。

技术分享

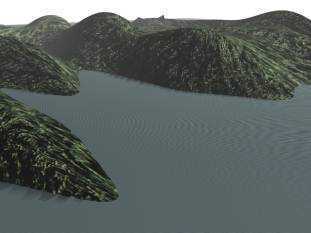

图7-22 层雾效果层雾与地面平行，模拟地面上雾、云层的效果。层雾是以地面为基准进行垂直方向计算的。
· Top（顶部）：以地面为基准，雾的顶部。最高100单位。
· Bottom（底部）：层雾的底部，缺省值为“0”。
· Density（浓度）：层雾浓度是一致的，只有通过透明贴图来模拟不均匀的层雾效果。
· Falloff（扩散）：可以选择Top（顶），Bottom底两种不同的扩散方式。
如果要渲染雾的水平线，可以在Layered选项中击活Horizon Noise（水平噪波），噪声的效果在水平线处被镜像，如图7-23所示。

技术分享

图7-23 加入水平噪波后场景效果注意：层雾与标准雾一样，也可以设置环境色贴图与环境透明贴图。
