PowerDesigner生成Oracle数据字典

PowerDesigner版本信息

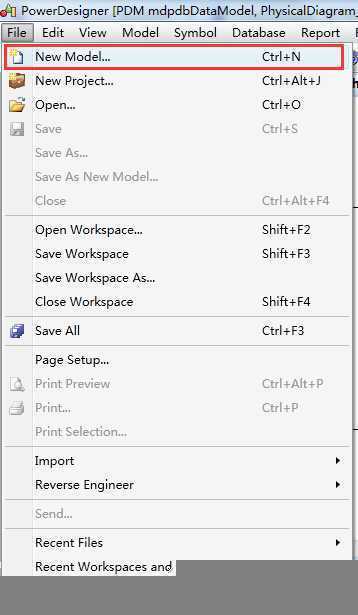

1、File-->NewModel...

2、选择模型

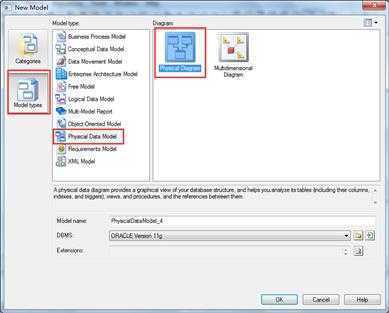

New Model

Model types-->Physical Data Model --> Physical Diagram-->OK

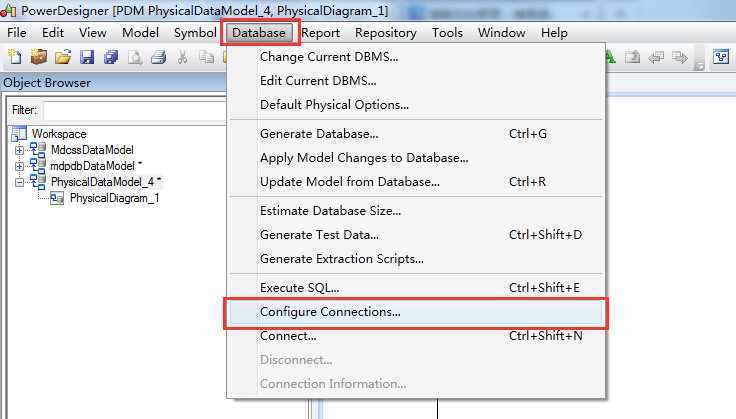

4、配置数据源连接

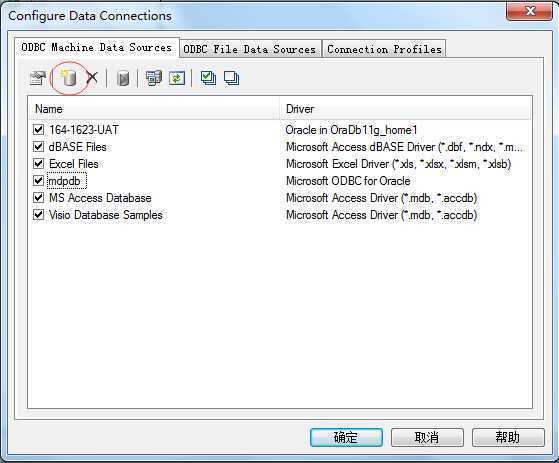

Database-->Configure Connections...

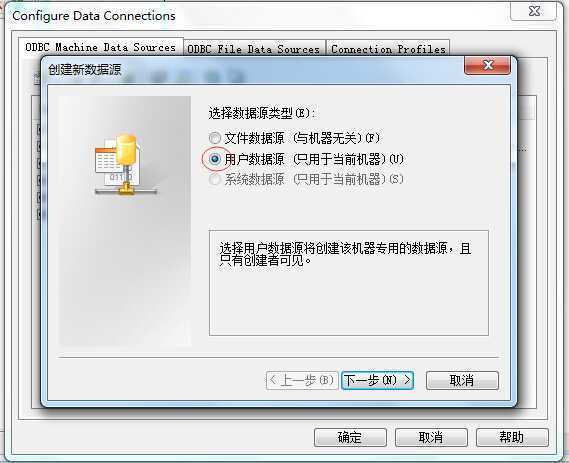

5、新增数据库Add Data Source -->用户数据源(只用于当前机器)(U)

下一步

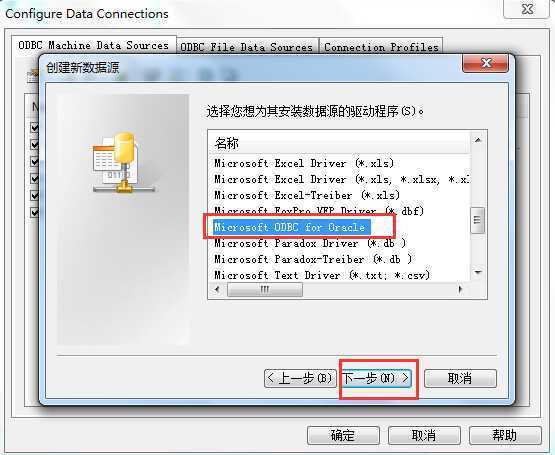

6、创建新的数据源

选择Microsoft ODBC for Oracle

下一步

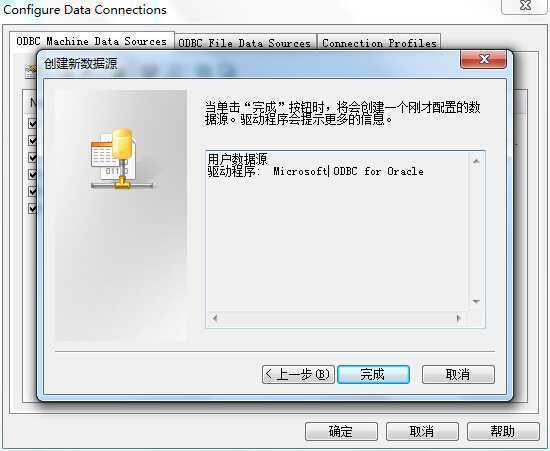

7、完成

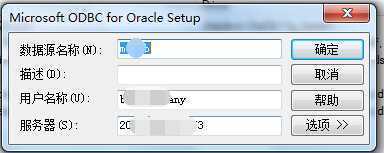

8、数据源配置

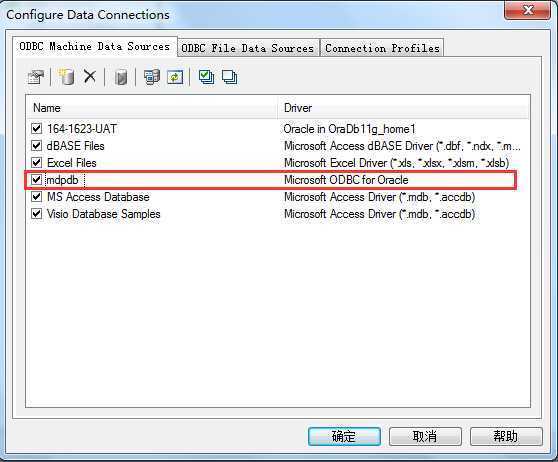

9、配置数据源完成，现在可以看到新配置的数据源

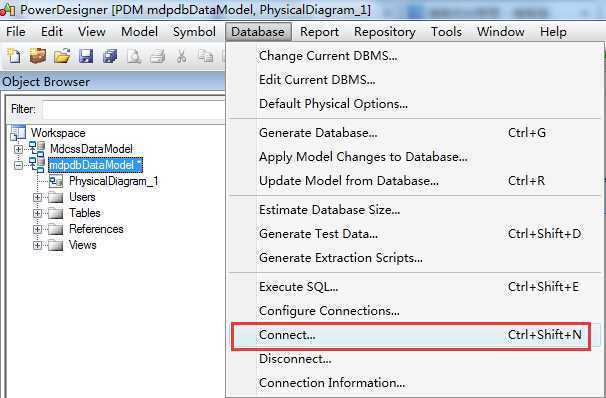

10、连接数据源

11、生成数据字典

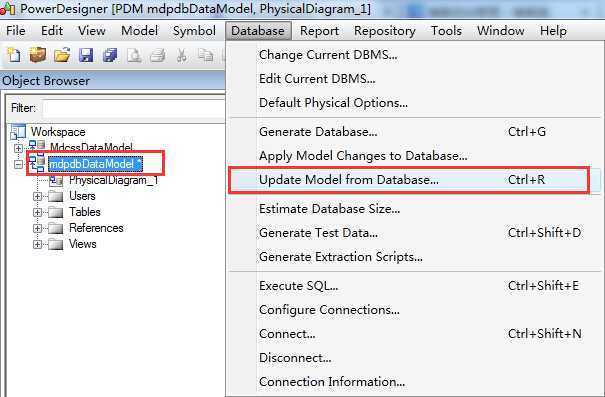

选择新建的数据模型--菜单选择  Database-->Update Model from Database...

不同的PowerDesigner版本菜单项名称有可能不同，如：Reverse Engineer Database...

快捷键Ctrl+R

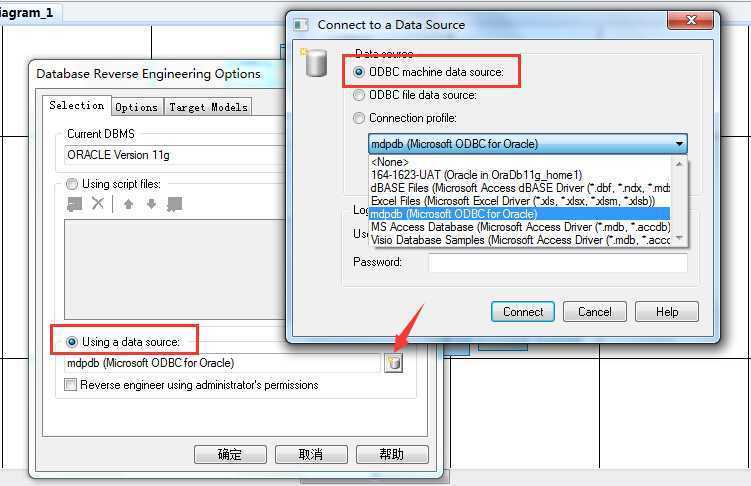

12、选择数据源

注意选择数据源，输入密码后成功连接弹出下面框框

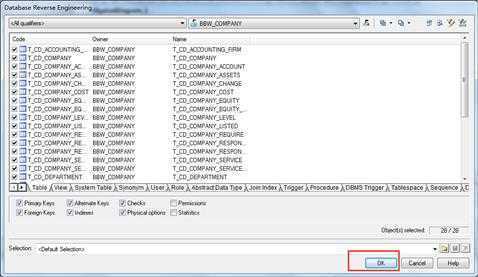

13、选择需要导入的对象

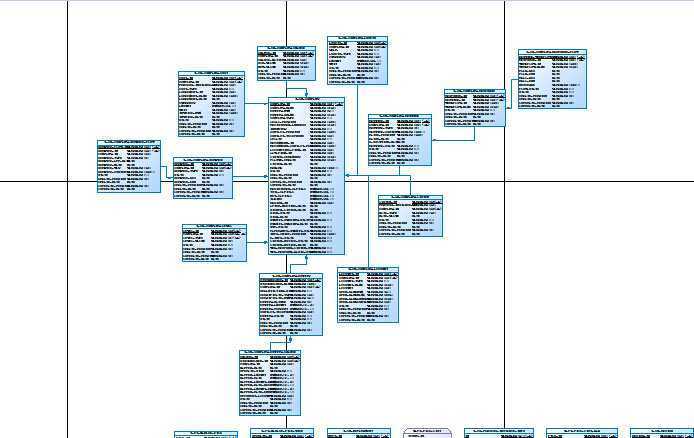

14、大功告成
