CAD尺寸精度怎么设置?

时间:2016-01-15 22:10:05      阅读:215      评论:0      收藏:0      [点我收藏+]

在做cad标注的时候,我们会发现后面常常会带有0.但是有时候标注很挤,不希望带有小数点,那么怎么设置尺寸精度呢?

技术分享

技术分享

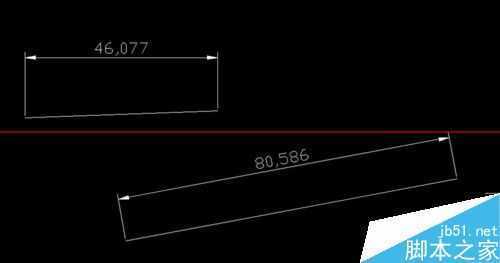

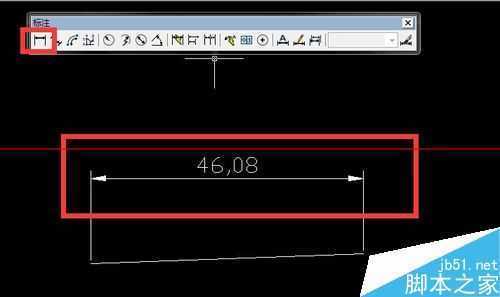

比如小编随意画了一条线,如图所示,点开标注,标注之后是这样

技术分享

方法一

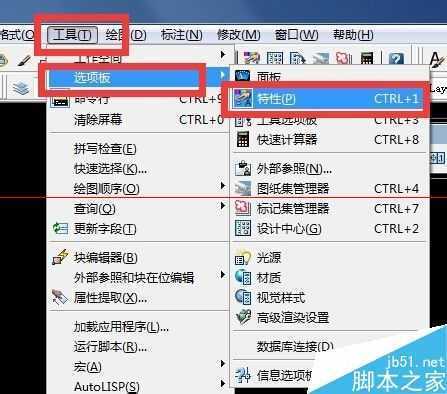

1、如果想要改变这个标注的精度,可以选择工具——选项板——特性(快捷键ctrl+1),如图所示

技术分享

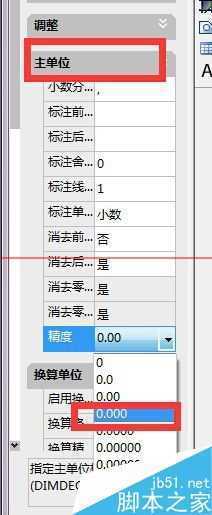

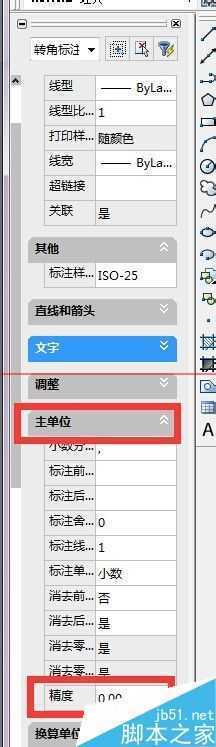

2、选中刚才的那个标注,找到主单位——精度,然后改变精度即可,如图所示

技术分享

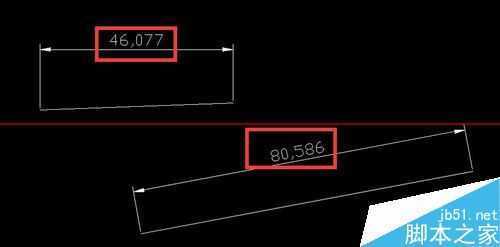

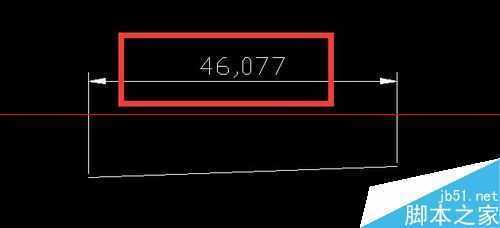

3、比如小编随意的改变一下精度,看一下是不是比之前后面又多了一位,如图所示

技术分享

技术分享

方法二

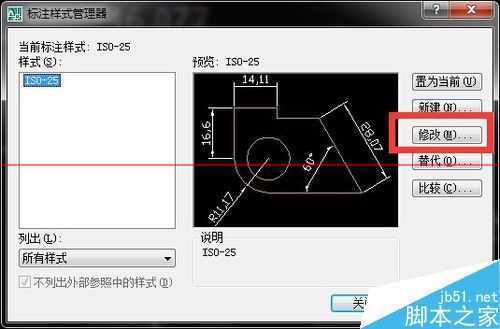

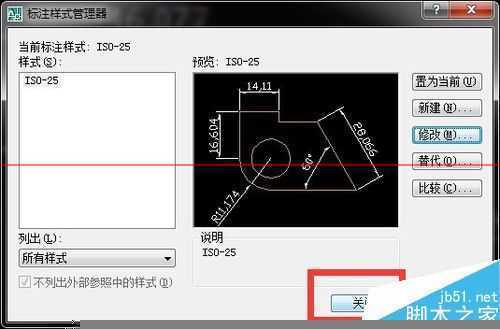

1、如果你想要改变的不是其中一个标注的精度,那么点击快捷键d——空格键,调出来标注样式管理器,如图所示,点击修改

技术分享

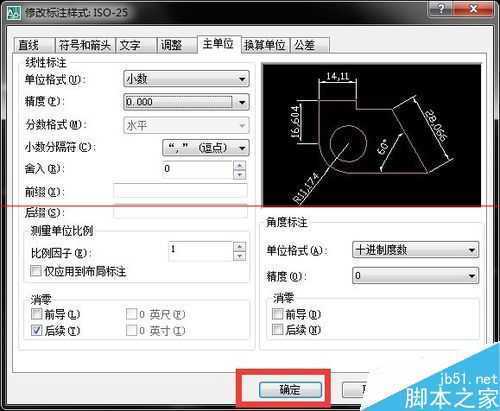

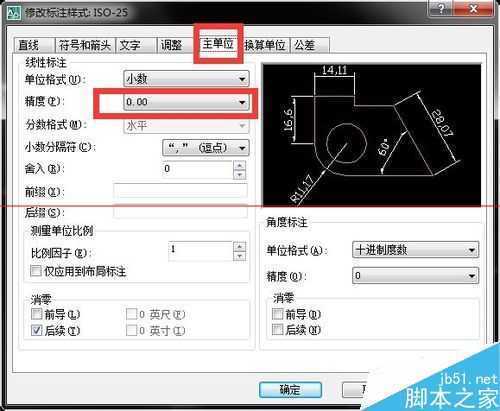

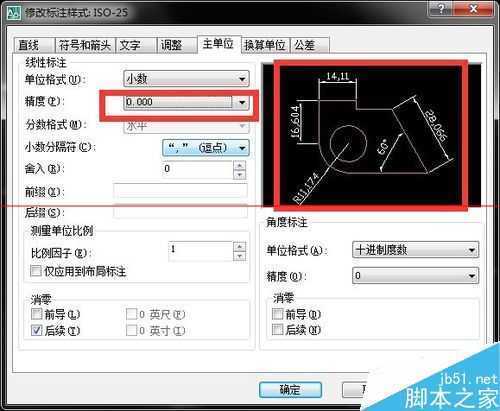

2、在主单位里面找到精度,然后改变精度即可,右边有预览,可以看到改变后的精度样式,如图所示

技术分享

技术分享

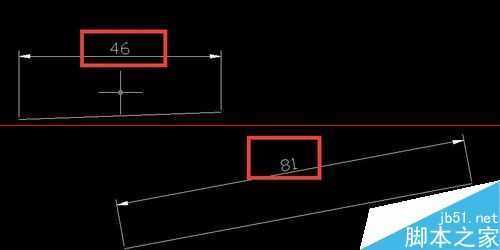

3、点击确定,关闭,之后你标注的尺寸精度就变了,变成你设置的精度了,如图所示

技术分享

技术分享

技术分享

如果去掉后面的0

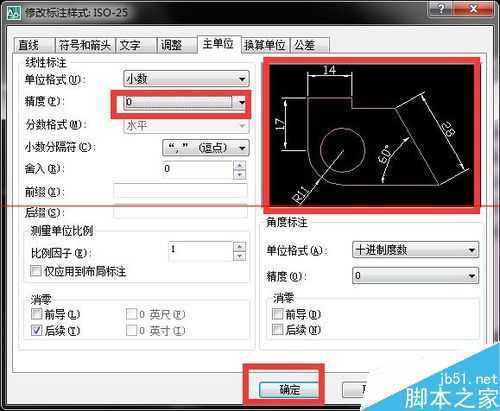

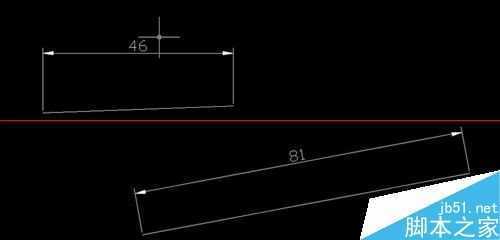

1、其实这个还是和精度有关系的,在标注样式管理器里面将精度改成0即,如图所示,

技术分享

技术分享
