R1 :
conf t
int f0/0
no shutdown
ip add 192.168.1.1 255.255.255.0
no ip routing
end
R2 f0/0:
conf t
int f0/0
no shutdown
ip add 192.168.1.254 255.255.255.0
end
R2 f1/0:
conf t
int f0/0
no shutdown
ip add 192.168.2.254 255.255.255.0
end
配置路由MTU:
conf t
int f1/0
ip mtu 100
end
R3 :
conf t
int f0/0
no shutdown
ip add 192.168.2.1 255.255.255.0
no ip routing
end

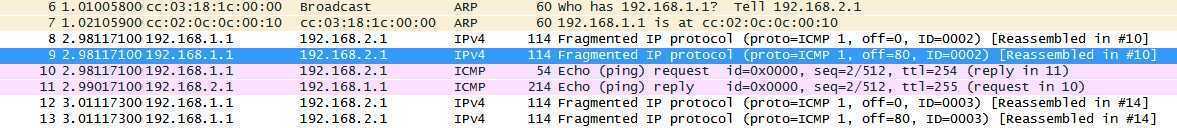

在R1里面添加 ip route 0.0.0.0 0.0.0.0 192.168.1.254映射从R1的路由表,然后ping 192.168.2.1 size 200。在R2出口处抓包。
出现分片信息。

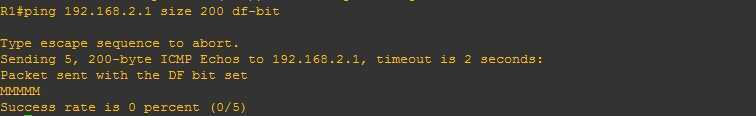

ping 192.168.2.1 size 200 df-bit
分片不可达实现了
