Photoshop结合C4D制作三维立体艺术字母B
时间：
2016-01-02 13:48:57
阅读：
230
评论：
0
收藏：
0
[点我收藏+]
最终效果
1、创建场景
(1)打开C4D，创建一个新文件，打开渲染设置，参数设置如下：

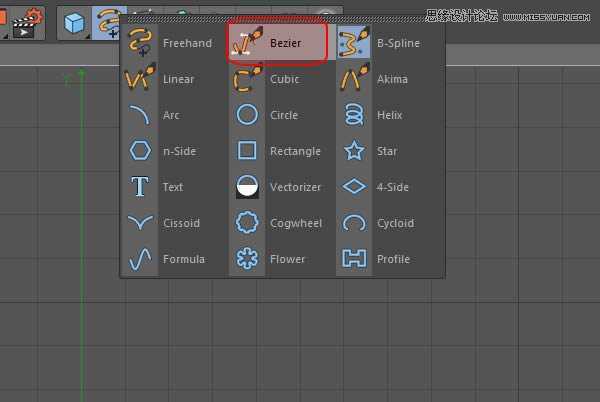

(2)选择贝塞尔曲线
(3)转到侧视图，绘制一条样条曲线，类似于一个“”C形摄影棚

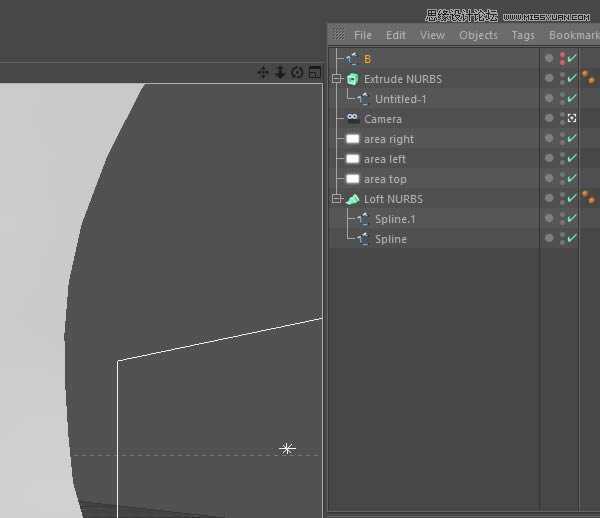

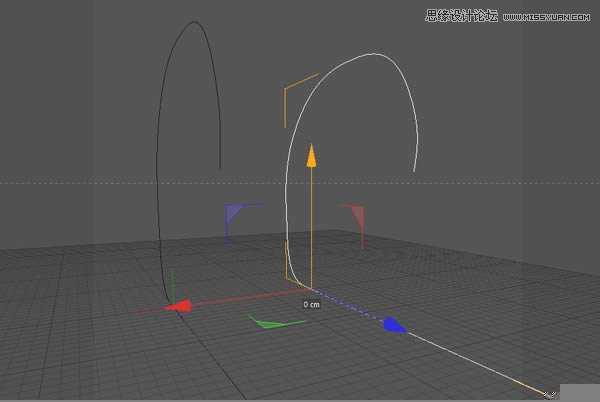

(4)复制样条线
(5)给两条样条线，施加“放样曲线”效果

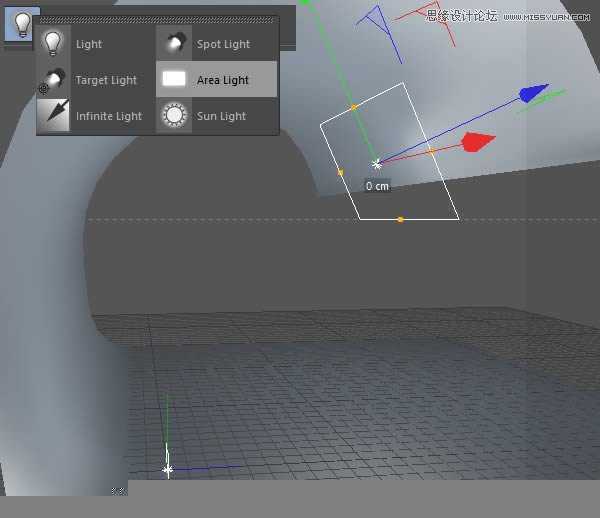

(6)新建一个区域光源，放置在场景顶部
(7)分别放置两个区域光在场景两侧

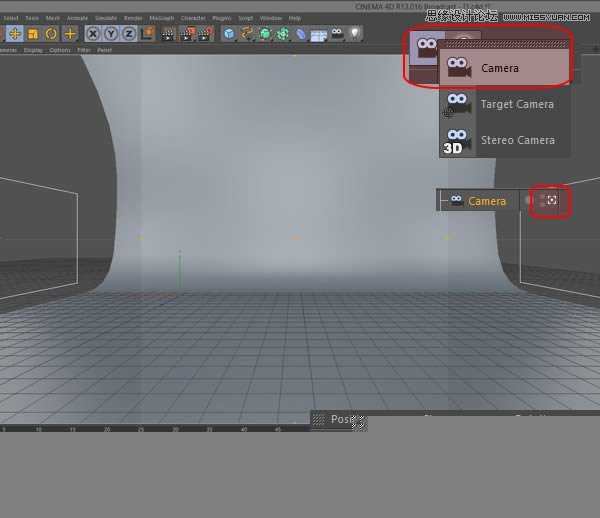

(8)创建一个摄像机，设置参数如下

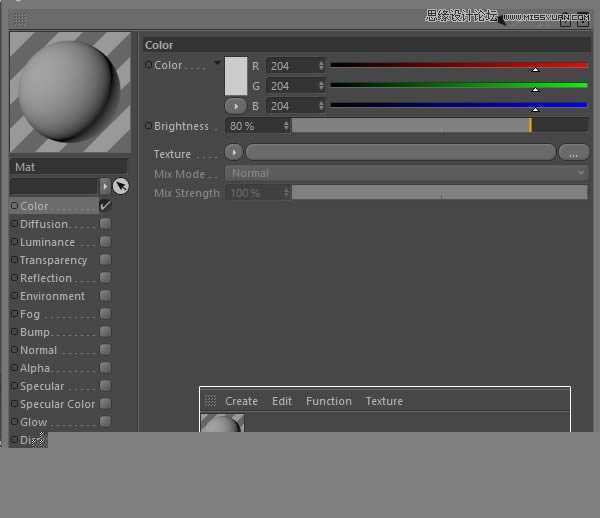

(9)创建一个新材质赋予场景，至此就完成了场景的搭建
2、创建基本形状
(1)打开Illustrator，使用你选择的字体键入一个字母，将其转换为轮廓，并保存为Illustrator 8的版本
(2)回到C4D界面，打开刚刚保存的Ai文件，复制到你的场景，将它放置在视图中心
(3)对路径添加“挤出曲线”效果，设置参数如下
(4)设置封顶参数如下

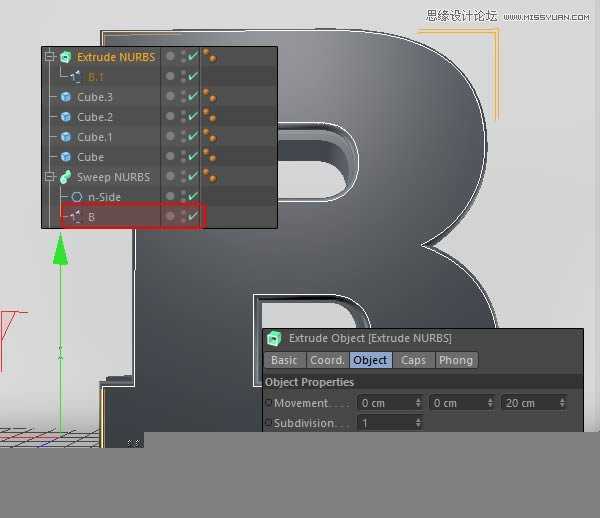

(5)复制刚才挤出的样条B，并隐藏显示，留做备用
(6)将挤出的物体转换为可编辑对象，并删除合并对象
(7)选中面，右键选择挤出工具，拖动鼠标，得到下图效果

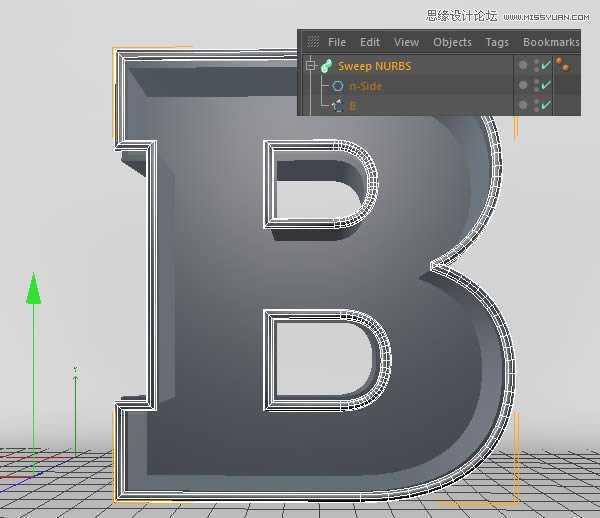

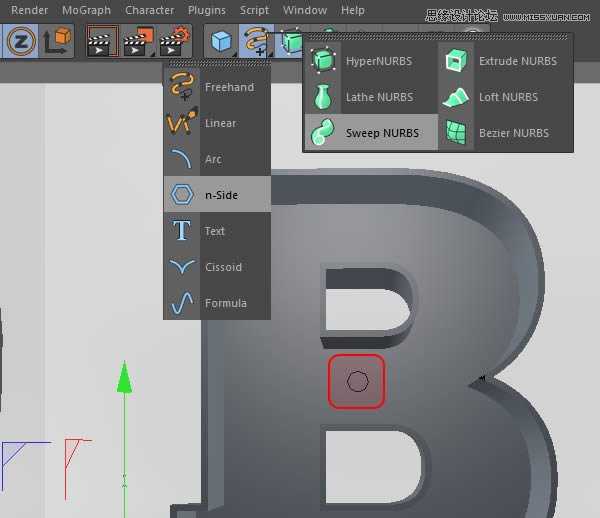

(8)显示B样条线，创建一个n-side曲线，并选中这两条曲线，添加“扫描曲线”效果
(9)调整管子的大小，得到下图效果
3、物体细节
(1)选择物体底部一个内面

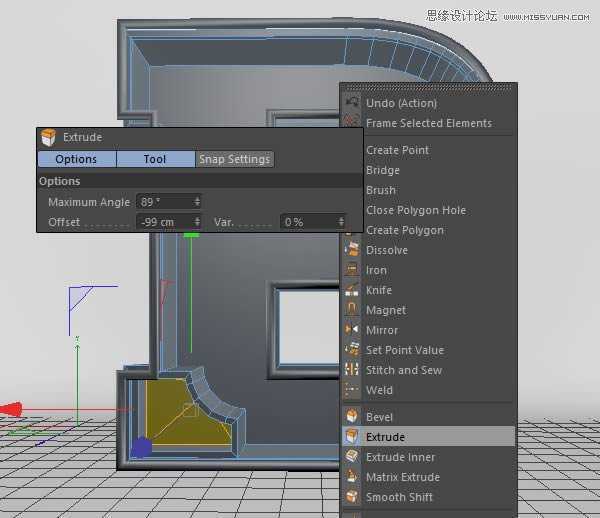

(2)右键单击，选择“挤出工具”，设置参数得到下图效果
(3)选择顶部边缘的边，右键选择“倒角工具”，调整参数得到下图效果

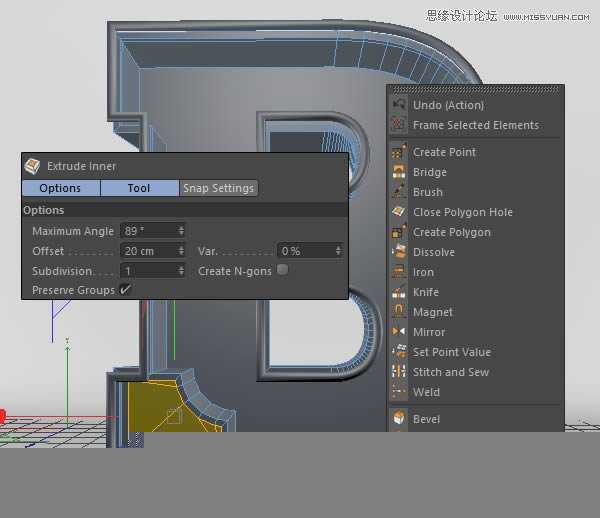

(4)选择前部的面，右键选择“向内挤压工具”，拖动鼠标得到下图效果
(5)继续右键选择“挤出工具”，向内挤压
(6)给物体增加一些短木板，丰富细节
(7)复制，调整角度，放置更多地木板
(8)继续复制样条B曲线，添加“挤出曲线”效果，设置参数如下，并右键执行合并删除对象命令

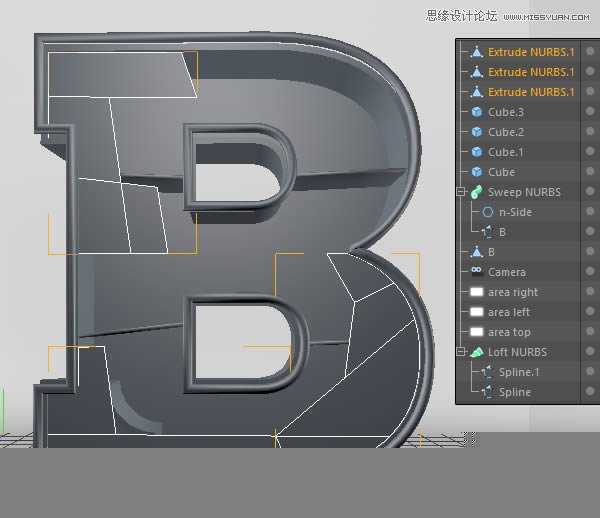

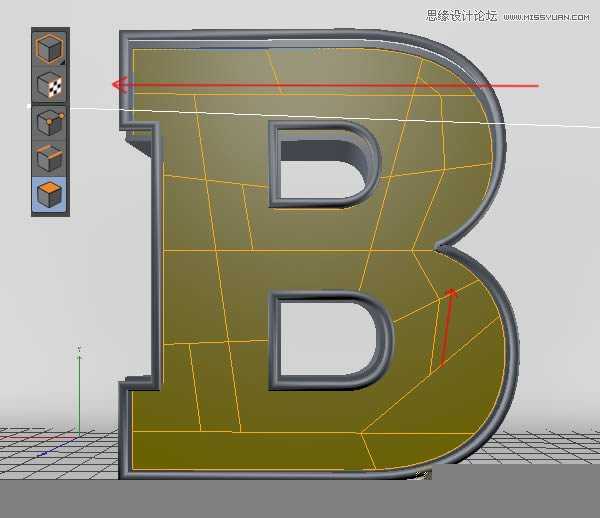

(9)选中面，右键选择“切刀工具”
(10)自由发挥，将木板切碎，大概如下图所示
(11)选中你想保留的几个多边形面，右键选择“拆分”，就会创建一个新的对象
(12)重复上一过程，得到你想要留下的对象
(13)再次重复
(14)删除原来的对象
(15)选择留下的三个对象，使用“挤出工具”，挤出大概20cm即可
(16)现在选择单一的一个多边形面，挤出一点，这能让木板高低不平，从而丰富细节
(17)继续添加细节，选择前面扫描得到的管子，在对象标签栏下，设置开始生长和结束生长的值，得到下图效果
(18)复制扫描对象，并再次修改生长参数，得到下图效果

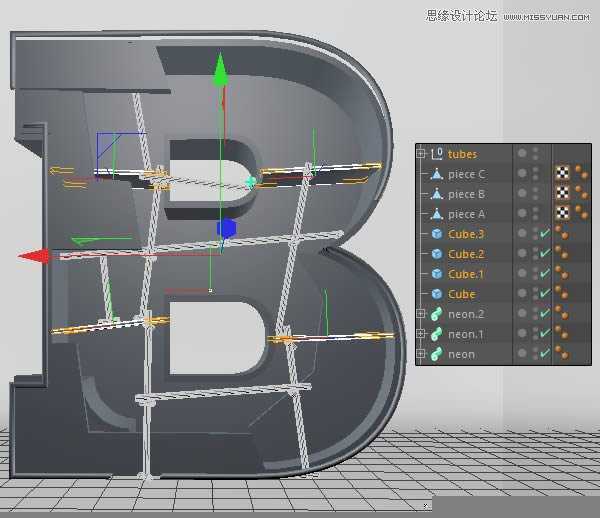

(19)再次重复，最后将三段管子分别命名为霓虹灯1、2、3

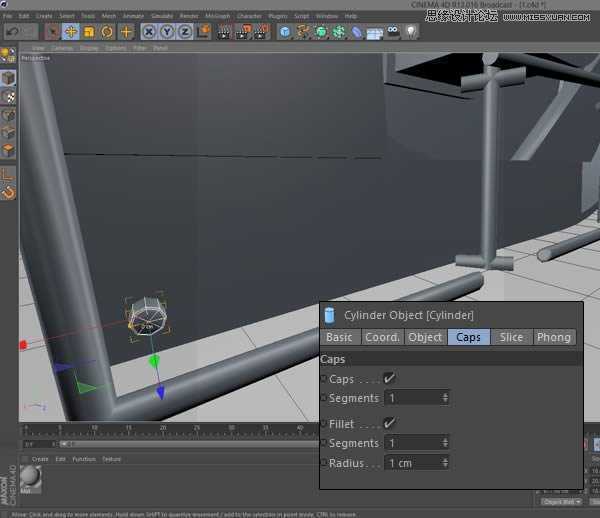

(20)创建圆柱体，设置参数如下

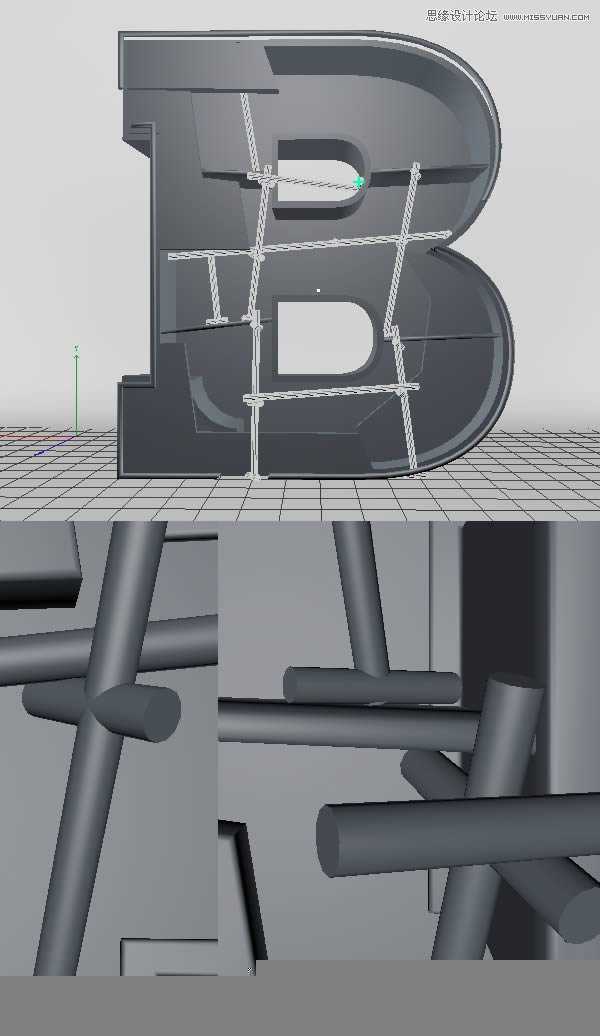

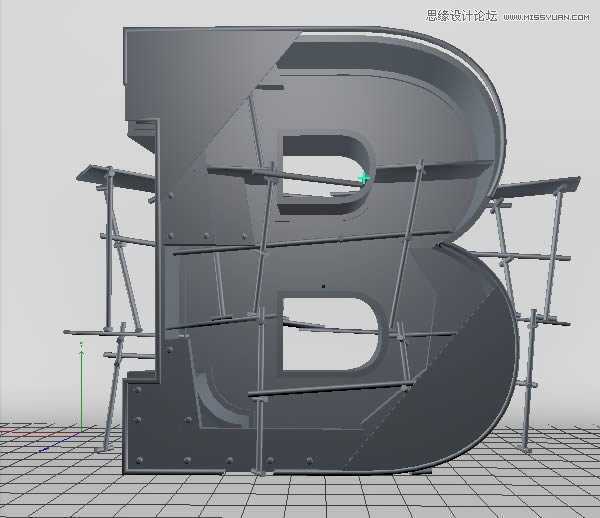

(21)不断复制钢管，发挥想象力，营造一种搭建的感觉

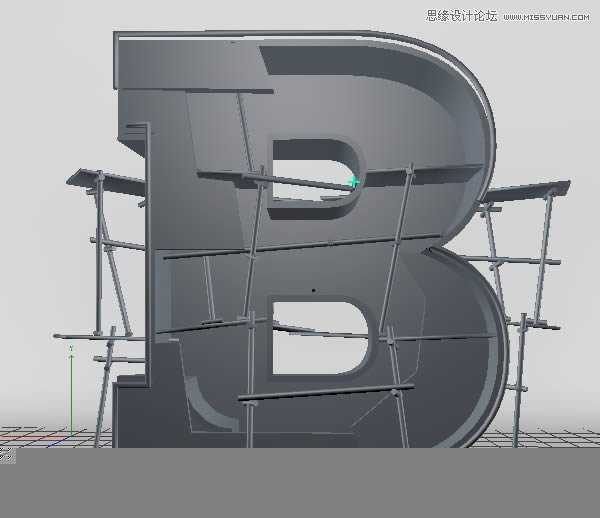

(22)为了节省时间，我们可以复制整个支架结构，用在其他位置

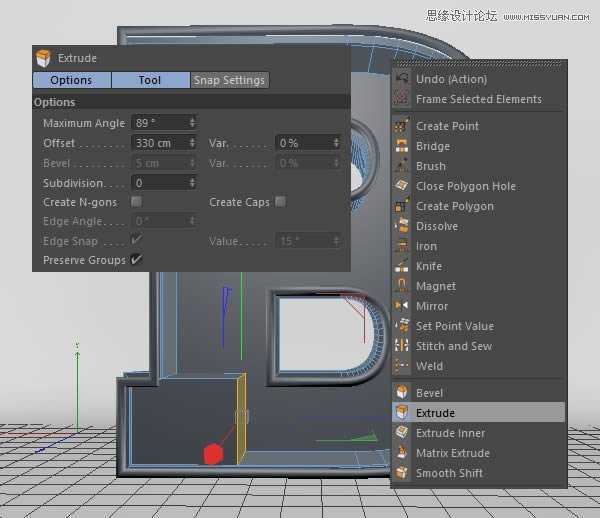

(23)回到B物体，执行“选择>循环选择”，右键选择“挤出工具”，拖动鼠标得到下图效果
(24)继续执行“选择>循环选择”，选中底部循环面
(25)右键选择“挤出工具”，设置挤出参数如下：
(26)下面创建玻璃面板，同样挤出B样条，不用太厚，5cm即可，并转换为可编辑对象，右键单击选择合并删除对象

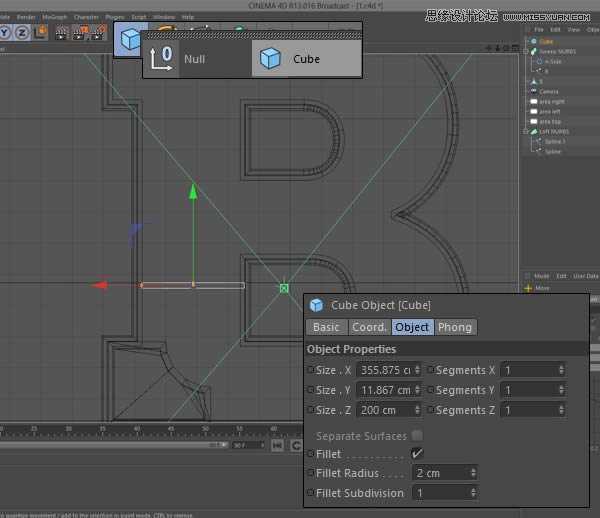

(27)创建一个立方体，改变宽带值和位置，效果如下

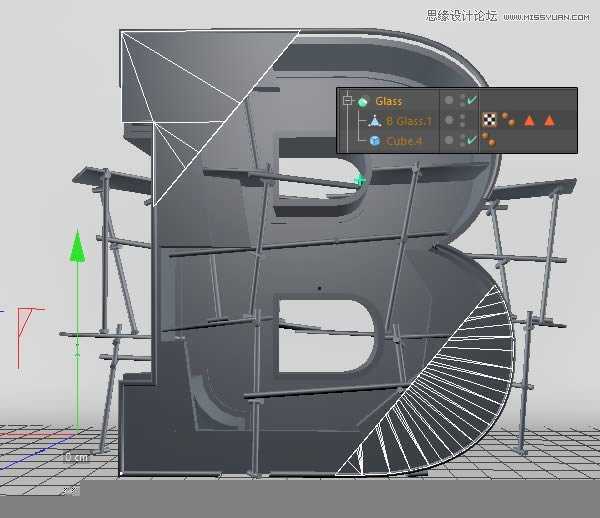

(28)对B物体和矩形面板施加“布尔效果”，减去中间，得到下图效果
(29)创建螺栓模型，参数设置如下
(30)复制螺栓，到木板周围
(31)部分螺栓可适当伸长，使其真实可信
(32)重复上述过程，对上面的玻璃面板

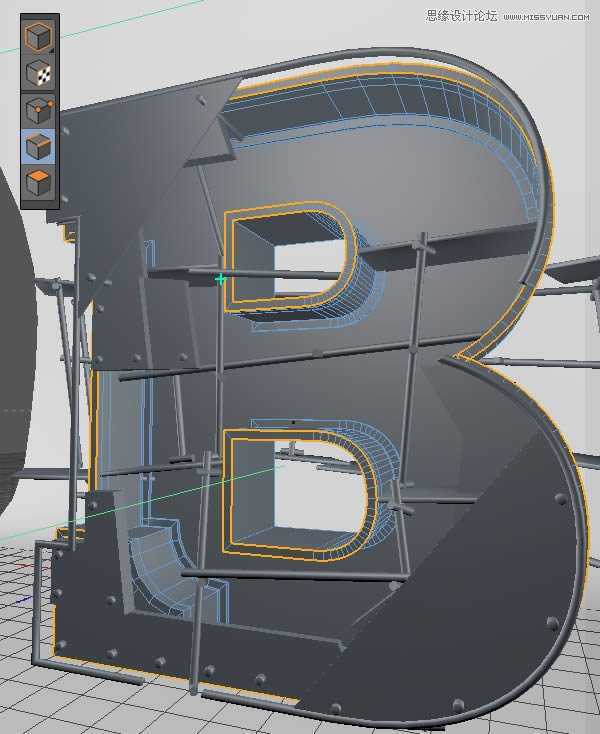

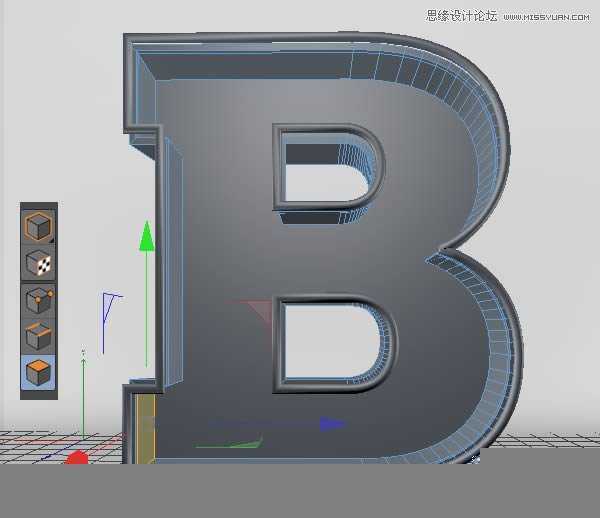

(33)选中B物体的循环边
(34)右键选择“倒角工具”，拖动得到光滑的圆形边缘
(35)重复上述过程，应用在内边缘

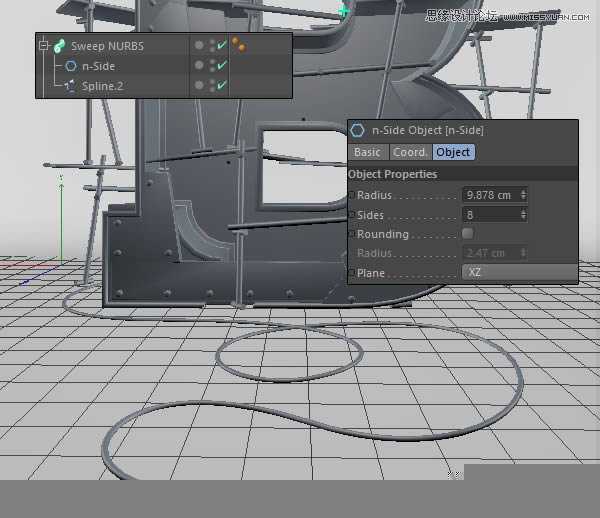

(36)创建一个N-side曲线，设置八面，调整大小
(37)用贝塞尔曲线工具创建一条曲线
(38)扫描两条曲线，得到一个管子，效果如下图
(39)重复上述步骤，制作下图铁棒效果
(40)重复上述过程，创建另一根电缆的另一端
(41)调整位置

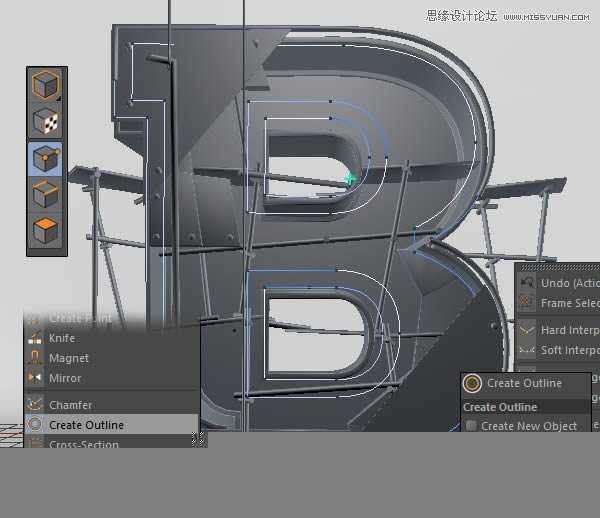

(42)现在创建轮廓，并删除原始样条线，如下图所示

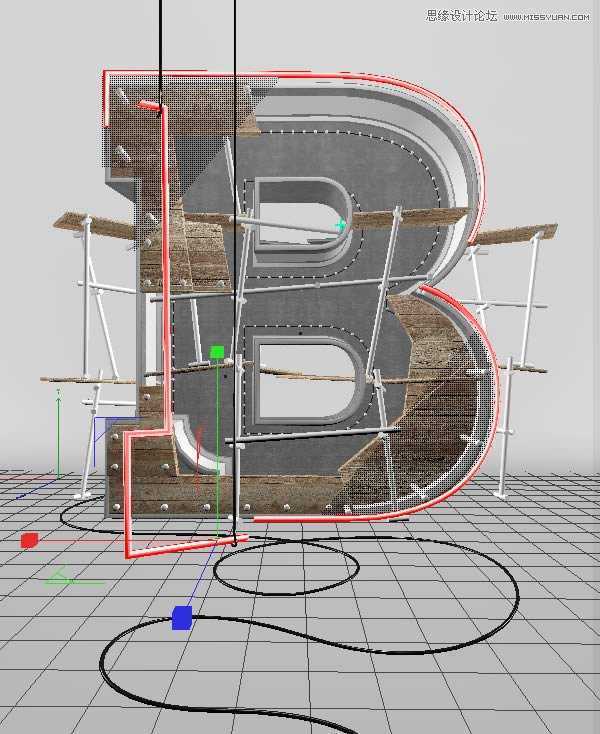

(43)创建一个克隆对象，设置参数如下，将建好的霓虹灯模型和样条线拖进克隆效果下，得到下图效果
4、纹理贴图

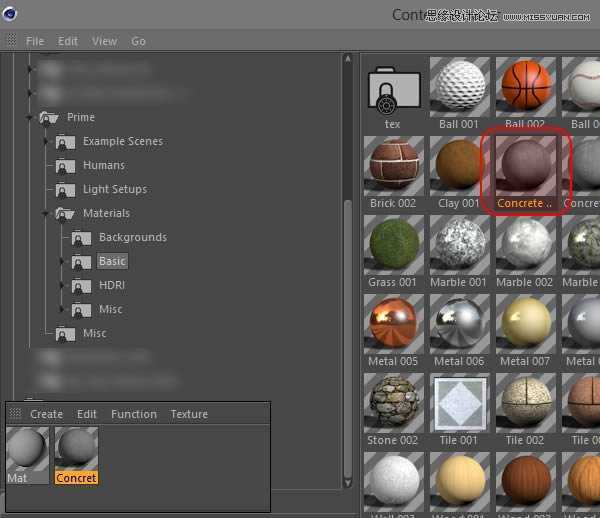

(1)执行“窗口>内容游览器”
(3)新建材质，设置参数如下
(4)新建材质，命名为“chrome”，并设置如下参数，并将其应用给钢管

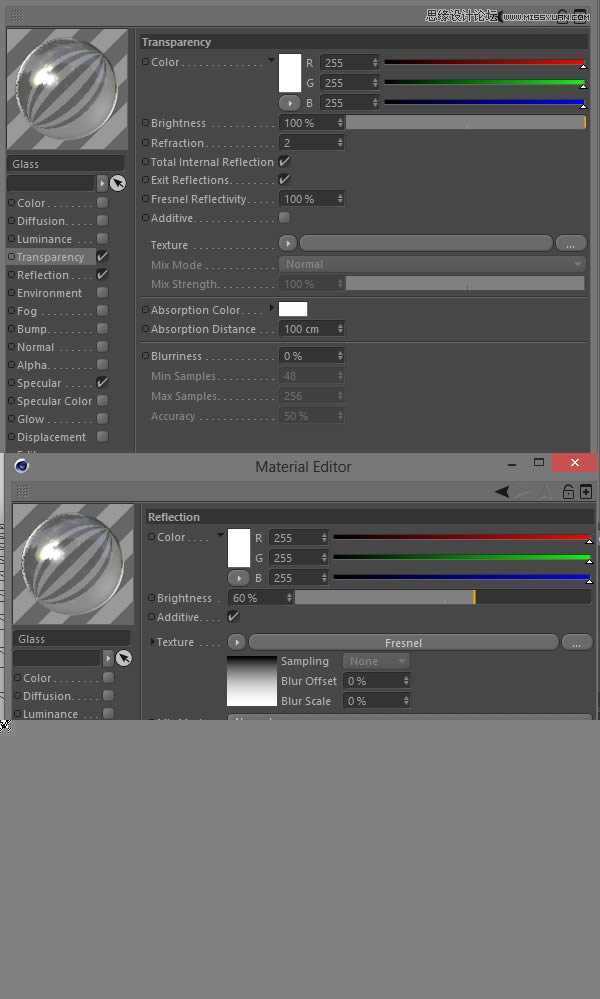

(5)新建材质“Glass”，设置参数如下，并应用在玻璃面板

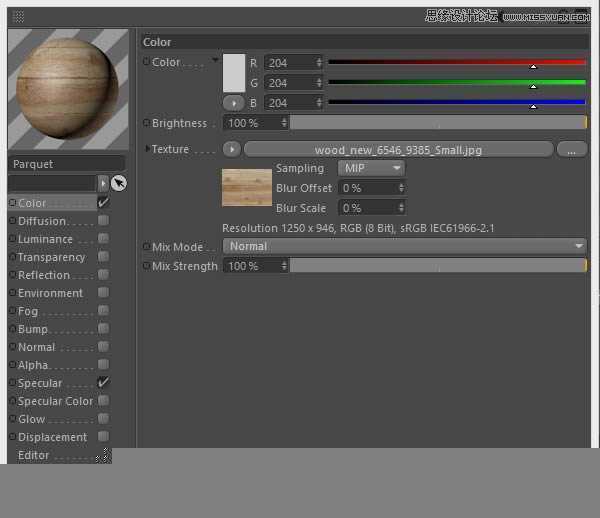

(6)新建材质“parquet”，设置参数如下：
(7)在Photoshop中打开木质纹理，执行“图像>模式>灰度”，接着执行“图像>调整>反相”，使用如下的曝光值(图像>调整>曝光)，将图像保存为jpg文件，命名为“parquet_bump.jpg”

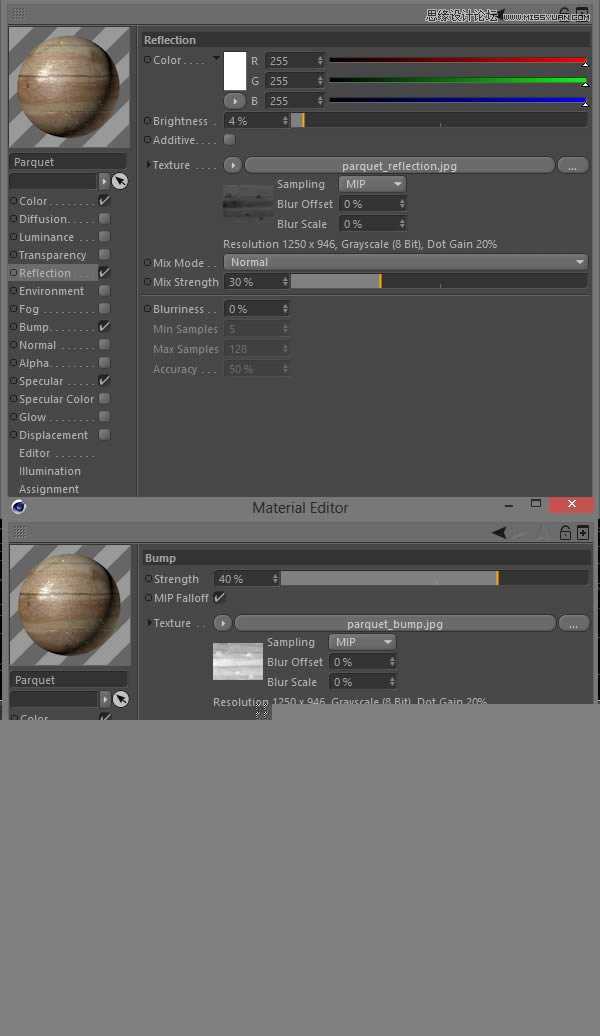

(8)在Photoshop中打开木质纹理，将其转换为灰度模式(图像>模式>灰度)，并设置曝光(图像>调整>曝光)，将图像保存为jpg，命名为“parquet_reflection.jpg”，然后回到C4D，设置如下参数：
(9)将材质赋予木板

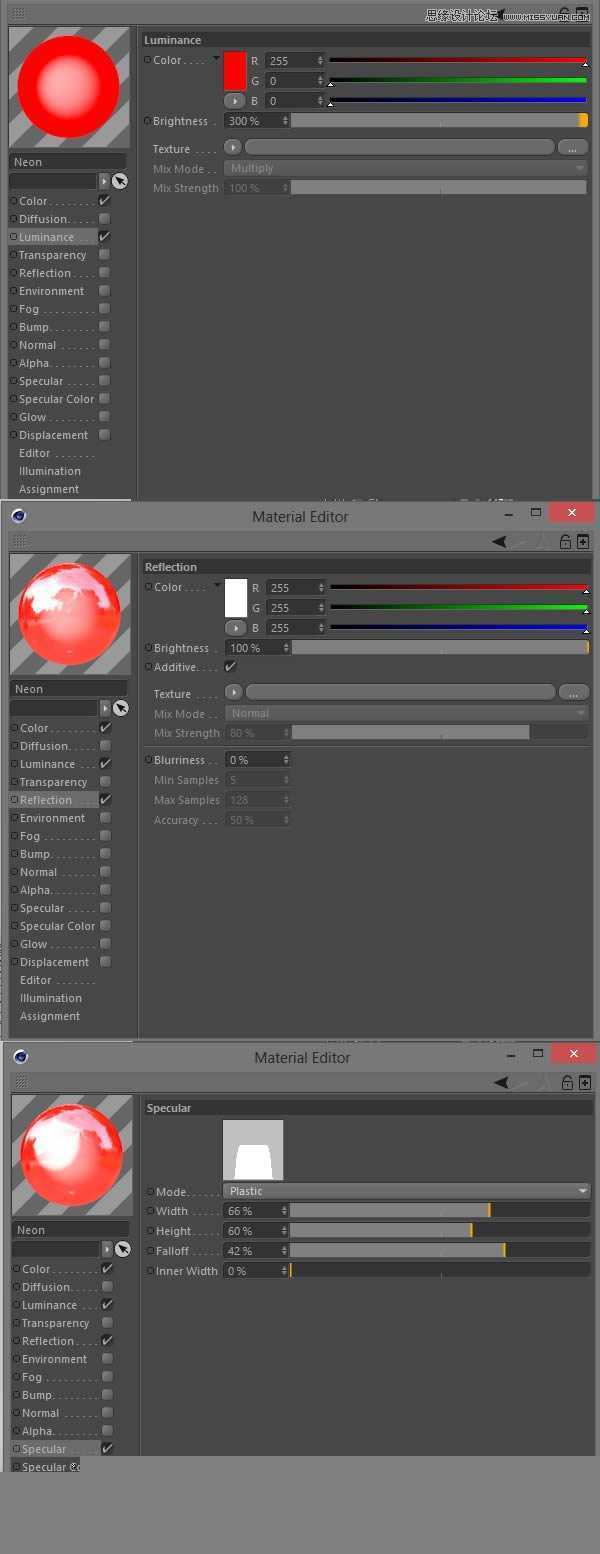

(10)新建材质“Neon”，设置如下：
(11)继续设置其他参数
(12)将刚才设置的材质赋予霓虹灯管
(13)选择B物体的下列面，并应用“chrome”材质

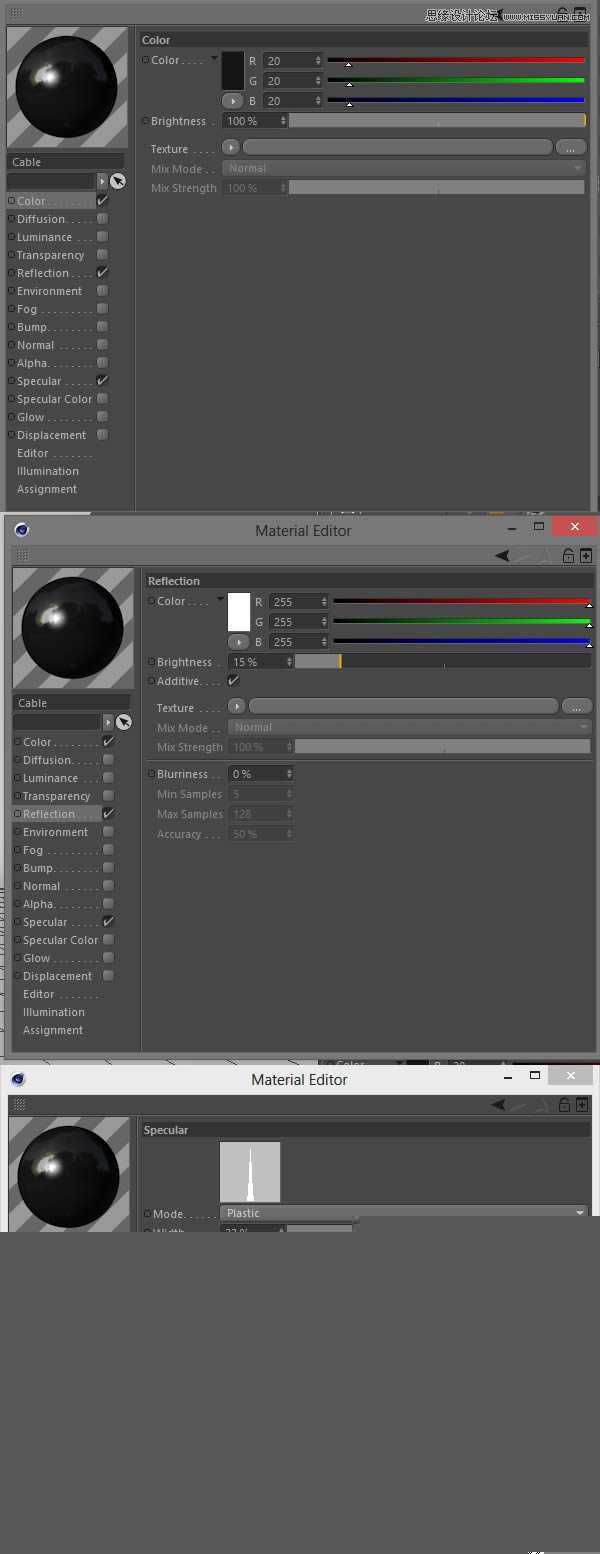

(14)新建材质“Cable”，设置如下：
(15)将其应用到图中的3条电线
5、灯光

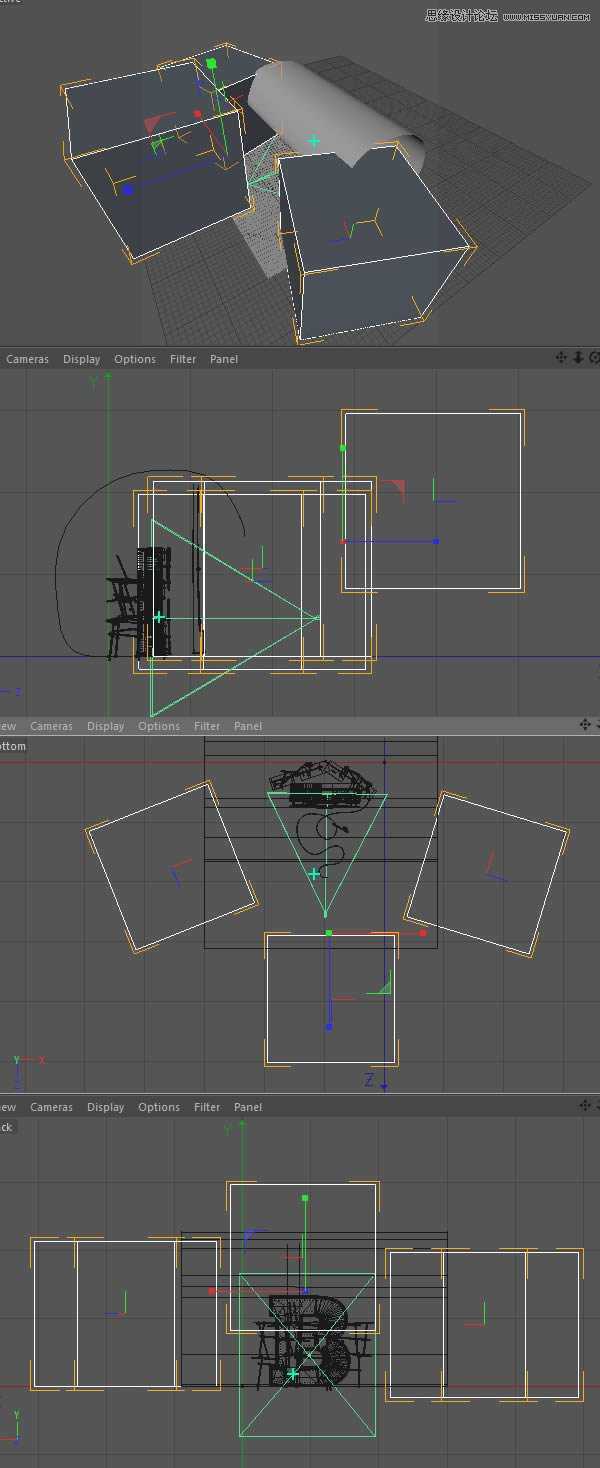

(1)创建3个立方体，并放置在如下位置，确保摄像机不被挡住

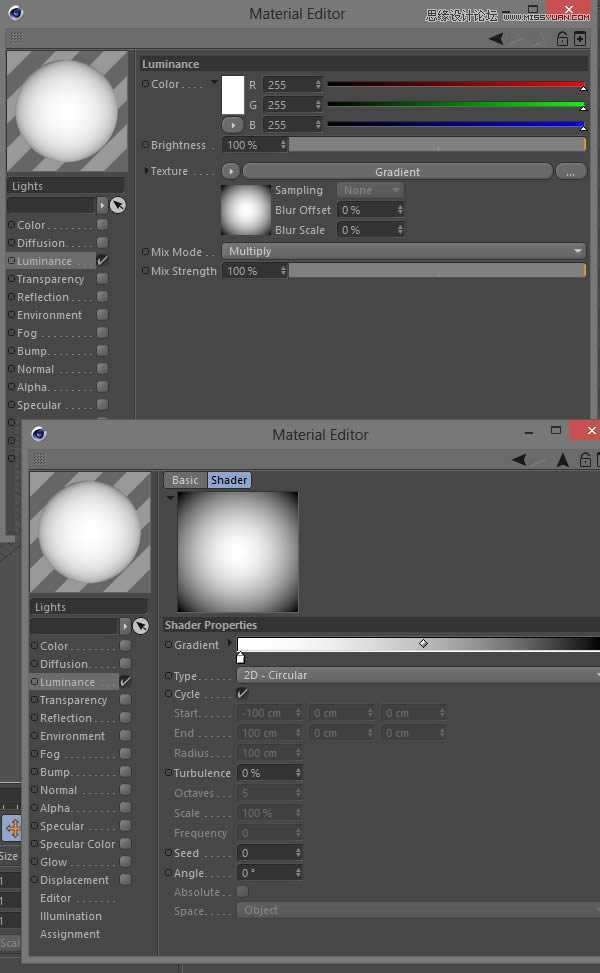

(2)创建新材质“Lights”，设置如下，并将其赋予三个立方体
(3)如果这时发现场景太小了，可以适当加大场景
(4)修改场景的材质，参数如下：

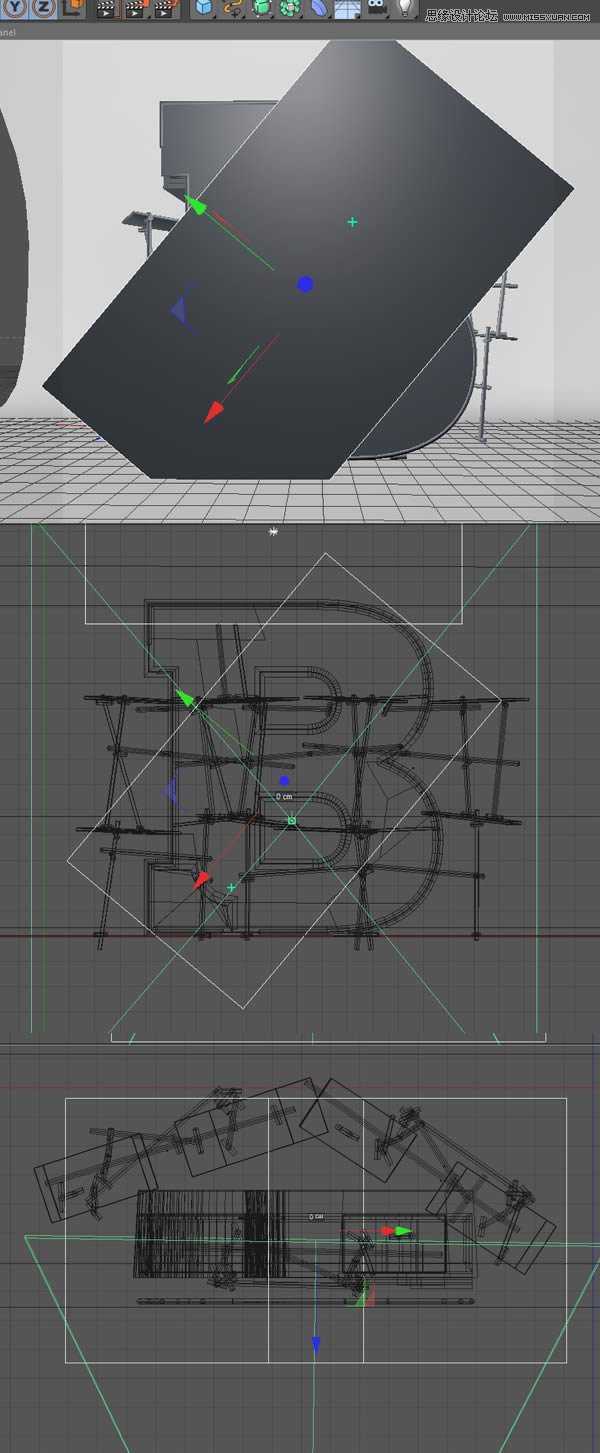

(5)创建一个聚光灯，放置在如下位置
(6)再创建一个聚光灯，放在B物体的背后
(7)转到侧视图，调整灯光位置，避免场景挡住灯光

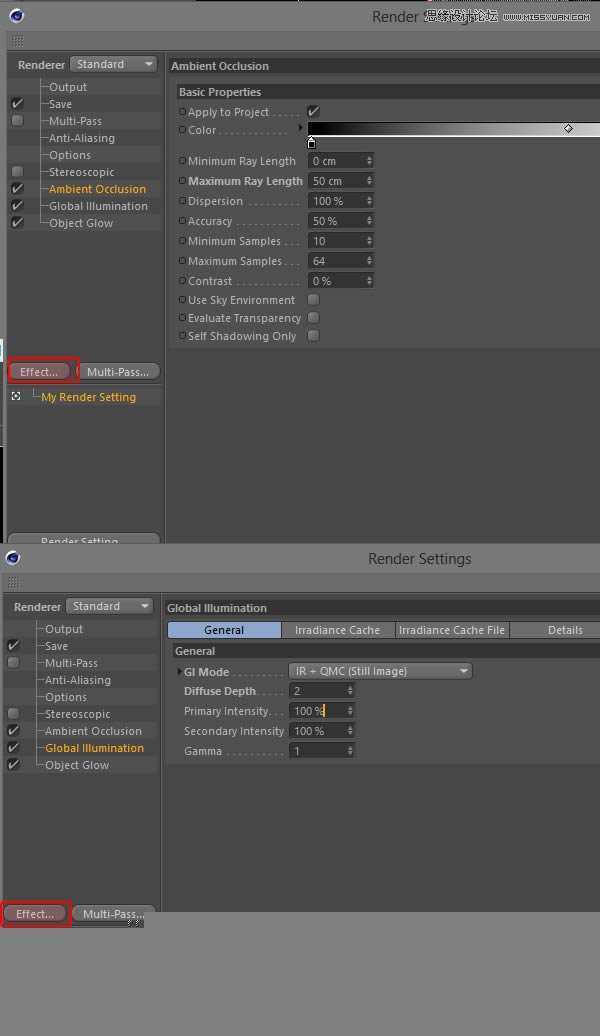

(8)打开渲染设置，设置如下参数，开始渲染，可能需要一段很长的时间
(9)等待渲染结束，将图像保存为TIFF格式，并命名为“Raw”
6、Photoshop中后期处理
(1)在Photoshop中打开TIFF文件，执行“选择>色彩范围”，用吸管点击一个红色区域，选中如下区域，点击确定
(2)复制并粘贴选择的部分，右键单击图层选择图层样式，勾选颜色叠加选项，并改变颜色为红色，然后将图层转换为智能对象，再栅格化层，改变图层混合模式为“线性减淡”
(3)应用一些高斯模糊，值不要太大，5PX即可，然后引用如下图层样式：
(4)现在需要对整体做一些色彩校正，执行“图层>新建调整图层>亮度/对比度”，设置参数如下

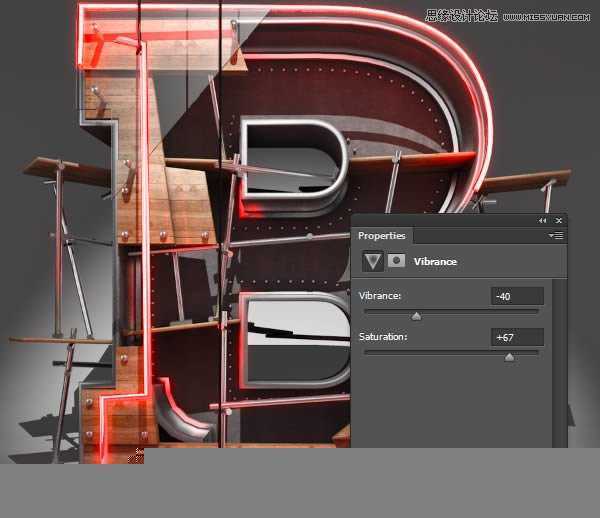

(5)创建另一个调整层“自然饱和度”，设置参数如下
(6)继续创建调整层“色相/饱和度”，设置参数如下：
(8)完成后，拼合图像，并应用“滤镜>锐化>USM”，设置为50%即可
好了，这个教程基本算完成了，个人感觉PS后期这些说的不是很明白，如果感觉自己PS技术还行的话，就自己看着调吧!我觉着完全可以处理的比教程里的强!最后再来看下效果吧!
下面还有一些牛人模仿这个教程做的一些习作，也供大家欣赏吧!不过我相信大家一定能做得比这些都好!期待大家的大作!
Photoshop结合C4D制作三维立体艺术字母B
原文：http://www.jb51.net/photoshop/94282.html
