这个教程将给大家进行详细的讲解在AI中如何更好的处理一些细节的操作，下面领大家一起学习Illustrator实例教程：绘制神秘彭罗思三角，具体内容如下：

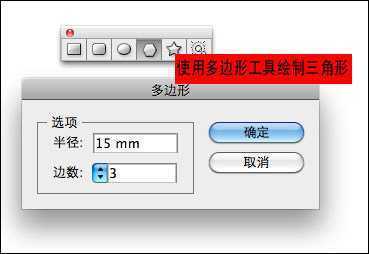

步骤一、打开AI，新建一个画布，利用多边形工具绘制半径为15mm的三角形。如图所示：
技术分享

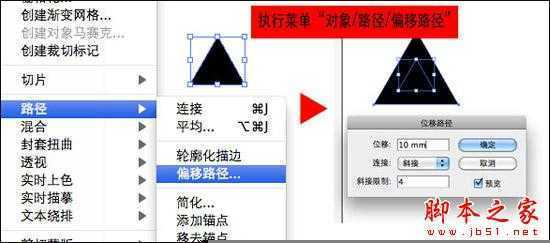

步骤二、然后在菜单中选择【对象】选项，在下拉菜单中选择【路径】，接着选择【偏移路径】，接着在弹出的窗口中设置位移为10mm，连接为斜接，限制设置为4。如图所示：
技术分享

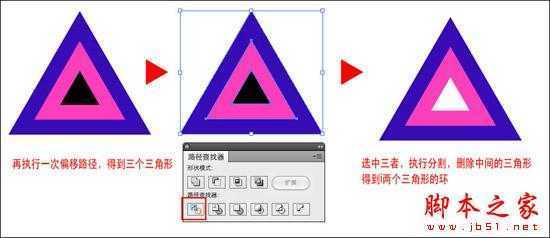

步骤三、在执行一次偏移路径，将会得到三个三角形，然后选择三个三角形进行分割，删除中间的三角形得到两个三角环。如图所示：
技术分享

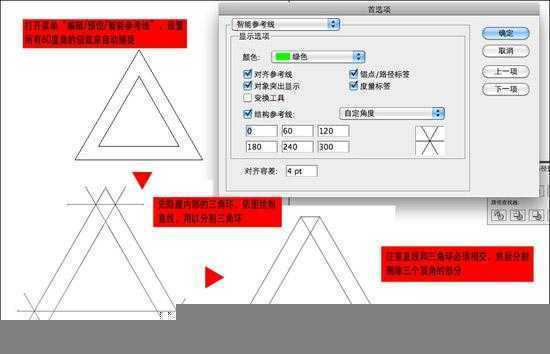

步骤四、打开菜单栏中的【编辑】，选择【预设】选项中的【智能参考线】选项，设置所有60度角的倍数来自动捕捉，然后隐藏内部的三角环，绘制直线用来分割三角环，最后分割删除三个顶角的部分。如图所示：
技术分享

步骤五、同上面一样，将里面的三角环也进行分割，最后将需要的部分通过合并合成一块，最后得到三块物体，填充相应的明暗效果即可。如图所示：
技术分享

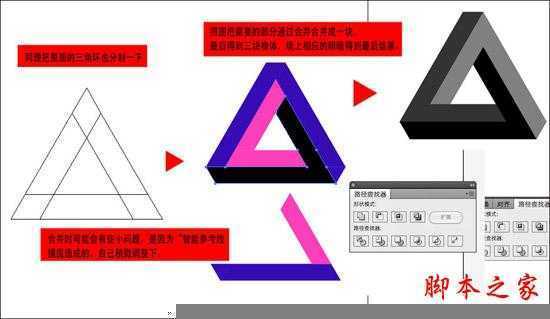

最后，小编给大家进行一个详细的分解过程。相信大家都应该会明白的！
技术分享

看了Illustrator实例教程：绘制神秘彭罗思三角的详细教程，相信你也会了吧，赶快去试试吧，你一定也会做的很好的。
