Linux 网卡设备驱动程序设计（3）

三。网络子系统深度分析

　　用户程序通过网络发送这个网络数据包

　　通过

　　　　　　SCI

　　　　　　协议无关接口

　　　　　　协议栈　《   UDP的实现  会选择路由

　　　　　　　　　　《    IP的实现　  会建立这个邻居子系统，建立邻居信息

　　　　　　设备无关接口

　　　　　　驱动

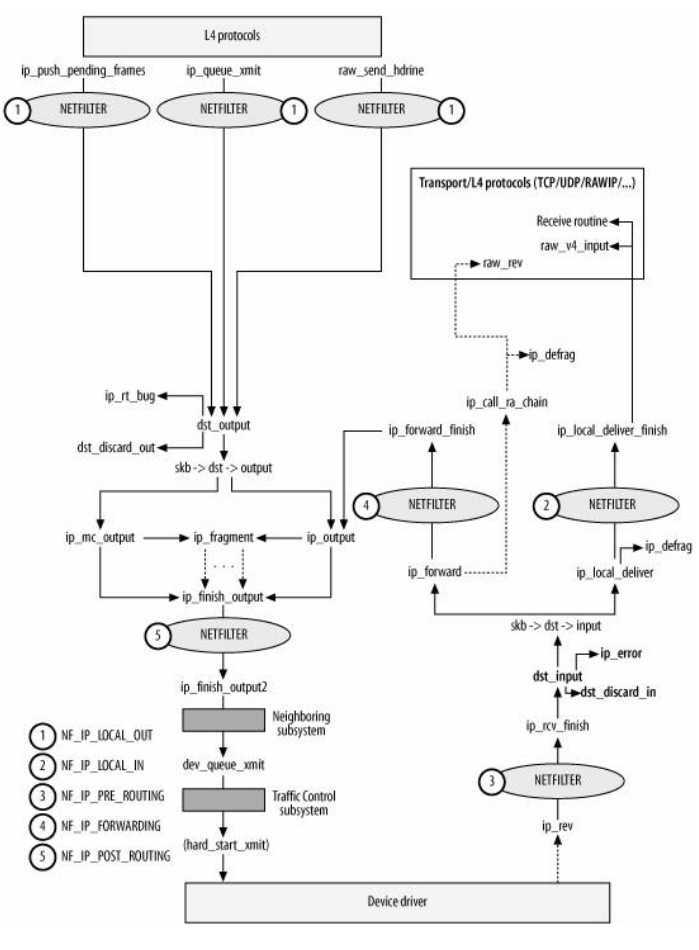

　　函数调用关系（对应上面）

　　　　　　socket_file_ops

　　　　　　do_sock_write

　　　　　　_sock_sendmsg

　　　　　　(SCI 接口)

　　　　　　udp_sendmsg(路由ip_route_output_flow)

　　　　　　udp_push_pending_frames

　　　　　　(选择路由)

　　　　　　ip_push_penging_frames

　　　　　　ip_local_out(实现防火墙)

　　　　　　dst_output

　　　　　　ip_finish_output

　　　　　　ip_finish_output2(dev->neighbour->output)

　　　　　　// 邻居子系统

　　　　　　arp_generic_ops->neigh_resolve_output

　　　　　　(建立邻居子系统)

　　　　　　dev_queue_xmit

　　　　　　dev_hard_start_xmit

　　　　　　（协议无关接口）

　　　　　　dev->netdev_ops->ndo_start_xmit

　　　　　　（驱动）

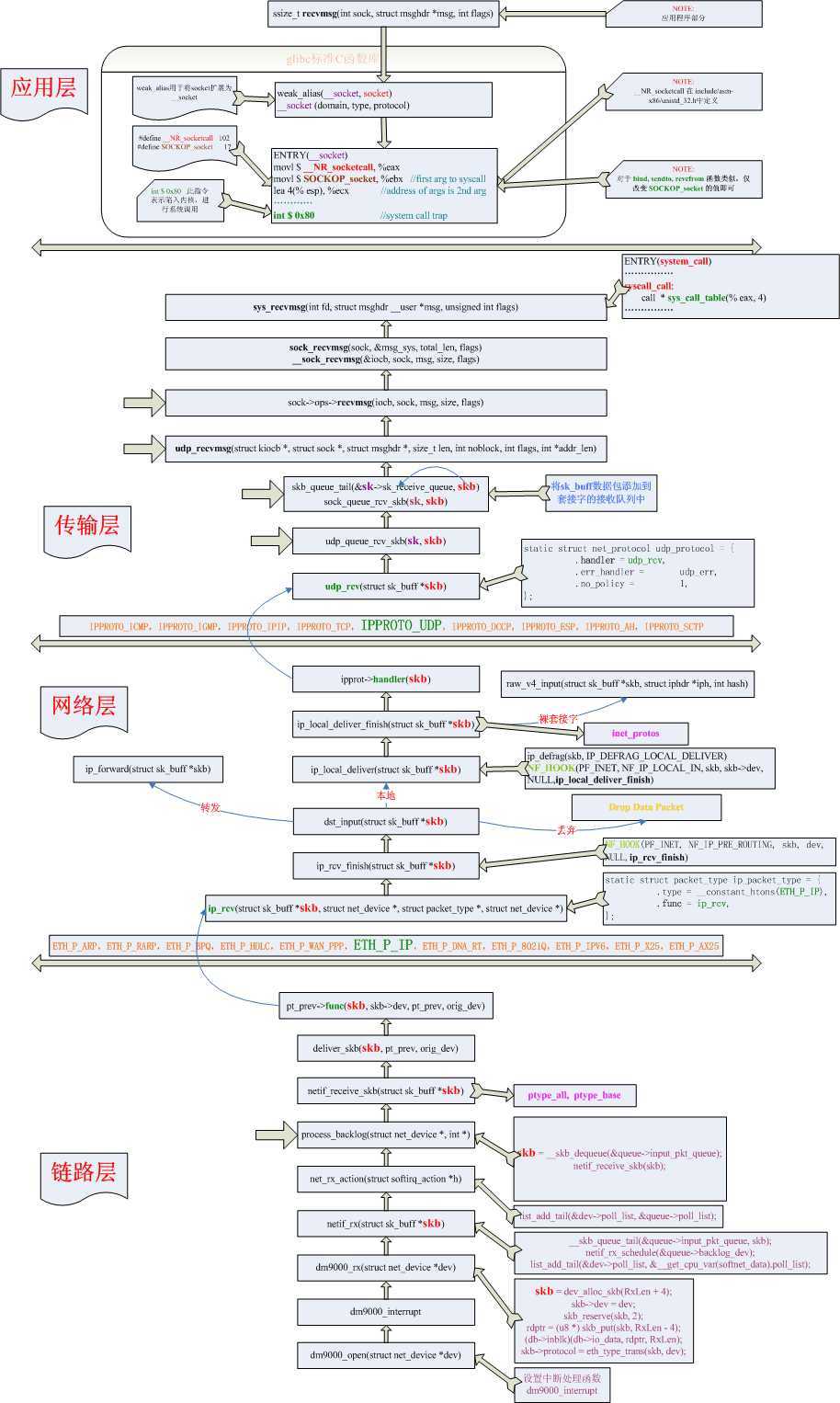

　　2.网卡收到数据包如何交给用户来处理

　　　　　　收到函数Receive（）

　　　　　　会产生一个中断

　　　　　　1. 接受

　　　　　　　　(1). 从硬件中读取数据到SKB中

　　　　　　　　(2).调用Netif_rx()函数

　　　　　　2.
