74LS165芯片讲解：
外接一个同步移位寄存器 74LS165芯片，拓展一个 8 位 并行输入端口的电路， 可将接在74LS165芯片的8个开关 S0——S7 的状态 通过 串行口方式 0 读到 单片机内。
SH/LD : （一） 控制端
低电平： 74LS165芯片可以并行输入数据，且串行输入口关闭
高电平： 并行输入关闭，串行输入口打开，可以向 单片机串行传送数据。
当 P1.0引脚连接的开关S合上的时候，可以进行 S0-S7的状态数字量的并行输入。
单片机采用中断的方式来对状态进行读取，并从 P2 端口通过 LED 显示输出。 （也就是对应LED 灯点亮）

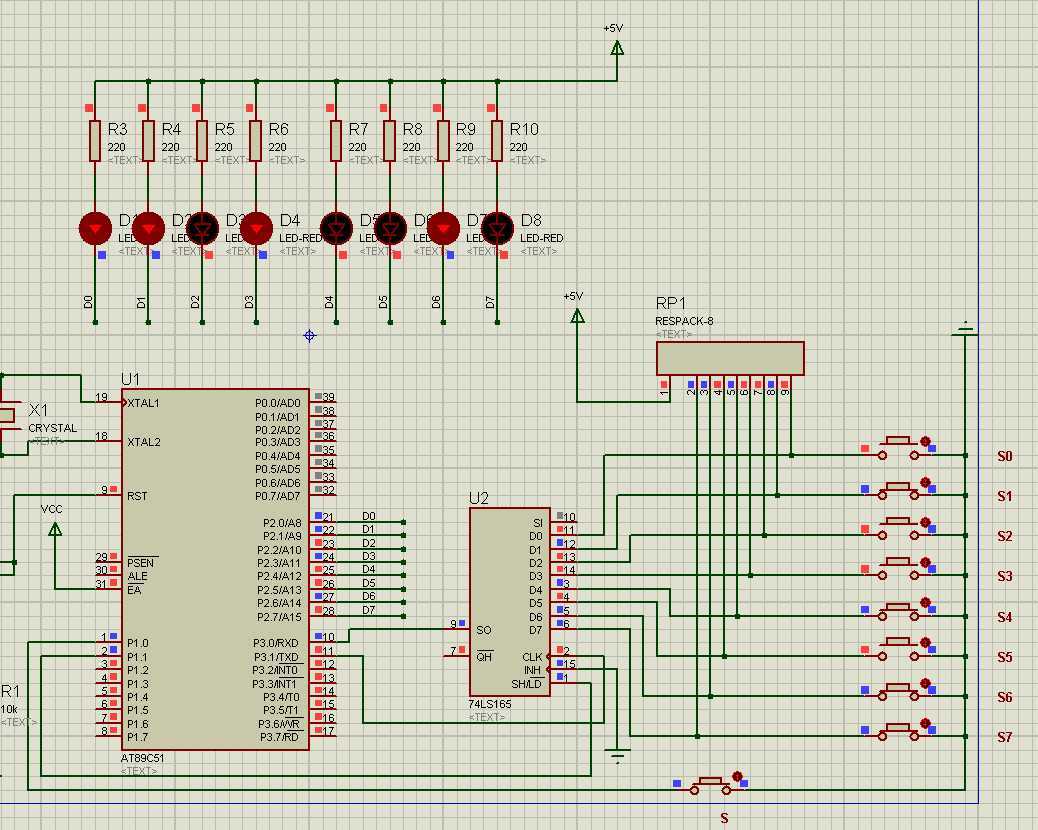

仿真电路图：
参考代码：
1 #include<reg52.h> 2 #include"intrins.h" 3 #include<stdio.h> 4 #define uint16 unsigned int 5 #define uchar8 unsigned char 6 7 uchar8 nRxByte ; 8 9 sbit P1_0=P1^0; 10 sbit P1_1=0x91; 11 12 void delay ( uint16 i) 13 { 14 uchar8 j; 15 for( ; i>0;i--) 16 for(j=0;j<125;j++) ; 17 18 } 19 20 main() 21 { 22 SCON = 0x10; // 这里设置了 对应 REN =1， 允许了串行口接受数据 23 ES=1; // 允许串行口中断 24 EA=1; // 允许全局中断 25 26 for( ; ; ) ; 27 28 } 29 30 void Serial_Port( ) interrupt 4 // 串行口中断服务子程序 31 { 32 33 if(P1_0 == 0) // 解释： P1^0 =0 表示开关S 按下， 可读开关 S0~S7 的状态，如果不按下，就没法输入低电平 34 { 35 36 P1_1=0; // 165芯片允许并行读入开关的状态，串行口关闭 37 delay(10); 38 39 P1_1=1; // 将 开关的状态 串行 读入到 串口中 40 41 RI=0 ; // 接收中断标志 RI 清 0 42 43 nRxByte = SBUF ; // 开关状态从 SBUF 读入到 nRxByte 单元 44 45 P2= nRxByte; // 开关状态数据送到 P2 端口， 驱动 发光二极管 发光 46 47 } 48 49 }
总结： 可以先 按下 S ,然后选 按下 s1 S4 S6 S7 ，按下总运行开关，数据会像 8位 一样传输到 SBUF
当然你也可以按下 总开关，然后随便怎么按， LED 也会对应 点亮，只是分了几次串行通讯而已。 也就是执行了 好几次 串行口中断程序。
