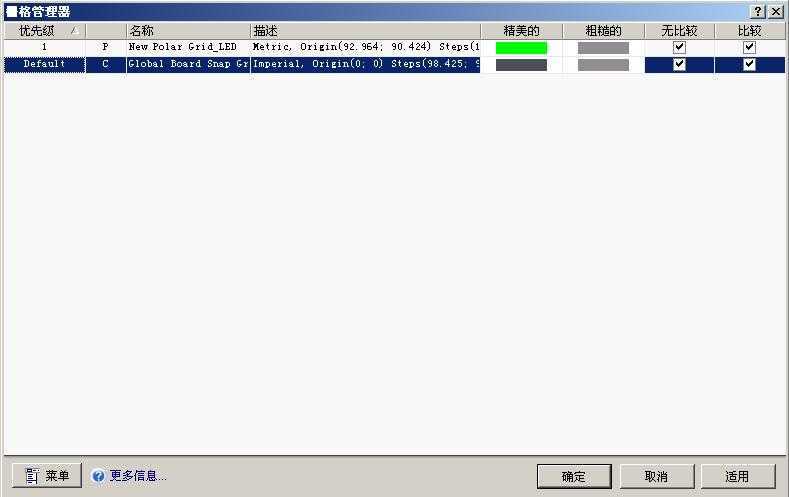

1、键盘快捷组合 O+G,打开栅格管理器，点击左下角的“菜单”，在对话框中的选择“添加极坐标栅格”。

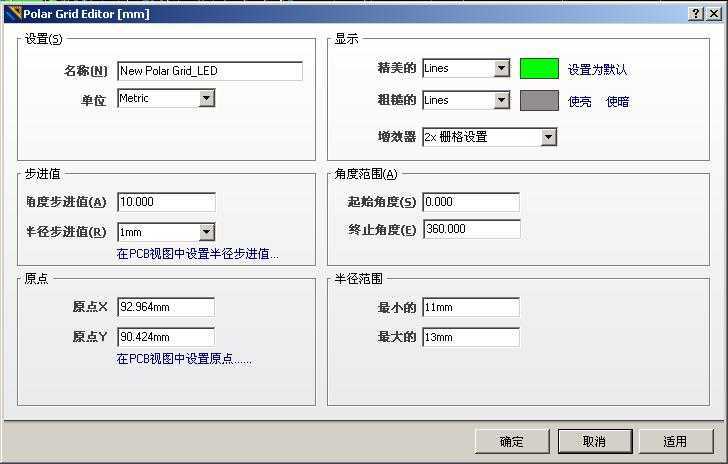

2、双击新添加的优先等级为1的栅格，在弹出的polar grid editor 对话框中，对里边的内容进行设置。

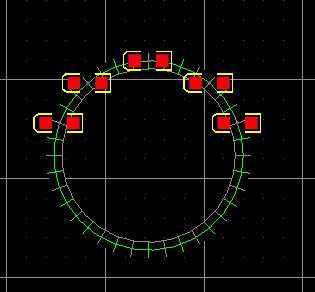

请查看我的例图，多尝试。选择放置位置的时候，点击左下角的“在PCB视图中设置原点”，没设置一项就点击“适用”。可以看到PCB上栅格设置内容的变化。

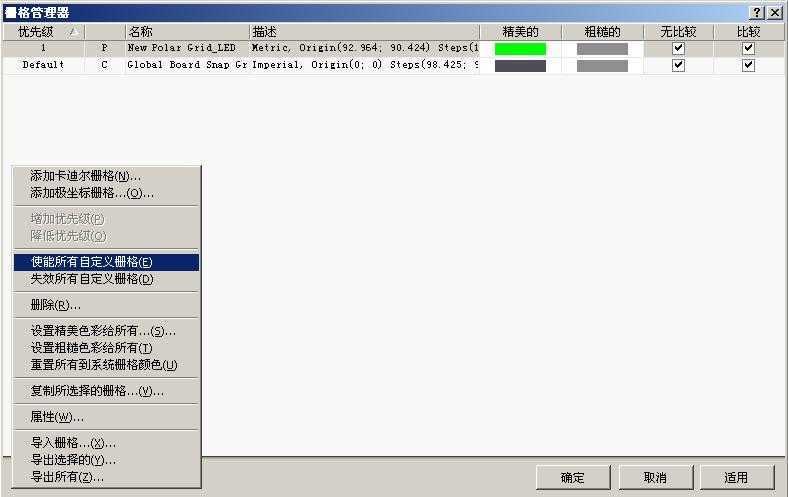

3、点击左下角的“菜单”，在对话框中的选择“使能所有自定义栅格”。，开始尝试效果。
4、元器件的角度调整需要自己双击元器件单个设置，全局设置，或者直接放置自动角度调整，本人还没有尝试出来。
