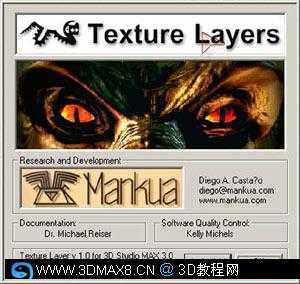

3DMAX 另类贴图新概念——Texture Layer
技术分享

　

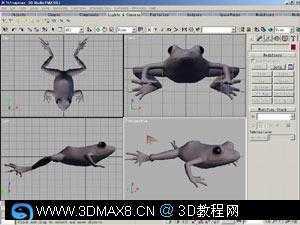

1.打开付送的 TLFrog.max 文件。
技术分享

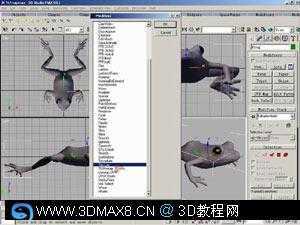

　2.选择青蛙，进入到修改面板，点击 More 按钮，选择Tex Lay 编辑器。
技术分享

　3.按住贴图类型按钮就会出现所有贴图类型的按钮，继续按住鼠标然后选择 Spline mapping 。技术分享

　4.在 Channels 管理器面板中，命名为 Channel 1

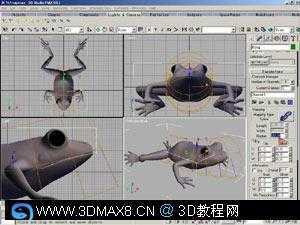

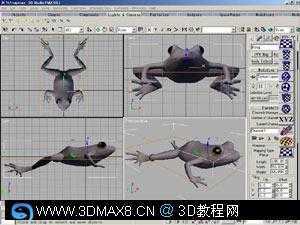

　5.在滚动条的底部，在 Spline mapping 栏点击 Pick Spline 按钮，然后选择 BodyLine 线条，这根线条的贴图坐标就立即出现了。技术分享

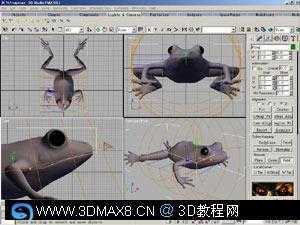

　6.在 Namals 栏中点选 Plane.这时候会有一排的蓝色线条从青蛙的体内垂直朝上。
　7.点击 Local Curves 中的 U Offset 键，弹出了 U Offset Control Curve 对话框。使用选择工具，分别选择两个端点，把两点的 Y 坐标都改为1.0。技术分享

　8.在 Mapping 栏中，把 Radius 改为20。
技术分享

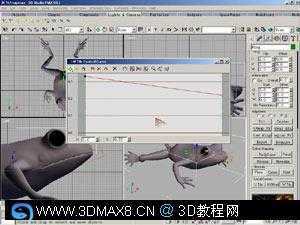

　9.在 Spline Mapping 栏中点击 W Tile 按钮，调出 U Offset Control Curve 对话框。
　10.把第一个点的坐标改为 X=0 Y=0.33
　11.把第二个点的坐标改为 X=1 Y=0.22
技术分享

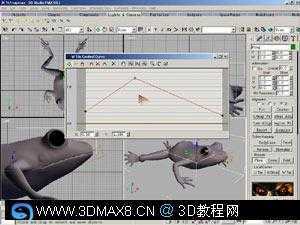

　12.使用添加节点工具，在线条上新加一个点，坐标是 X=0.36 Y=1.244
技术分享

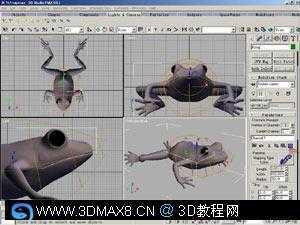

　13.选择所有的点，然后点击 Bezier-Smooth 按钮。移开对话框看，Gizmo 的形状已经把青蛙的身体包围了。技术分享

　14.点击 Preview 按钮，为了加速工作的进程，Tex Lay 在默认的视口是没有应用贴图的，你必须把它打开。技术分享

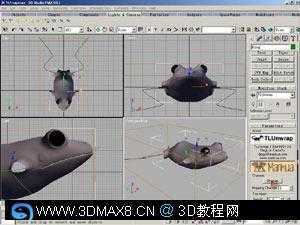

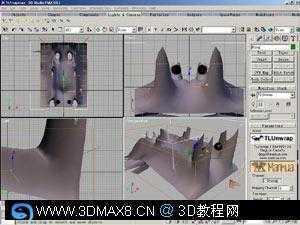

　15.给青蛙再添加 TLUnwrap 编辑器。
技术分享

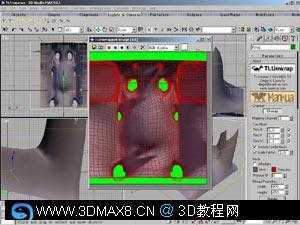

　16.点击 Unwrap ,把青蛙的身体表皮展开。
技术分享

　17.在 Bitmap Properties 栏调整 Width:400 Height:450
　18.隐藏青蛙的眼睛。
　19.点击渲染。
技术分享

　20.保存刚渲染的图。

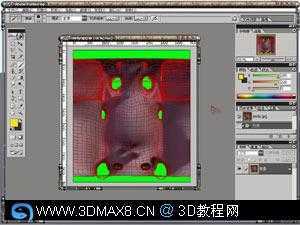

　21.在Photoshop打开刚渲染的图象。
技术分享

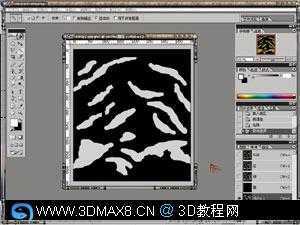

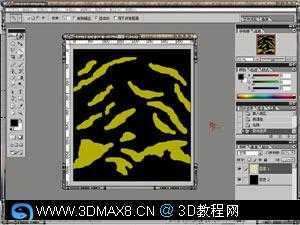

　22.在青蛙的身体展开图上新建一个图层，发挥你的想象力在新图层上绘划出身体的纹理，把图层的透明度调到50%。技术分享

　23.保存你新画的位图。
　24.回到 MAX ，打开材料编辑器，把一个新的材质球付给青蛙。

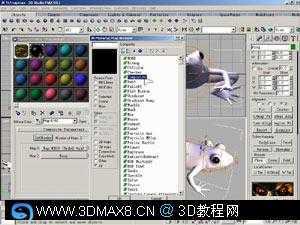

　25.打开MAP面板，选择 Diffuse 进入 Material/Map Browser 对话框，选择 composite 。技术分享

　26.点击 MAP1 右侧的 None 按钮，选择刚才为青蛙做的纹理贴图。这张位图暂时并不需要衰减，因为青蛙现在还只有一张图。
　27.把 TLUnwrap 编辑器删掉。

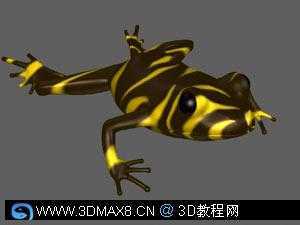

　28.最后渲染效果。
技术分享

　29.另外的四肢原理跟青蛙身体的贴图是一样的。

　为了使用材质编辑器的Composite功能，必须制作Alpha通道。这里要特别要注意，储存时要存为Tga32比特，因为这种格式才能够直接识别MAX中的通道值。
　这张图是用Texture Layer贴的。
技术分享

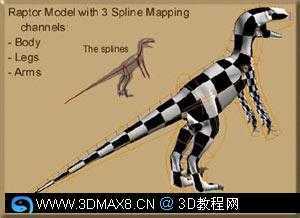

　Advanced Mapping types ------Spline Mapping
技术分享

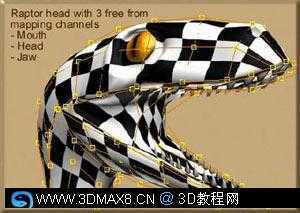

　Advanced Mapping types------Free Form Mapping
技术分享

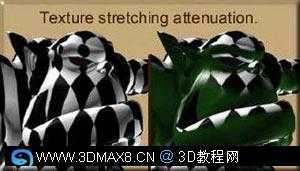

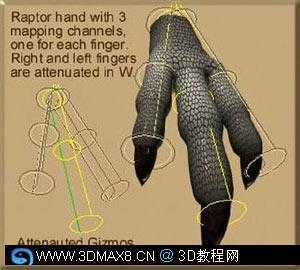

　Attenuation Tools------Gizmo Attenuation
技术分享

　Attenuation Tools------UVW Normal Attenuation
技术分享

　Attenuation Tools------Face Selection
技术分享

原文：http://www.jb51.net/3DMAX/2665.html
