cad对齐标注怎么用? 这篇教程是向大家介绍AutoCAD2013中文版DIMALIGNED命令对齐标注使用方法，实现对齐标注后，所有标注尺寸的尺寸线与两条尺寸界线起始点间的连线平行。教程实用性很强。很适合新手学习。推荐给大家，希望对大家有所帮助！
图00
1.执行【DIMALIGNED】命令，或在AutoCAD2013工具栏中选择“标注”-“对齐”按钮，如图所示。
图01
2.AutoCAD2013命令提示：
图02

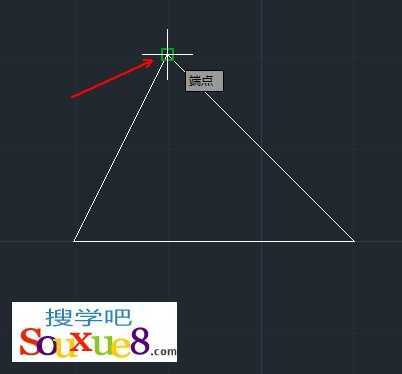

在此提示下单击选择图形对象斜边的上端点，如图所示。
图03
3.AutoCAD2013命令提示：
图04
在此提示下单击选择图形对象斜边的下端点，如图所示。
图05
4.AutoCAD2013命令提示：
图06
用户可以在此提示下拖拽鼠标确定尺寸线的位置，或通过其他选项重新输入尺寸文字、尺寸文字的旋转角度等，这些选项操作与执行线性标注命令的同名选项的操作相同，不在介绍。
直接拖拽鼠标到合适位置，单击鼠标确定，完成AutoCAD2013对齐标注，如图所示。
图07
教程结束，以上就是AutoCAD2013中文版DIMALIGNED命令对齐标注使用教程，希望大家看完之后会有所帮助，谢谢大家阅读!
