3DMAX制作篮球场建模教程

时间：2015-12-01 16:12:10 阅读：305 评论：0 收藏：0 [点我收藏+]

驰骋球场-3DMAX制作一个篮球场教程：
先看一下效果：
技术分享

制作过程：
整个篮球场的制作分为两大部分：一部分是先来制作篮球场的场地，保存成一个模块；另一部分是制作篮球架，然后把“篮球场”合并进来。最后是材质的编辑。
一、首先来制作篮球场的场地。
1、单击文件下的“重设”命令，重新设置系统。选择“创建”按钮，进入创建命令面板，点击“几何体”按钮，选择“方体”按钮，在顶部视图中创建一个长方体作为地面，参数设置长度为200，宽度为125，高度为3，如图1所示：

技术分享

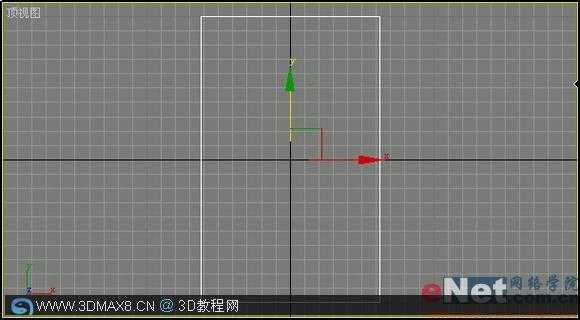

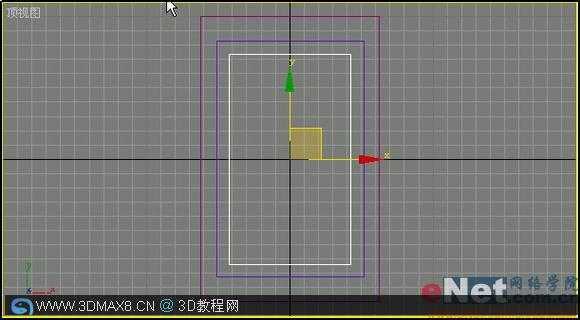

2、在创建命令面板中，单击“平面”按钮，在顶视图中创建一个平面，作为篮球场，参数设置长度为165，宽度为103；接着在创建命令面板中，点击“图形”按钮，进入图形创建面板，单击“矩形”按钮，在顶视图中创建一个矩形作为篮球场的边线，参数设置长度为147，宽度为85，如图2所示：

技术分享

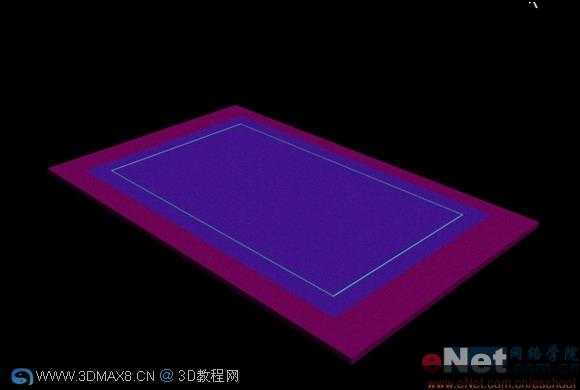

3、选中边线，然后选择“修改”按钮，进入修改命令免办，在“渲染性”卷展览中，单击“可以渲染”选项，设置其厚度为0.5，接着激活透视图，单击工具栏中的“快速渲染”按钮，效果如图3所示：技术分享

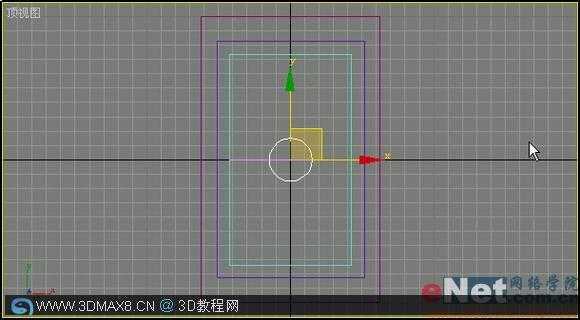

4、在创建命令面板中单击“线”按钮，在顶部视图中创建一个划分长方形的中线，做为篮球场的中线；然后在创建命令面板中单击“圆形”按钮，在顶部视图的横线上中创建一个半径为15的圆形，如图4所示：

技术分享

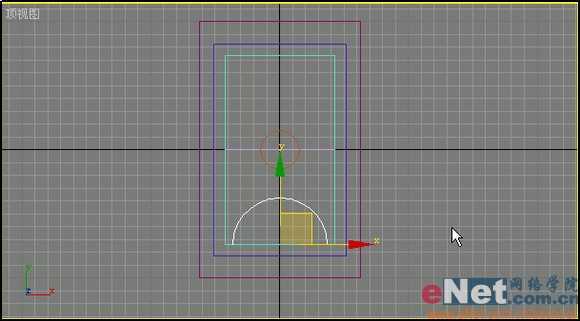

5、用同样的方法在顶部视图长方形的一侧的创建一个圆形，然后选中圆形，单击鼠标右键，在弹出的快捷菜单中选择“转换为可编辑样条曲线”命令；接着选择工具箱中的“修改”按钮，进入修改命令面板，单击“选择”卷展栏中的“线段”按钮，按住Shift键，选中圆形的下半部分线段，再按Delete键将其删除，如图5所示：
　
技术分享

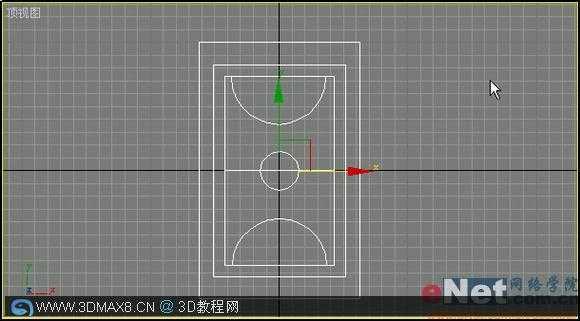

6、选中这个半圆，单击工具栏中的“镜像”按钮，在随后弹出的对话框中设置镜像轴为Y，然后调整到合适的位置，这样，篮球场地建模就算完成了，如图6所示：

技术分享

二、下面就开始制作篮球架。
1、首先重设系统，然后单击“创建”按钮，进入创建命令面板；然后选择“几何体”按钮，点击“方体”按钮，在顶部视图中创建一个方体作为篮球框的底座，设置参数长度为50，宽度为80，高度为10，如图7所示：

技术分享

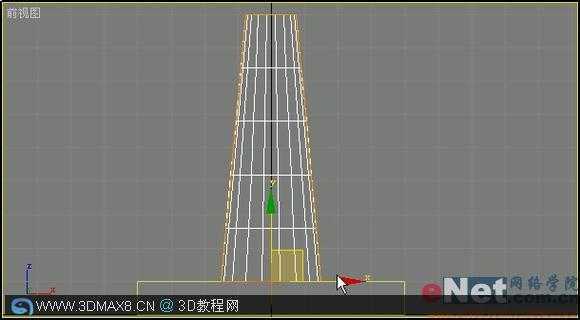

2、然后在创建命令面板中单击“圆柱”按钮，在顶部视图中创建一个圆柱体，参数设置半径为15，高度为80；接着选中圆柱体，单击“修改”按钮，进入修改命令面板，单击“编辑集列表”下拉列表中的“锥化”命令，在“缓冲参数”卷展栏中设置“锥化率”中的“数量”为0.5，设置完毕后，效果如图8所示：
技术分享

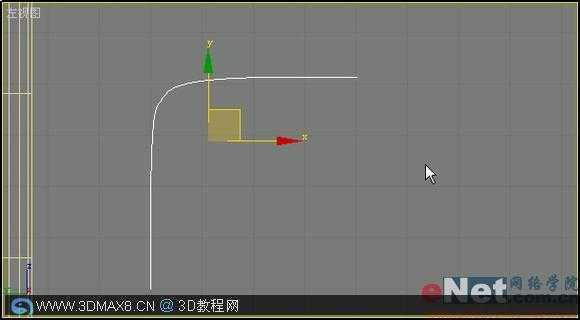

3、接下来在创建命令面板中单击“圆柱”按钮，在顶部视图中创建一个圆柱体，参数设置半径为7，高度为160；然后再选择“创建”按钮，进入创建命令面板，单击“图形”按钮，选择“线”按钮，在左视图中创建一个如图9所示的线形
技术分享

5、接着制作篮球板。单击“创建”按钮，进入创建命令面板；然后选择“几何体”按钮，点击“方体”按钮，在顶部视图中创建一个方体作为篮球框的底座，设置参数长度为90，宽度为150，高度为10，如图11所示：
技术分享

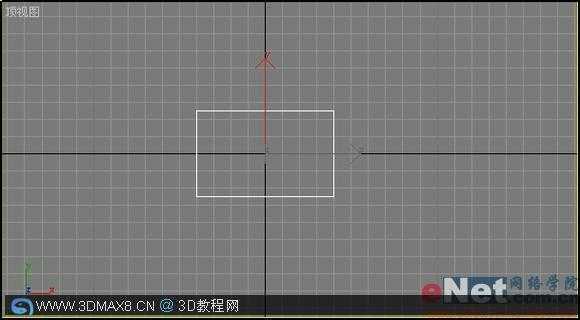

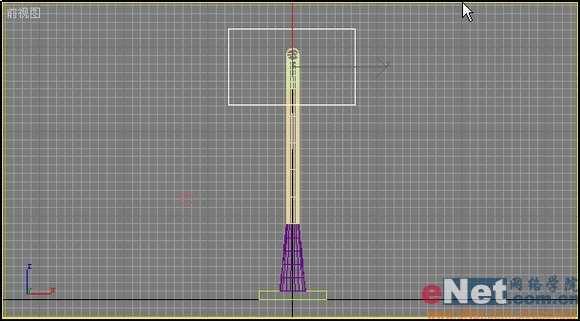

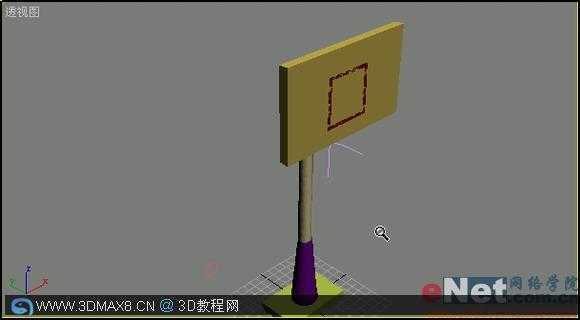

6、在创建命令面板中单击“图形”按钮，选择“矩形”按钮，在正面视图中创建一个矩形；然后单击工具栏中的“修改”按钮，进入修改命令面板，选择“编辑集列表”下拉列表中的“编辑样条曲线”命令，点击“样条曲线”按钮，在“几何体”卷展栏中，选择“轮廓”按钮，再其右边的填写框中设置数值为-3；接着在修改命令面板中单击“编辑集列表”下拉列表中的“拉伸”命令，设置“数值”为0.5，此时图形效果如图12所示：
技术分享

7、制作球网。单击“创建”按钮，进入创建命令面板；然后选择“几何体”按钮，点击“圆管”按钮，在顶部视图中创建一个圆管作为球网，设置参数半径1为15，半径2为20，高度为50；然后选择“修改”按钮，进入修改命令面板，单击“编辑集列表”下拉列表中的“锥化”命令，在“缓冲参数”卷展栏中设置“锥化率”中的“数量”为0.43，弯曲为-0.59，设置完毕后，效果如图13所示：
技术分享

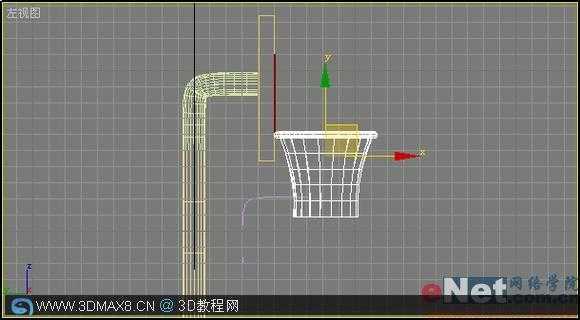

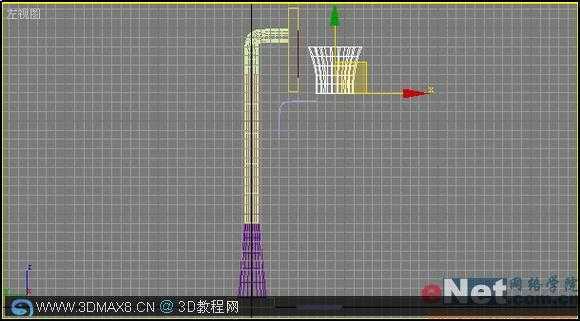

8、组装篮球框，在创建命令面板中单击“圆环”按钮，在顶部视图中创建一个圆环，参数设置半径1为22，半径2为2，然后把他们移动到合适的位置，如图14所示。
技术分享

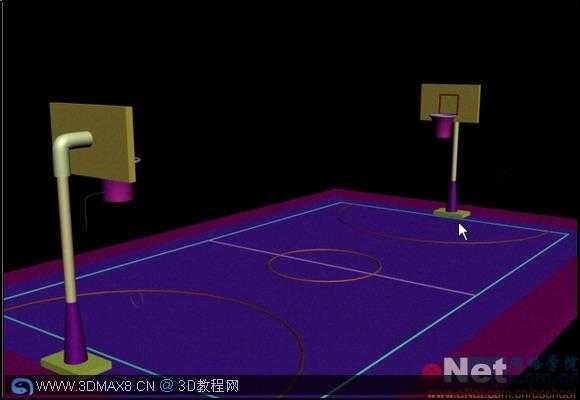

这样篮球场整个建模就算完成了。效果如图15所示：
技术分享

三、最后就是场地和篮球架、篮球框的材质的编辑。
1、场地材质的编辑。
选择“材质编辑器”按钮，打开“材质编辑器”窗口，选择一个样本球，在“胶性基本参数”卷展栏中单击“表面色”右边的按钮，在随后弹出的对话框中选择一幅木地板贴图；选中地面，单击材质编辑器窗口中的“将材质赋予物体”按钮，这样地面的材质就算完成。
2、篮球架和篮球框的材质编辑。
选择“材质编辑器”按钮，打开“材质编辑器”窗口，选择一个样本球，在“胶性基本参数”卷展栏中单击“阴影色”右边的色块，在随后弹出的窗口中参数设置红色为7，绿色为49，蓝色为20；再点击“表面色”右边的色块，参数设置红色为29，绿色为69，蓝色为40；选择“表面色”右边的色块，参数设置红色为216，绿色为220，蓝色为220；设置高光强度为30，光泽度为100，自发光为20，不透明度为60。
接着选择“表面色”右边的按钮，在随后弹出的对话框中选择一幅漂亮的贴图，选中篮板，单击材质编辑器窗口中的“将材质赋予物体”按钮，将材质赋予篮板。
下面在“材质编辑器”窗口中再选择一个样本球，在“着色基本参数”卷展栏中选中“线框”复选框，选中篮球网，然后单击材质编辑器窗口中的“将材质赋予物体”按钮，将材质赋予篮网。
3、点击“文件”下拉菜单中的“合并”命令，导入刚才制作的那个篮球场，并调整到合适的位置，然后复制另一个篮球架和篮球框。

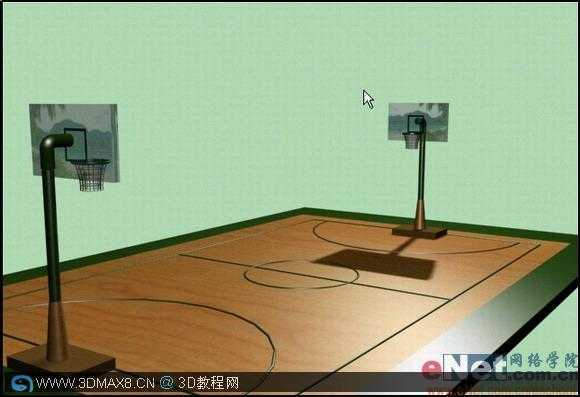

4、最后再创建命令面板中单击“创建”灯光按钮，单击“泛光灯”按钮，在顶视图中创建两条泛光灯。点击“渲染性”下拉菜单中的环境命令，在随后弹出的对话框中单击颜色设置按钮，设置为淡绿色；激活透视图，单击工具栏中的“快速渲染”，最终一个漂亮的的篮球场就制作完成了，效果如图16所示：
技术分享
