LEDs
LD1
1 RED on - PC和ST_Link通讯初始化成功
2 GREEN ON - 目标芯片通讯初始化
3 Blink RED/GREEN 和目标芯片通讯中
4 Orange ON 和目标芯片通讯失败
LD2
1 UserLED connected to Arduino signal D13
2 UserLED connected to stm32 PA5(Pin21)
1 使用STLINK 调试芯片 CN2(STLINK)插上跳线帽即可，CN4建议空，防止影响时序
2 JP6(IDD)用来测试STM32芯片功耗，平时插跳线帽，测电流时断开接入电流表
3 PA9 uart1 tx, PA10 uart1 Rx
4 PA3 arduino RX,USART2_RX; PA2 arduino TX,USART2_TX
5 默认CN9(D0,D1),CN10(35,37)未连接到芯片，而是连接到stlink的usart端口。如果需要使用，需要短接sb62,sb63,并断开SB13,SB14

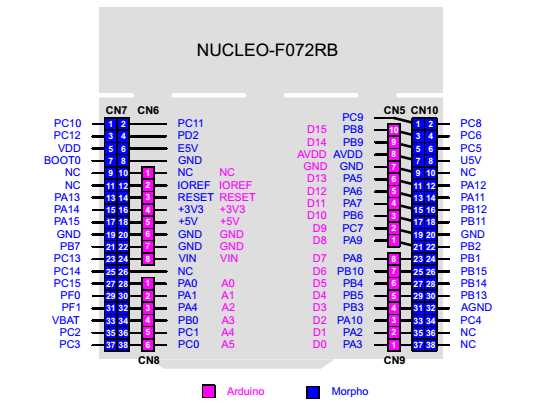

NUCLE F072 Pin说明
