一、leonardo最小系统

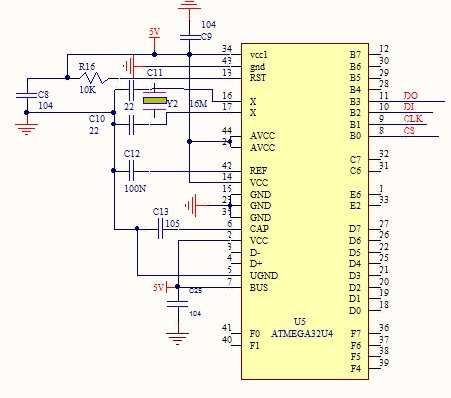

关于leonardo这里不再介绍，直接上最小系统原理图，该系统由atmega32u4制作完成。

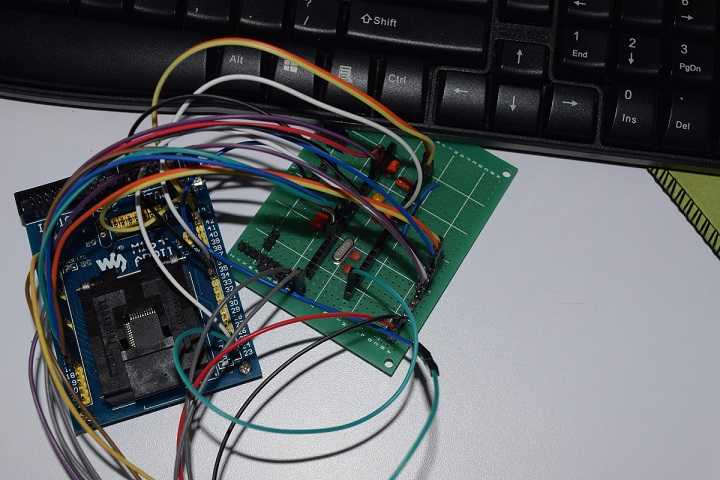

按照原理图，搭建电路如下:
这里使用的是atmega32u4-AU TQFP44封装的，为了方便使用从网上买了个烧写底座，价格比较贵（某宝网200多元），建议大家在实验时，可以买转接板（某宝网不到2元一个），如下图：
二、烧写工具usbasp

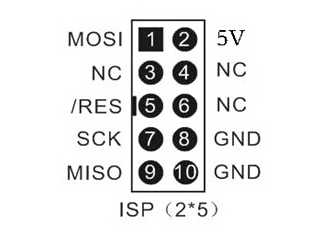

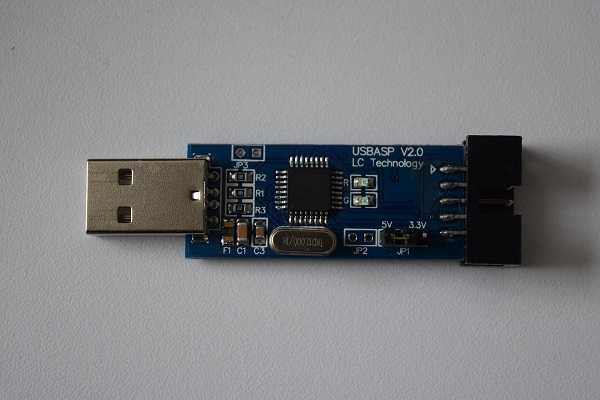

某宝网上购买，用来给atmega32u4烧写bootloader,连接针角（一般购买时，商家会给手册）如下图：
三、烧写bootloader
1.烧写软件选用的是progisp，从网上下载即可。
2.将usbasp按电路图连在电脑上，这时显示发现usbasp，如果没有显示usbasp，则需下载最新驱动安装，安装完后，如下图。

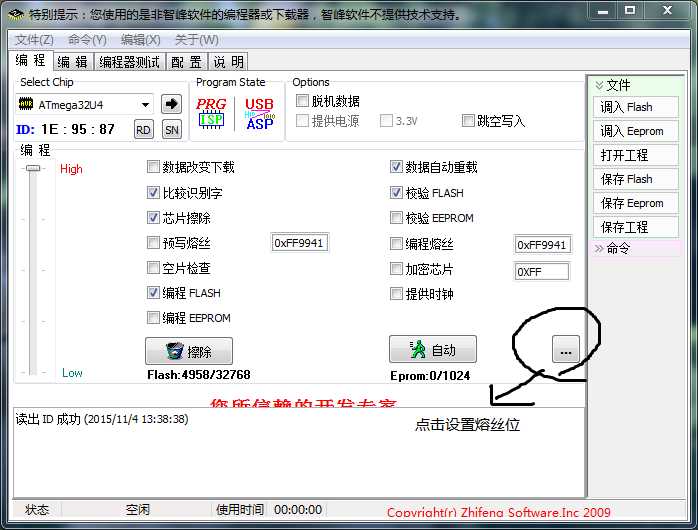

3.打开progisp，单击RD，看usbasp与32u4是否连接正确，若正确，则显示“读出ID成功”。

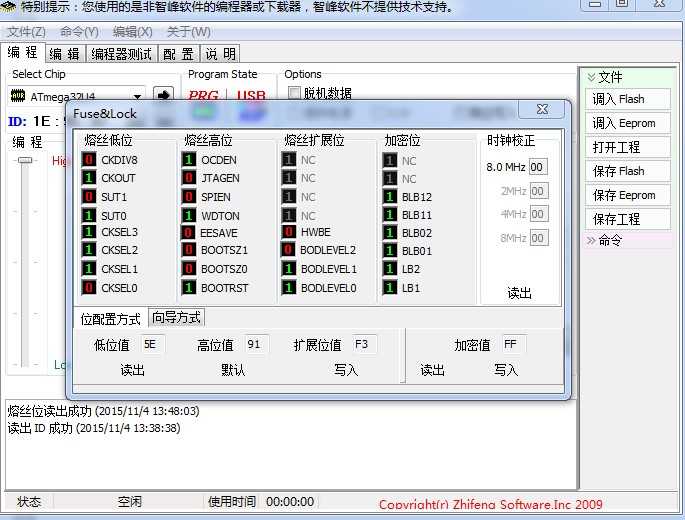

连接成功后，对熔丝位进行设定，设定过程与晶振的使用有较大关系（具体如何选用请参考atmega32u4手册），这里先用默认的设置。
然后找bootloader，单击调入Flash，Bootloader在arduino IDE安装文件下的bootloader文件夹：arduino\arduino-1.6.5\hardware\arduino\avr\bootloaders\caterina\Leonardo-prod-firmware-2012-12-10.hex。
配置完熔丝位，调入Flash后，点击“自动”，这时开始自动烧写bootloader。
烧写完bootloader，用usb接口将芯片与电脑连接，这时显示
出现leonardo接口：
（转载请注明：@小五义http://www.cnblogs.com/xiaowuyi QQ群：64770604）
如果未安装leonardo驱动，则单击右键，选择“更新驱动程序软件”，然后“浏览计算机以查找驱动程序软件”，驱动软件也是在arduino的安装目录中：arduino\arduino-1.6.5\drivers，然后确定，就安装成功了，此时，bootloader烧写完毕。
至此，一个leonardo的最小系统制作完成。
