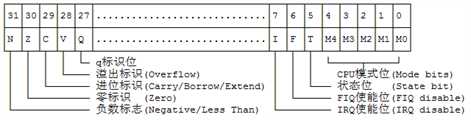

| 标志位 | 含义 |
| N | 当用两个补码表示的带符号数进行运算时，N=1表示运算的结果为负数；N=0表示运算的结果为正数或零 |
| Z | Z=1表示运算的结果为零，Z=0表示运算的结果非零。 |
| C | 可以有4中方法设置C位： -加法运算（包括CMP）：当运算结果产生了进位时（无符号数溢出），C=1，否则C=0 -减法运算（包括CMP）：当运算时产生了借位时（无符号数溢出），C=0，否则C=1 -对于包含移位操作的非加/减运算指令，C为移出值的最后一位 -对于其它的非加/减运算指令，C的值通常不会改变 |
| V | 可以有2种方法设置V的值: -对于加减法运算指令，当操作数和运算结果为二进制的补码表示的带符号数时，V=1表示符号位溢出 -对于其它的非加/减运算指令，V的值通常不会改变 |
| Q |
在ARM
V5及以上版本的E系列处理器中，用Q标志位指示增强的DSP运算指令是否发生了溢出。同样的spsr的bit[27]位也称为q标识位，用于在异常中断发生时保存和恢复CPSR中的Q标识位。在ARM V5以前的版本及ARM V5的非E系列的处理器中，Q标志位无定义 |
| 标志位 | 含义 |
| I |
IRQ中断禁止位。置1时，禁止IRQ中断 |
| F |
FIQ中断禁止位。置1时，禁止FIQ中断 |
| T |
该位反映处理器的运行状态。当该位为1时，程序运行于THUMB状态，否则运行于ARM状态。该信号反映在外部引脚TBIT上。在程序中不得修改CPSR中的TBIT位，否则处理器工作状态不能确定。 |
| M4-M0 |
这几位是模式位，这些位决定了处理器的运行模式 |
| M[4：0]内容 | 处理器模式 | ARM模式可访问的寄存器 | THUMB模式可访问的寄存器 |
| 0b10000 | 用户模式 | PC,CPSR,R0~R14 | PC,CPSR,R0~R7,LR,SP |
| 0b10001 | FIQ模式 | PC,CPSR,SPSR_fiq,R14_fiq~R8_fiq,R0~R7 | PC,CPSR,SPSR_fiq,LR_fiq,SP_fiq,R0~R7 |
| 0b10010 | IRQ模式 | PC,CPSR,SPSR_irq,R14_irq~R13_irq,R0~R12 | PC,CPSR,SPSR_irq,LR_irq,SP_irq,R0~R7 |
| 0b10011 | 管理模式 | PC,CPSR,SPSR_svc,R14_svc~R13_svc,R0~R12 | PC,CPSR,SPSR_svc,LR_svc,SP_svc,R0~R7 |
| 0b10111 | 中止模式 | PC,CPSR,SPSR_abt,R14_abt~R13_abt,R0~R12 | PC,CPSR,SPSR_abt,LR_abt,SP_abt,R0~R7 |
| 0b11011 | 未定义模式 | PC,CPSR,SPSR_und,R14_und~R13_und,R0~R12 | PC,CPSR,SPSR_und,LR_und,SP_und,R0~R7 |
| 0b11111 | 系统模式 | PC,CPSR,R0~R14 | PC,CPSR,LR,SP,R0~R7 |
当你看到有些程序里这样写
msr cpsr_c
0xd2
//msr是arm汇编中专门用来修改cpsr这样有特定功能的寄存器的指令
//具体请参考Arm汇编手册和Arm体系架构手册
这样的语句时，就是在更改这8位的状态
