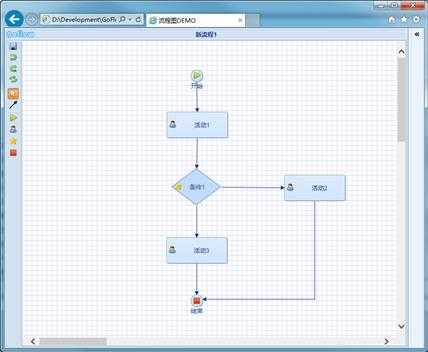

一步一步jQuery流程设计器插件goflow(附代码) - 4 - 画连线

//增加一条线(直线/折线)
p.addLine = function (id, data) {

};
//删除一条线
p.delLine = function (id) {

};
//重构所有连向某个结点的线的显示，传参结构为$nodeData数组的一个单元结构
p.resetLines = function (id, node) {

};
//重新设置连线的样式 newType="I":直线；"Z":中段可左右移动型折线；"N":中段可上下移动型折线。
p.setLineType = function (id, newType) {

};
//计算两个结点间连线的类型
p.calcLineType = function (n1, n2) {
    var x11 = n1.left, x12 = n1.left + n1.width, x21 = n2.left, x22 = n2.left + n2.width;
    var y11 = n1.top, y12 = n1.top + n1.height, y21 = n2.top, y22 = n2.top + n2.height;
    var x1m = (x11 + x12) / 2, x2m = (x21 + x22) / 2, y1m = (y11 + y12) / 2, y2m = (y21 + y22) / 2;
    if (x1m >= x22) {//结点2在结点1左边(x轴有交集)
        if (y11 > y22) { //结点2在结点1左上方（y轴无交集）
            return "N";
        }
        else if (y12 < y21) {//结点2在结点1左下方（y轴无交集）
            return "N";
        }
        else {//y轴有交集
            return (Math.abs(y1m - y2m) < 20 ? "I" : "Z");
        }
    }
    else { //结点2在结点1右边(x轴有交集)
        if (y11 > y22) { //结点2在结点1右上方（y轴无交集）
            return (Math.abs(x1m - x2m) < 20 ? "I" : "N");
        }
        else if (y12 < y21) {//结点2在结点1右下方（y轴无交集）
            return (Math.abs(x1m - x2m) < 20 ? "I" : "N");
        }
        else {//y轴有交集
            return (Math.abs(y1m - y2m) < 20 ? "I" : "Z");
        }
    }
};
//计算两个结点间连线的开始坐标和结束坐标
p.calcStartEnd = function (n1, n2, type) {

};
//计算两个结点间要连折线的所有坐标
p.calcPolyPoints = function (n1, n2, type, M) {

};
//计算两个结点间要连折线的所有坐标，如果开始或者结束结点的坐标不在中间，则重设M位置后重新计算
p.calcPolyPointsM = function (id, n1, n2, type, M) {

};
//初始化折线中段的X/Y坐标,type=‘Z‘时为X坐标,type=‘N‘时为Y坐标
p.getMValue = function (n1, n2, type) {

};
//设置折线中段的X坐标值（可左右移动时）或Y坐标值（可上下移动时）
p.setLineM = function (id, M, noStack) {

};
//绘制一条带箭头直线，并返回线的DOM
p.drawLine = function (id, sp, ep, mark, dash) {

};
//画一条只有两个中点的带箭头折线，并返回线的DOM
p.drawPoly = function (id, sp, m1, m2, ep, mark) {

};
