八位三态数据通路控制器的逻辑电路设计讲解

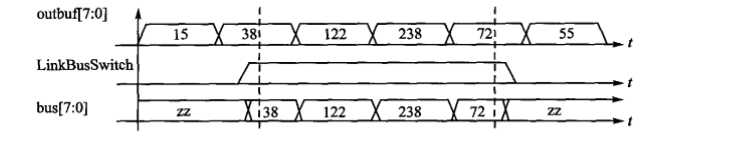

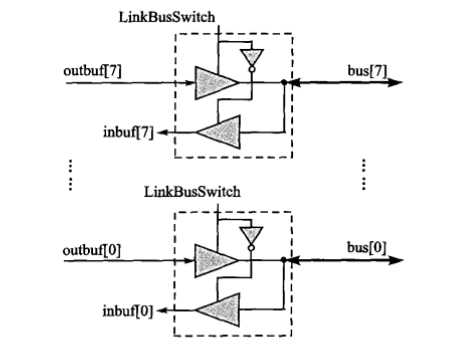

1、如图这是电路逻辑结构图及其时序逻辑图：

2、verilog程序：

`define ON 1‘b1

`define OFF 1‘b0

wire LinkBusSwitch;

wire[7:0] outbuf;

wire[7:0] inbuf;

inout[7:0] bus;

assign bus=(LinkBusSwitch==`ON) ? outbuf : 8‘bzz;

always@(posedge clk)

　　begin

　　　　//此处略去些许代码。。。。

　　　　if(!LinkBusSwitch)

　　　　　　inbuf <= bus;

　　end

　　//此处略去些许代码。。。。

endmodule

3、高阻是什么？

　　在这里当LinkBusSwitch是0 时，我们的outbuf 是高阻，也就是和bus断开了，高阻嘛？就是阻值很高，别的电流就过不来了。

　　当outbuf是高阻值得时候，其就与bus断开了，那么我们的bus就可以被其他器件线路利用了。

****************************************************************************

made by qidaiYMM, your comment is appreciated.
