在MeteoInfoLab界面中，图形的大小会随着它所在的窗口的大小改变而改变，在需要精确控制图中一些要素的位置的时候会比较困难，这时可以用figure函数的一些参数来控制图形版面大小。figure函数是创建一个新的图形窗体，其中的参数figsize=None，即缺省情况下图形窗体中的图形不指定大小，而是由窗体的大小决定。通过给figsize赋值为一个有2个元素的列表（第一元素为宽度、第二个元素为高度，单位为像素），即可以固定图形版面（绘图区域大小不随窗口变化而变化）。注意给定版本大小后在保存图片的语句中savefig就不要给高、宽值了。
之前的帖子讲到了可以在geoshow函数中设置labelfield等参数来给点图层添加标注，但这种自动标注经常不符合绘图要求，比如我们需要标注出所有省会城市的名称，且不能出现压盖情况，首先在geoshow函数中设置avoidcoll=False，把自动避免压盖的功能去掉，这样就可以显示所有的城市名，但会有压盖现象，我们可以通过图层的movelabel(label, x=0, y=0)来移动标注，label为某个城市的名称（注意中文名称之前需要加u表示为unicode编码，比如：u‘北京‘），x和y是移动的值。

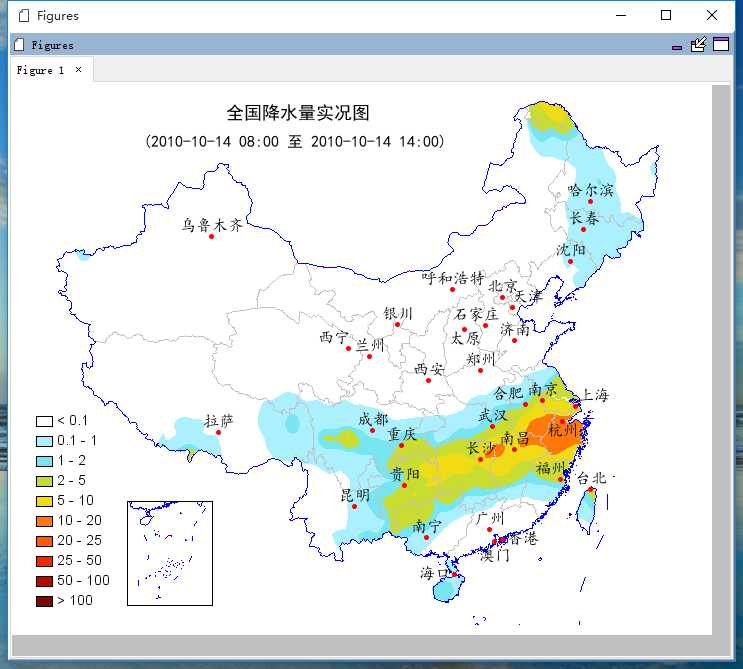

这里用一个比较实用的例子来说明，绘制中国6小时降水分布图，给定图形版面大小，并标注所有省会城市名：
#Set data folders basedir = ‘D:/MyProgram/Distribution/java/MeteoInfo/MeteoInfo‘ datadir = os.path.join(basedir, ‘sample/MICAPS‘) mapdir = os.path.join(basedir, ‘map‘) #Read shape files bou2_layer = shaperead(os.path.join(mapdir, ‘bou2_4p.shp‘)) bou1_layer = shaperead(os.path.join(mapdir, ‘bou1_4l.shp‘)) china_layer = shaperead(os.path.join(mapdir, ‘china.shp‘)) city_layer = shaperead(os.path.join(mapdir, ‘res1_4m.shp‘)) #Read station data f = addfile_micaps(os.path.join(datadir, ‘10101414.000‘)) pr = f.stationdata(‘Precipitation6h‘) #griddata function - interpolate x = arange(75, 135, 0.5) y = arange(18, 55, 0.5) prg = pr.griddata((x, y), method=‘idw‘, radius=3) #Plot figure(figsize=[700,550], newfig=False) proj = projinfo(proj=‘lcc‘, lon_0=105, lat_1=25, lat_2=47) axesm(projinfo=proj, position=[0.01, 0.01, 0.99, 0.99], axison=False, gridlabel=False, frameon=False) geoshow(bou2_layer, edgecolor=‘lightgray‘) geoshow(bou1_layer, facecolor=(0,0,255)) geoshow(city_layer, facecolor=‘r‘, size=4, labelfield=‘NAME‘, fontname=u‘楷体‘, fontsize=16, yoffset=15, avoidcoll=False) geoshow(china_layer, visible=False) city_layer.movelabel(u‘西宁‘, -15) city_layer.movelabel(u‘海口‘, -20, -10) city_layer.movelabel(u‘澳门‘, 0, -25) city_layer.movelabel(u‘香港‘, 20, -10) city_layer.movelabel(u‘福州‘, -10) city_layer.movelabel(u‘合肥‘, -18) city_layer.movelabel(u‘杭州‘, 0, -20) city_layer.movelabel(u‘上海‘, 18) city_layer.movelabel(u‘太原‘, 0, -20) city_layer.movelabel(u‘天津‘, 15) city_layer.movelabel(u‘石家庄‘, -10) levs = [0.1, 1, 2, 5, 10, 20, 25, 50, 100] cols = [(255,255,255),(170,240,255),(120,230,240),(200,220,50),(240,220,20),(255,120,10),(255,90,10), (240,40,0),(180,10,0),(120,10,0)] layer = contourfm(prg, levs, colors=cols) masklayer(china_layer, [layer]) #colorbar(layer, shrink=0.5, aspect=15) legend(legend=layer.legend(), loc=‘lower left‘, frameon=False) axism([79, 128, 14, 53]) text(95, 53, u‘全国降水量实况图‘, fontname=u‘黑体‘, fontsize=18) text(95, 51, u‘(2010-10-14 08:00 至 2010-10-14 14:00)‘, fontname=u‘黑体‘, fontsize=16) #Add south China Sea sc_layer = bou1_layer.clone() axesm(position=[0.15,0.05,0.15,0.2], axison=False) geoshow(sc_layer, facecolor=(0,0,255)) xlim(106, 123) ylim(2, 23) #savefig(‘D:/Temp/test/rain_test.png‘)
原文：http://www.cnblogs.com/yaqiang/p/4869329.html
