AT24Cxx应用笔记

AT24Cxx是E2PRom的一个系列：

存储空间大小：AT24C02——2Kbit(256Bytes)、AT24C04——4Kbit(512Bytes)、AT24C08——8Kbit(1024Bytes)、AT24C16——16Kbit(2048Bytes)

接口类型：i2c总线接口

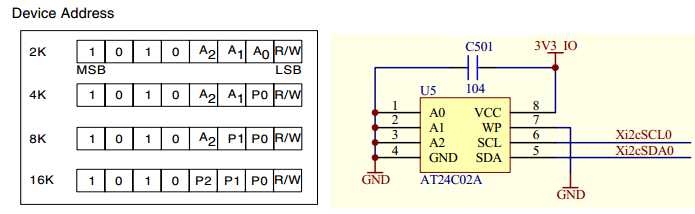

设备地址：看下图，这一个系列的eeprom的设备地址是可以自己通过电路设计来进行设置，7位的设备地址通过设置低3位进行自由分配，右边这个电路中是直接将A0A1A2接地，此时的设备地址就是0x50-01010000。注意，8位的最后一位是表示读写操作的标记位。

读写时序：

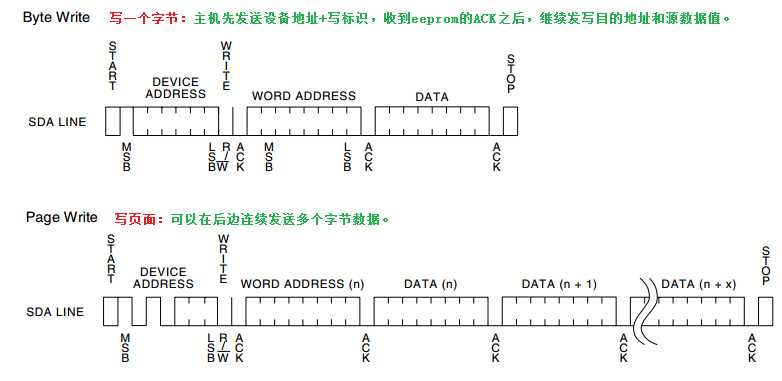

①写操作：

②读操作：
